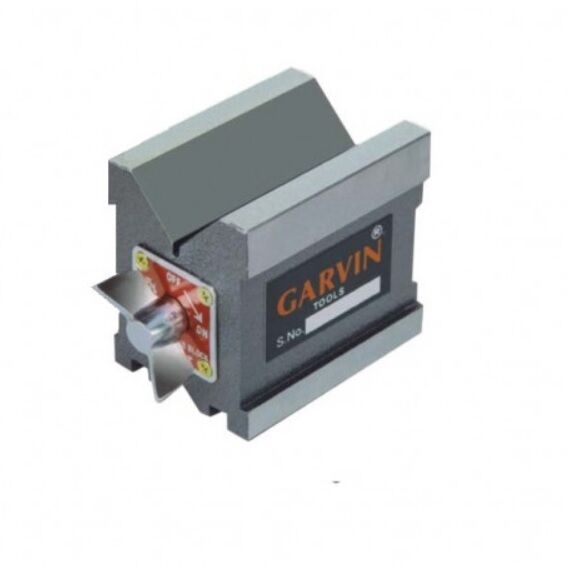

VOGEL 527.104S Prisma singolo magnetico GARVIN 70X54X73mm - Magnete a chiavetta ≈100 kg – DIN 876/1
(Tasse incl.: 162,26 €)
Prisma magnetico singolo rettificato di precisione DIN 876/1 con magnete a chiavetta e forza magnetica circa 100 kg. Tre superfici rettificate e una cave a V a 90° (38 e 19 mm) per il serraggio stabile di pezzi cilindrici. Ideale per rettifica, misurazione e controllo con precisione inferiore a 10 µm.
Il prisma magnetico singolo 70x54x73 mm è progettato per applicazioni di rettifica, controllo dimensionale e lavorazioni di precisione. Le superfici di appoggio sono rettificate secondo DIN 876/1, garantendo elevata planarità e parallelismo con scostamenti inferiori a 10 µm, requisito fondamentale nelle operazioni metrologiche.
Il sistema magnetico a chiavetta sviluppa una forza di serraggio di circa 100 kg, consentendo il fissaggio stabile del prisma e del pezzo su superfici ferrose piane senza necessità di alimentazione elettrica. La cava a V a 90° con capacità Ø 38 mm e Ø 19 mm permette il corretto supporto e centraggio di alberi, tubi e particolari cilindrici di differenti diametri.
Grazie alla costruzione robusta e alla precisione di lavorazione, questo prisma magnetico è indicato per officine meccaniche, sale metrologiche e ambienti industriali dove sono richieste affidabilità, stabilità e ripetibilità.
Dati Tecnici – Prisma Magnetico Singolo 70x54x73 mm
| Caratteristica | Unità | Valore |
|---|---|---|
| Codice | – | 527.104S |
| Lunghezza | mm | 70 |
| Larghezza | mm | 54 |
| Altezza | mm | 73 |
| Cava a V (90°) | mm | 38 / 19 |
| Forza magnetica | kg | ≈ 100 |
| Precisione | – | DIN 876/1 < 10 µm |
- Costruttore:
- VOGEL
- Tipologia:
- Prismi magnetici
- Forza :
- 100Kg
