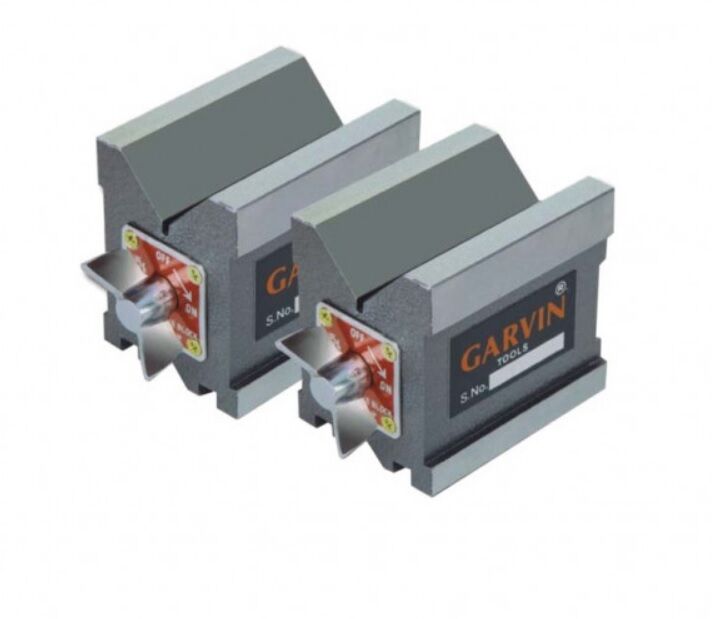

VOGEL 527.105 Coppie di prismi magnetici Garvin 100X70X95mm - 2 cave 90° Larghezza V 50-19mm , precisione DIN876/1
(Tasse incl.: 382,47 €)
Coppia di prismi magnetici di precisione DIN 876/1 con magnete a chiavetta e forza magnetica circa 100 kg. Tre superfici rettificate e due cave a V a 90° (50 e 19 mm) per serraggio stabile di pezzi cilindrici. Ideali per rettifica, misurazione e controllo con precisione inferiore a 10 µm.
La coppia di prismi magnetici 100x70x95 mm è progettata per applicazioni di rettifica, misurazione e controllo dimensionale dove sono richieste stabilità, ripetibilità e alta precisione. Le superfici di appoggio sono rettificate secondo DIN 876/1, garantendo planarità e parallelismo con precisione inferiore a 10 µm, requisito essenziale in metrologia e lavorazioni di finitura.
Il sistema magnetico a chiavetta sviluppa una forza di serraggio di circa 100 kg e consente di fissare in modo affidabile sia il prisma sia il pezzo su qualsiasi superficie ferrosa piana. Le due cave a V a 90° con capacità 50 mm e 19 mm permettono la centratura e il supporto preciso di alberi, tubi e componenti cilindrici di diverso diametro.
Forniti in coppia e rettificati insieme per assicurare la complanarità, questi prismi magnetici sono indicati per officine meccaniche, reparti di controllo qualità e applicazioni industriali di precisione in cui rapidità di attrezzaggio e accuratezza sono determinanti.
Dati Tecnici – Coppia Prismi Magnetici 100x70x95 mm
| Caratteristica | Unità | Valore |
|---|---|---|
| Codice | – | 527.105 |
| Lunghezza | mm | 100 |
| Larghezza | mm | 70 |
| Altezza | mm | 95 |
| Cave a V (90°) | mm | 50 / 19 |
| Forza magnetica | kg | ≈ 100 |
| Precisione | – | DIN 876/1 < 10 µm |
| Fornitura | – | Coppia rettificata insieme |
- Costruttore:
- VOGEL
- Tipologia:
- Prismi magnetici
- Forza :
- 100Kg
