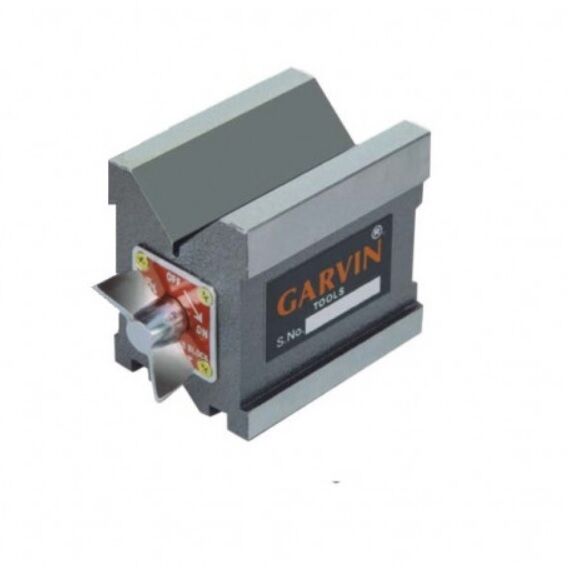

VOGEL 527.106S Prisma singolo magnetico GARVIN 150X75X95mm - cava a V a 90° Larghezza V 55-25mm , precisione DIN876/1
(Tasse incl.: 458,72 €)
Prisma magnetico singolo rettificato DIN 876/1 con magnete a chiavetta e forza magnetica circa 100 kg. Una cava a V a 90° (55 / 25 mm) per il serraggio preciso di pezzi cilindrici. Ideale per rettifica, misurazione e controllo con precisione inferiore a 10 µm
Il prisma magnetico singolo 150x75x95 mm è progettato per applicazioni di rettifica, controllo dimensionale e lavorazioni metrologiche di precisione. Le superfici di appoggio sono rettificate secondo DIN 876/1, garantendo planarità e parallelismo con precisione inferiore a 10 µm.
Il sistema magnetico a chiavetta sviluppa una forza di serraggio di circa 100 kg e consente il fissaggio sicuro del prisma e del pezzo su superfici ferrose piane, senza necessità di alimentazione elettrica.
Il modello è dotato di una sola cava a V a 90°, con capacità Ø 55 mm e Ø 25 mm, che permette il centraggio accurato di alberi, tubi e componenti cilindrici di differenti diametri.
Grazie alla costruzione robusta e alla precisione di lavorazione, questo prisma magnetico è indicato per officine meccaniche, sale metrologiche e ambienti industriali dove sono richieste stabilità, affidabilità e ripetibilità.
Dati Tecnici – Prisma Magnetico Singolo 150x75x95 mm
| Caratteristica | Unità | Valore |
|---|---|---|
| Codice | – | 527.106S |
| Lunghezza | mm | 150 |
| Larghezza | mm | 75 |
| Altezza | mm | 95 |
| Cava a V (90°) | mm | 55 / 25 |
| Forza magnetica | kg | ≈ 100 |
| Precisione | – | DIN 876/1 < 10 µm |
- Costruttore:
- VOGEL
- Tipologia:
- Prismi magnetici
- Forza :
- 100Kg
