Il supporto magnetico portacomparatore semplice con base magnetica con attacco M8 rappresenta una soluzione pratica e affidabile per il posizionamento dei comparatori centesimali analogici o digitali durante operazioni di controllo dimensionale e geometrico nelle officine meccaniche e nei reparti di controllo qualità. Questo tipo di supporto viene utilizzato per garantire una base stabile allo strumento di misura durante verifiche di concentricità, eccentricità e allineamento di componenti meccanici.

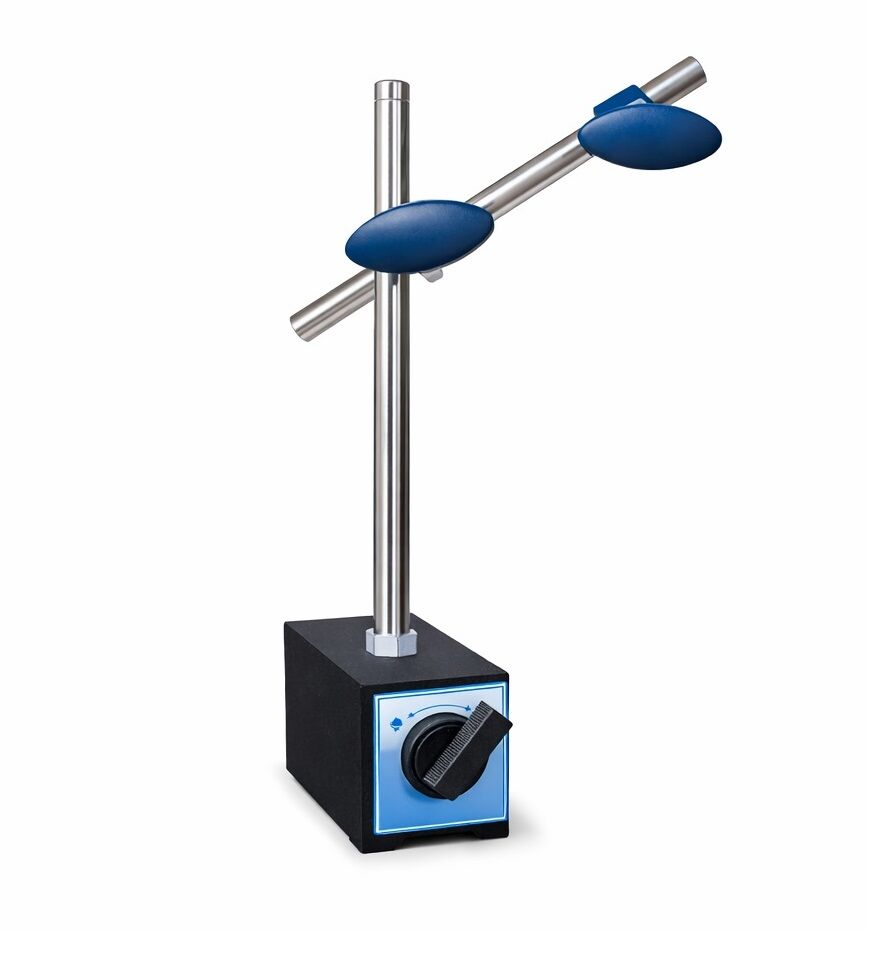

La struttura del supporto è composta da una colonna e una traversa cromate che garantiscono buona rigidità strutturale e resistenza all’usura nel tempo. Il sistema di regolazione consente di posizionare il comparatore in modo rapido lungo la colonna verticale e di orientarlo tramite la traversa, permettendo di raggiungere con facilità diversi punti di misura sul componente da controllare.

Il supporto è dotato di attacco standard per comparatori con gambo Ø8 mm, compatibile con la maggior parte dei comparatori centesimali utilizzati nei controlli dimensionali industriali. La base magnetica con piano inferiore prismato consente il fissaggio stabile sia su superfici piane sia su superfici cilindriche come alberi o mandrini. La forza magnetica di 100 kg garantisce un’elevata stabilità del supporto anche quando le misure vengono eseguite direttamente su macchine utensili o su strutture soggette a vibrazioni.

Con un’altezza totale di 330 mm, una colonna Ø16 × 220 mm e una traversa Ø14 × 200 mm, il supporto offre un campo di regolazione sufficiente per la maggior parte delle operazioni di controllo in officina. Questa configurazione permette di effettuare controlli dimensionali rapidi durante operazioni di produzione, montaggio o manutenzione.

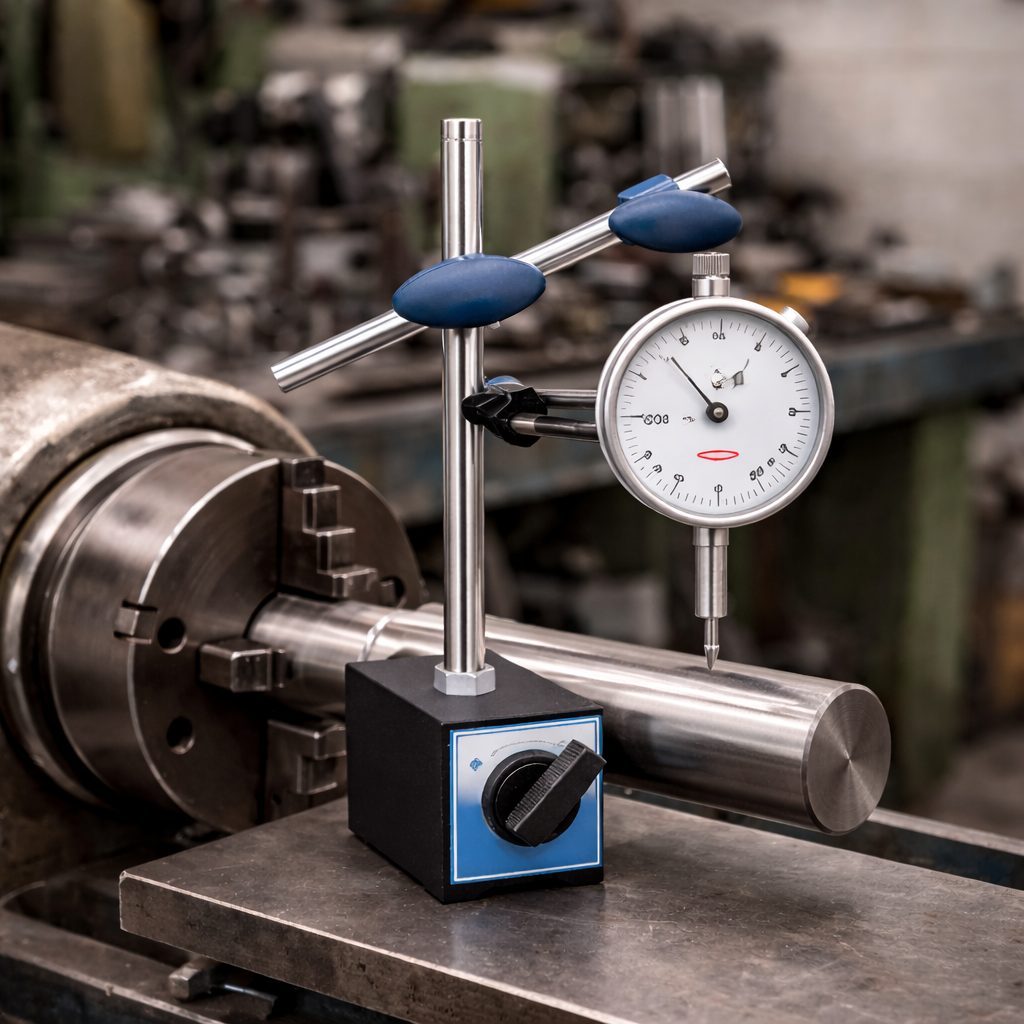

Il portacomparatore viene utilizzato per numerose applicazioni di controllo metrologico tra cui la verifica della concentricità degli alberi, il controllo dell’eccentricità dei mandrini, l’analisi della planarità delle superfici lavorate, la verifica dei parallelismi e delle perpendicolarità e il controllo dei giochi nei sistemi di trasmissione meccanica. Grazie alla sua struttura semplice e robusta rappresenta uno strumento pratico per controlli di routine nelle officine meccaniche e nei reparti di manutenzione.
