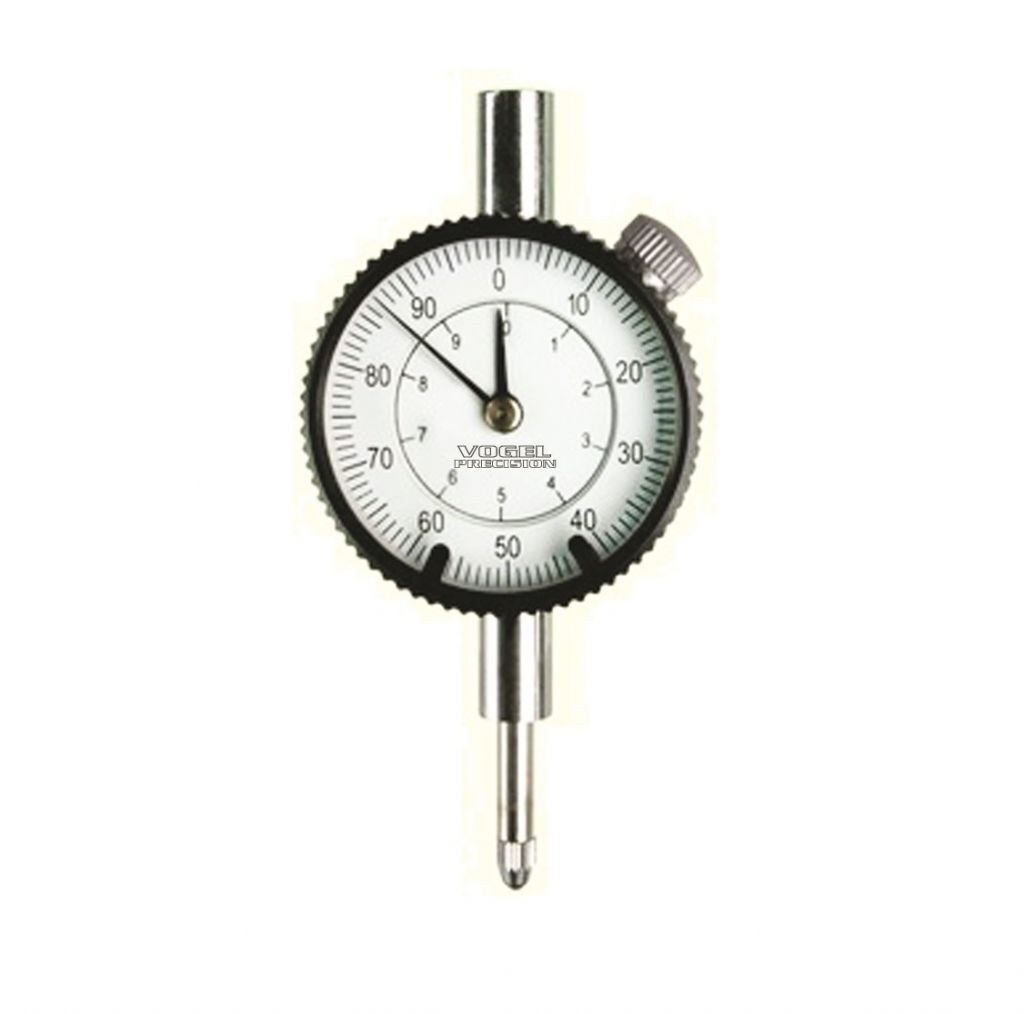

Il comparatore centesimale con lancette concentriche Ø 40 mm è uno strumento di misura analogico destinato al controllo dimensionale comparativo in ambito meccanico. Il campo di misura è compreso tra 0 e 10 mm con lettura 0,01 mm, realizzata su scala da 100 tratti per una lettura immediata delle variazioni centesimali.

La configurazione con lancette concentriche consente di visualizzare simultaneamente lo scostamento sul quadrante principale e l’avanzamento della corsa totale tramite indicatore centrale dei millimetri. Questa soluzione facilita l’interpretazione del valore durante la misura, in particolare nelle operazioni di regolazione e controllo ripetitivo. Il quadrante Ø 40 mm rende lo strumento idoneo per installazioni compatte e applicazioni in spazi ridotti.

Il principio di funzionamento si basa sullo spostamento assiale dell’asta di misura, che trasferisce il movimento al meccanismo interno trasformandolo nella rotazione delle lancette. Una rotazione completa corrisponde a 1 mm di corsa, consentendo il monitoraggio continuo dello spostamento durante il contatto con il pezzo.

Il comparatore è impiegato su basi magnetiche, supporti e attrezzature di controllo per verifiche di concentricità, planarità, parallelismo, allineamento e controllo comparativo in produzione e collaudo. L’attacco Ø 8 mm h6 consente il montaggio su sistemi di serraggio standardizzati.

L’utilizzo è limitato al campo di misura dichiarato di 0–10 mm; misurazioni oltre tale corsa non rientrano nelle specifiche operative dello strumento.
