Il supporto portacomparatore con base prismatica rettificata serie MicroMet è progettato per il posizionamento stabile e preciso dei comparatori centesimali analogici o digitali durante operazioni di controllo dimensionale e geometrico su banchi di misura, tavole di riscontro e superfici rettificate. Questo tipo di supporto rappresenta una soluzione particolarmente indicata per applicazioni di metrologia industriale dove è richiesta un’elevata stabilità del sistema di misura e un controllo accurato delle tolleranze dimensionali.

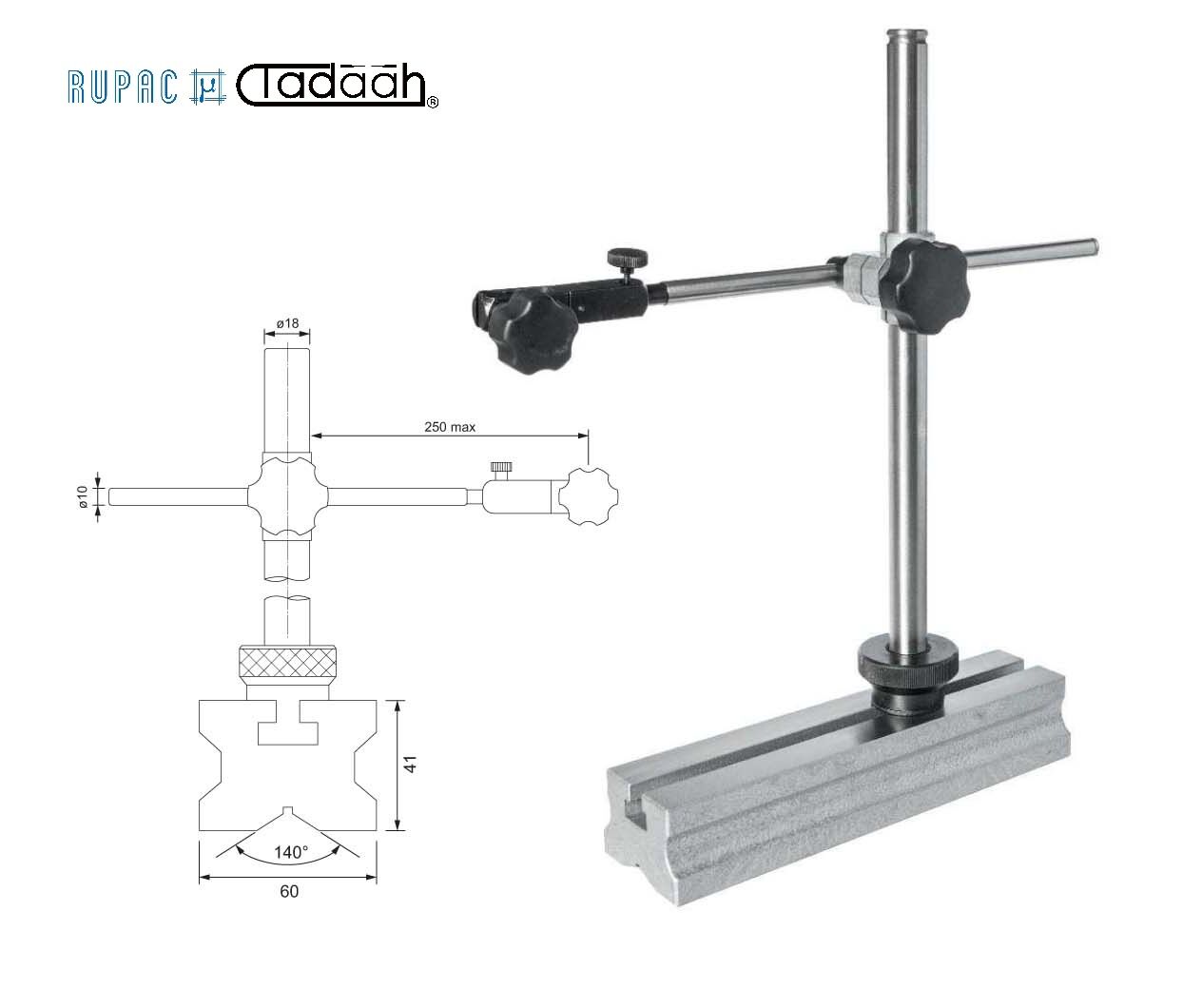

La struttura del supporto è composta da una colonna di diametro 18 mm che garantisce una buona rigidità strutturale e consente il posizionamento del comparatore fino a un’altezza misurabile di 330 mm. Il braccio di misura con diametro 10 mm offre un raggio di azione di 250 mm e permette di raggiungere con facilità diverse zone di misura sul componente da controllare.

Il sistema di regolazione micrometrica consente un posizionamento estremamente preciso del tastatore del comparatore, permettendo all’operatore di effettuare regolazioni fini senza alterare la configurazione generale del supporto. Questa caratteristica risulta particolarmente importante nelle operazioni di misura di precisione dove è necessario avvicinare il tastatore al punto di contatto con grande accuratezza.

Il supporto è dotato di attacco standard per comparatori con gambo Ø8 mm ed è quindi compatibile con la maggior parte dei comparatori centesimali utilizzati nei reparti di controllo qualità e nei laboratori metrologici. La base prismatica rettificata garantisce un appoggio stabile su superfici piane o su guide rettificate, assicurando condizioni di misura affidabili durante i controlli dimensionali.

Questo tipo di portacomparatore trova applicazione in numerose operazioni di verifica metrologica tra cui il controllo della concentricità degli alberi, la verifica dell’eccentricità dei mandrini, il controllo della planarità delle superfici lavorate, la verifica dei parallelismi e delle perpendicolarità e l’analisi degli errori di forma e geometria. Viene inoltre utilizzato per il controllo dei giochi nei sistemi di trasmissione meccanica e nelle operazioni di allineamento e montaggio di componenti meccanici.

Grazie alla combinazione tra base prismatica rettificata, struttura rigida e sistema di regolazione micrometrica del braccio, questo supporto portacomparatore rappresenta una soluzione professionale per officine meccaniche di precisione, laboratori metrologici e reparti di controllo qualità che necessitano di strumenti affidabili per il controllo accurato delle tolleranze dimensionali e geometriche.
