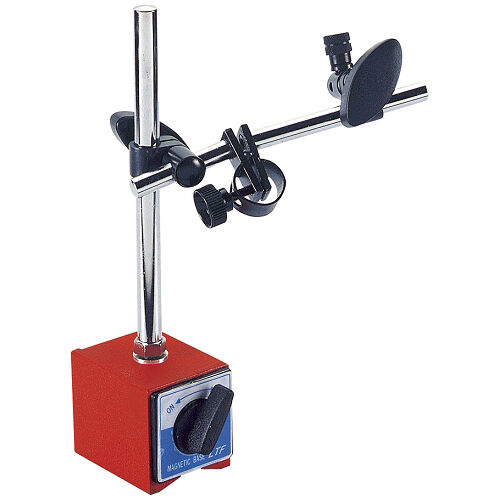

La base magnetica prismatica porta comparatore LTF Art. 79.03 è uno strumento professionale progettato per operazioni di controllo dimensionale e verifica geometrica in officine meccaniche, laboratori metrologici e reparti di controllo qualità industriale. Ideale per l’utilizzo con comparatori centesimali analogici Ø8 mm, consente di eseguire misurazioni precise e ripetibili, fondamentali per il controllo di concentricità, parallelismi, planarità ed errori di forma nei componenti meccanici.

Il sistema è dotato di base magnetica permanente prismatica 48 × 64 × 55 mm, progettata per garantire un fissaggio stabile sia su superfici piane sia su elementi cilindrici grazie alla geometria a “V”. La forza magnetica pari a 590 N (60 kg) assicura un’elevata resistenza alla trazione, mantenendo il sistema stabile durante tutte le operazioni di misura, anche in presenza di vibrazioni o lavorazioni in macchina.

La struttura comprende una asta verticale Ø12 × 200 mm e una asta orientabile Ø10 × 170 mm, che permettono un’elevata flessibilità di posizionamento dello strumento. Il braccio laterale da 150 mm e il sistema snodato con lunghezza complessiva fino a 320 mm consentono di raggiungere facilmente punti di misura anche in configurazioni complesse, tipiche delle lavorazioni su macchine utensili.

Elemento fondamentale del sistema è la regolazione micrometrica del comparatore, che consente un posizionamento estremamente preciso rispetto alla superficie da controllare. Questa funzione permette di effettuare microregolazioni durante le operazioni di allineamento e azzeramento, migliorando la qualità della misura e la ripetibilità dei risultati. È particolarmente indicata per il controllo di giochi di trasmissione, variazioni dimensionali, errori di forma e deviazioni geometriche.

La base è dotata di chiavetta di attivazione magnete, che consente un inserimento e disinserimento rapido e sicuro del campo magnetico, facilitando le operazioni di posizionamento e rimozione del supporto.

Grazie alla combinazione tra struttura robusta, elevata forza magnetica e regolazione fine, questa base magnetica rappresenta uno strumento essenziale per tecnici metrologi, operatori di officina, costruttori di macchine utensili e specialisti della manutenzione industriale.

Il sistema consente di eseguire controlli accurati di concentricità, parallelismi, planarità e variazioni dimensionali, contribuendo a mantenere elevati standard qualitativi nei processi produttivi della meccanica di precisione, automotive e lavorazioni industriali avanzate.
