I basamenti e le rulliere per seghe a nastro METALLKRAFT, NEBES Elettromeccanica e OPTIMUM sono accessori progettati per migliorare stabilità, ergonomia, sicurezza e precisione durante il taglio di barre, tubi, profilati e componenti metallici. La categoria comprende colonne e basamenti dedicati alla macchina, supporti regolabili con rullo singolo o appoggio sagomato, cavalletti mobili, rulliere modulari di carico e scarico e trasportatori dotati, secondo la configurazione, di arresto di lunghezza e sistemi di misurazione. Sebbene svolgano una funzione comune di sostegno e movimentazione, questi articoli presentano strutture, capacità di carico, regolazioni e compatibilità differenti.
Il basamento sostiene direttamente la segatrice e contribuisce a mantenere la macchina in una posizione di lavoro stabile e corretta. Non deve essere considerato un semplice rialzo: rigidità, superficie di appoggio e collegamento con la segatrice influenzano vibrazioni, allineamento della morsa, facilità di caricamento e qualità del taglio. Un basamento specifico per una segatrice METALLKRAFT, NEBES Elettromeccanica o OPTIMUM consente di utilizzare i punti di fissaggio previsti, mantenere libera la zona dei comandi e distribuire correttamente il peso della macchina.
Una colonna fissa è indicata quando la segatrice deve occupare una postazione permanente. Prima dell’installazione è necessario controllare planarità e resistenza del pavimento, verificare la posizione dei piedi o dei punti di ancoraggio e assicurarsi che la macchina non oscilli. Il serraggio tra basamento e segatrice deve essere uniforme, senza deformare la struttura. Dopo il montaggio occorre verificare l’allineamento tra piano della morsa, lama, eventuali rulliere e direzione di avanzamento del materiale.
I basamenti mobili o regolabili con ruote offrono maggiore flessibilità quando la macchina deve essere spostata tra diverse aree dell’officina. Durante il taglio, tuttavia, le ruote devono essere bloccate e tutti i punti di appoggio devono risultare stabili. La macchina non deve essere movimentata con materiale appoggiato sulla morsa o sulle rulliere. Prima dello spostamento occorre abbassare o bloccare gli organi mobili, scollegare in sicurezza l’alimentazione e verificare che il percorso sia libero da ostacoli.
I supporti a rullo singolo sono adatti a sostenere un punto specifico di una barra, un tubo o un profilato lungo. La regolazione in altezza permette di allineare il rullo alla superficie di appoggio della segatrice. Un supporto collocato troppo in basso lascia il materiale inclinato verso l’esterno; uno regolato troppo in alto può sollevare il pezzo dalla morsa e compromettere il serraggio. La regolazione deve essere eseguita sul punto effettivamente occupato dal materiale, verificando l’allineamento su tutta la lunghezza mediante una riga, un filo di riferimento o un sistema di controllo adeguato.
I rulli piani sono adatti a barre rettangolari, profilati, piatti e componenti che dispongono di una superficie stabile. I supporti sagomati o con disposizione a V facilitano invece il centraggio di tubi, barre cilindriche e pezzi che potrebbero spostarsi lateralmente. La forma del supporto non sostituisce il serraggio della morsa: il rullo sostiene il peso, mentre la morsa deve immobilizzare il componente durante il taglio. Per materiali delicati o con superfici finite è inoltre necessario verificare che i rulli siano puliti e non presentino bave capaci di rigare il pezzo.

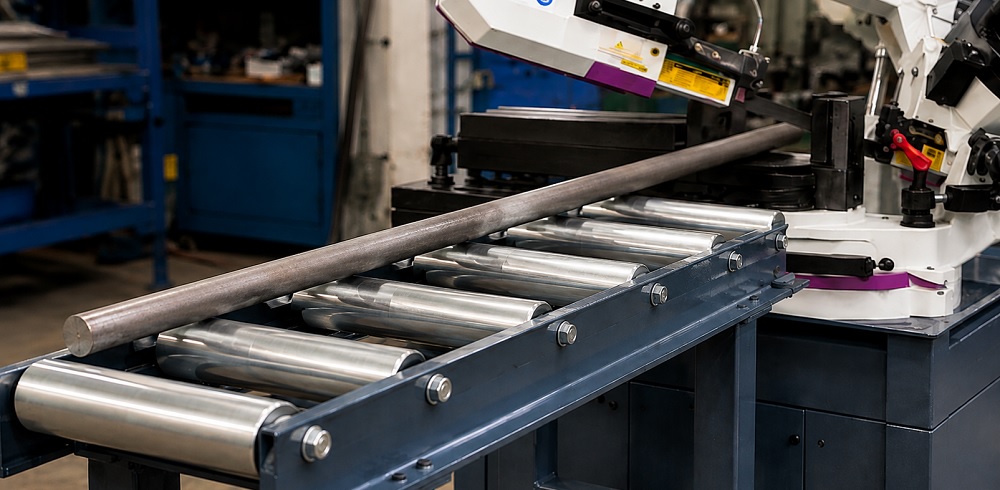

Le rulliere con più rulli distribuiscono il peso su una superficie più ampia e rendono più agevole il caricamento di materiali lunghi o pesanti. Possono essere installate sul lato di ingresso, sul lato di uscita oppure su entrambi i lati della segatrice. La rulliera di carico consente di avvicinare e posizionare il materiale nella morsa; quella di scarico sostiene la parte tagliata e impedisce che cada al termine del ciclo. Una corretta disposizione riduce lo sforzo dell’operatore e limita le sollecitazioni laterali esercitate su morsa, lama e struttura della macchina.
La scelta tra supporto singolo e rulliera completa dipende dalla lunghezza, dal peso e dalla flessibilità del materiale. Un solo cavalletto può essere sufficiente per sostenere un profilato relativamente rigido in una lavorazione occasionale, mentre barre lunghe, tubi sottili o componenti pesanti richiedono più punti di appoggio. Una distanza eccessiva tra i supporti permette al materiale di flettersi; questa deformazione può modificare la posizione nella morsa, alterare l’angolo di taglio e chiudere il solco sulla lama durante la separazione.
Per selezionare correttamente la rulliera occorre valutare portata complessiva e distribuzione del carico. Il peso del materiale non grava in modo uniforme su tutti i rulli, soprattutto durante le fasi iniziali e finali della movimentazione. La capacità nominale non deve quindi essere confrontata soltanto con il peso complessivo del pezzo, ma con il carico concentrato che può agire su una parte della struttura. Devono essere considerate anche larghezza utile, diametro dei rulli, distanza tra i rulli, altezza regolabile e stabilità dei piedi.
La distanza tra i rulli è particolarmente importante per tubi sottili, spezzoni corti e profilati flessibili. Se lo spazio è troppo ampio, il pezzo può abbassarsi tra un rullo e l’altro, urtare contro la struttura o perdere il corretto riferimento. Rulli più ravvicinati favoriscono il passaggio di componenti corti e riducono la flessione; componenti lunghi e rigidi possono essere gestiti con interassi differenti, purché rimangano sempre stabilmente sostenuti.
Le rulliere modulari permettono di estendere la linea di movimentazione in base alla lunghezza dei materiali lavorati. I moduli devono essere collegati e allineati senza creare scalini tra un tratto e l’altro. Le gambe regolabili servono a compensare piccole irregolarità del pavimento, non a correggere un’installazione fortemente inclinata o instabile. Tutti i piedi devono appoggiare correttamente e i dispositivi di regolazione devono essere bloccati dopo la messa in quota.
I trasportatori con arresto di lunghezza facilitano la produzione ripetitiva di componenti uguali. Il materiale viene fatto avanzare fino alla battuta, quindi serrato nella morsa e tagliato. Prima di iniziare una serie è necessario riferire correttamente l’arresto alla linea effettiva della lama ed eseguire un taglio di prova. Occorre considerare la posizione reale del nastro, il gioco del sistema di misura, la planarità dell’estremità di riferimento e l’eventuale bava lasciata dal taglio precedente.
La battuta deve arrestare longitudinalmente il materiale senza spingerlo lateralmente o sollevarlo dalla rulliera. Su determinate configurazioni può essere necessario allontanare o rendere retrattile il riscontro dopo il serraggio, affinché il pezzo non rimanga compresso tra battuta e lama durante il taglio. Un arresto di lunghezza migliora la ripetibilità, ma non compensa un’estremità iniziale fuori squadra, una lama deviata o un componente non correttamente appoggiato.
Nel posizionamento del materiale, la superficie più stabile deve essere appoggiata ai rulli. I tubi tondi devono essere guidati affinché non rotolino lateralmente e, quando necessario, trattenuti con sponde o supporti sagomati. I profilati a L, U, T e le sezioni scatolate devono essere orientati considerando sia la stabilità sulla rulliera sia il comportamento della lama durante il taglio. L’orientamento più stabile per il trasporto deve comunque risultare compatibile con il corretto serraggio nella morsa.
Prima del taglio, il materiale deve essere appoggiato, allineato e serrato senza rimanere sospeso tra morsa e rulliera. Dopo il serraggio è utile verificare che gli appoggi non stiano sollevando o torcendo il pezzo. Durante il taglio, nessuna persona deve sostenere manualmente il materiale in sostituzione di una rulliera correttamente dimensionata. La parte destinata a separarsi deve rimanere sostenuta fino al completamento del ciclo, evitando che cada, ruoti o chiuda il taglio contro la lama.
I pezzi tagliati devono essere accompagnati verso una zona di scarico stabile e non accumulati in modo disordinato sui rulli. Un componente lasciato trasversalmente può bloccare il passaggio del materiale successivo o cadere durante la movimentazione. Per serie numerose è opportuno predisporre contenitori, piani o sistemi di raccolta separati dalla linea di taglio. I pezzi caldi, taglienti o coperti di lubrorefrigerante devono essere manipolati con strumenti e dispositivi di protezione adeguati.
Nel taglio inclinato il materiale occupa una posizione differente rispetto alla lama e può richiedere più spazio laterale. Arco, morsa o piano ruotano secondo la configurazione della segatrice, mentre la rulliera deve continuare a sostenere il pezzo senza interferire con gli organi mobili. Prima di iniziare bisogna simulare il movimento completo, verificare l’assenza di collisioni e controllare che il supporto non costringa il profilato a ruotare o flettersi. Per tagli obliqui ripetitivi possono essere utili riscontri dedicati e una procedura di caricamento costante.
Il materiale lavorato influenza la scelta dell’accessorio soprattutto attraverso peso, forma e sensibilità superficiale. Barre piene in acciaio richiedono strutture rigide e una distribuzione adeguata del carico; tubi e profilati leggeri necessitano di più appoggi per evitare flessioni; acciaio inossidabile, alluminio e componenti con superfici finite richiedono rulli puliti e privi di contaminazioni che possano rigare o trasferire particelle ferrose. Le rulliere devono essere pulite quando si passa da materiali ossidati o sporchi a prodotti con finitura superficiale più delicata.
La sicurezza dipende dalla stabilità dell’intero sistema formato da segatrice, basamento, rulliera e materiale. I supporti non devono essere sovraccaricati, utilizzati come passerelle o impiegati per scopi diversi dalla movimentazione prevista. Mani, abbigliamento e oggetti sciolti devono rimanere lontani dai punti di schiacciamento tra pezzo e rulli. Le regolazioni in altezza devono essere bloccate e non devono essere eseguite mentre il materiale è in movimento o sostenuto in modo precario.
La manutenzione comprende la pulizia di rulli, telai, guide, arresti e sistemi di misura. I rulli devono ruotare liberamente senza giochi anomali, bloccaggi o rumori che possano indicare cuscinetti usurati. Trucioli lunghi possono avvolgersi attorno agli assi e devono essere rimossi a impianto fermo, utilizzando strumenti adeguati. Viti, giunzioni, piedi regolabili, ruote, freni e dispositivi di bloccaggio devono essere controllati periodicamente. Superfici deformate, rulli danneggiati o strutture instabili richiedono riparazione o sostituzione prima dell’uso.
Prima dell’acquisto è necessario verificare la compatibilità del basamento con lo specifico modello METALLKRAFT, NEBES Elettromeccanica o OPTIMUM, la capacità di sostenere macchina e materiale, l’altezza di lavoro e il sistema di fissaggio. Per le rulliere occorre valutare lunghezza dei pezzi, peso, sezione, larghezza utile, regolazione in altezza, modularità, presenza di battuta e possibilità di installazione sul lato di carico o scarico. Devono essere considerati anche lo spazio disponibile e il percorso necessario per introdurre le barre nell’officina.
I basamenti dedicati migliorano l’ergonomia e consentono di collocare la segatrice all’altezza di lavoro prevista. I supporti singoli offrono una soluzione flessibile e facilmente riposizionabile per lavorazioni variabili. Le rulliere corte sono utili nelle postazioni compatte, mentre i trasportatori modulari permettono di organizzare linee più estese. Gli arresti di lunghezza aumentano la ripetibilità delle serie e possono ridurre le operazioni di tracciatura manuale. La soluzione corretta può quindi essere composta da più accessori coordinati.
Basamenti e rulliere METALLKRAFT, NEBES Elettromeccanica e OPTIMUM sono utilizzati nelle carpenterie metalliche, nelle officine meccaniche, nelle attrezzerie, nei reparti di manutenzione e revisione di macchine utensili, nei cantieri e nelle aziende che realizzano strutture in acciaio. Trovano applicazione nella produzione di telai, serramenti, ringhiere, supporti, tubazioni, impianti, componenti saldati e particolari destinati a successive lavorazioni CNC. Risultano utili in ogni attività nella quale barre e profilati devono essere caricati, misurati, tagliati e scaricati in modo controllato.
Tadaah supporta la scelta di basamenti, supporti e rulliere METALLKRAFT, NEBES Elettromeccanica e OPTIMUM analizzando modello della segatrice, altezza della morsa, peso, lunghezza e forma dei materiali, frequenza di utilizzo, spazio disponibile e necessità di tagli ripetitivi. La corretta integrazione tra macchina e accessori permette di ridurre lo sforzo dell’operatore, migliorare l’allineamento del pezzo, proteggere la lama da carichi laterali e organizzare una postazione di taglio più efficiente e sicura.
