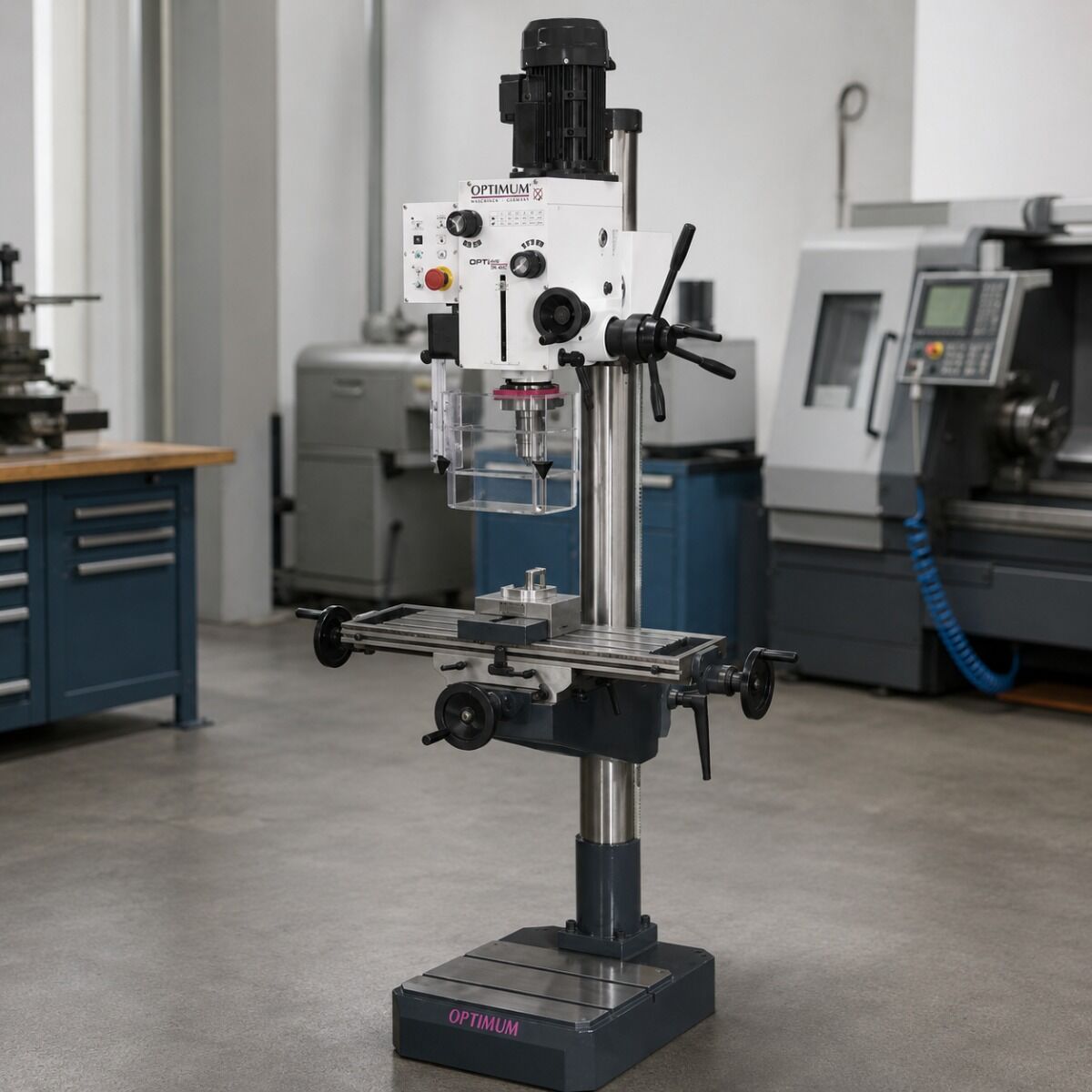

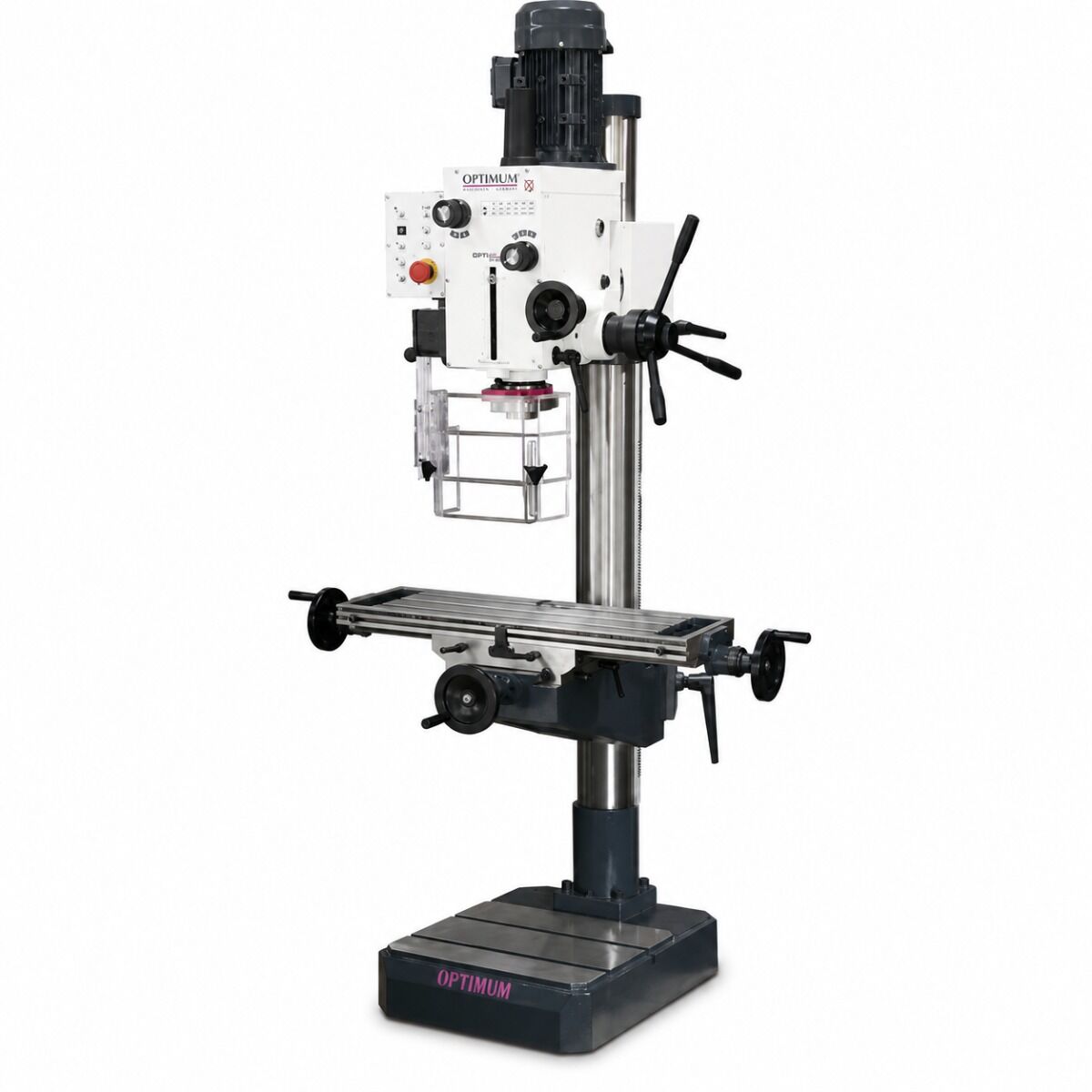

Il trapano a colonna a ingranaggi OPTIMUM Optidrill DH con tavola a croce è una macchina utensile robusta e precisa, progettata per operazioni di foratura, maschiatura e lavorazioni meccaniche su particolari metallici. La struttura pesante in ghisa massiccia garantisce stabilità e rigidità durante la lavorazione, riducendo vibrazioni e migliorando la precisione del foro anche su pezzi impegnativi. È una soluzione adatta a officine meccaniche, reparti di manutenzione, laboratori tecnici, scuole professionali e artigiani che necessitano di una macchina solida, versatile e facile da regolare.

Il funzionamento silenzioso è favorito dagli ingranaggi rettificati che lavorano in bagno d’olio. Questa configurazione aiuta a mantenere una trasmissione regolare, riduce l’usura e migliora la durata della macchina nel tempo. Il motore elettrico industriale a due velocità, con potenza 1,1 / 1,5 kW e alimentazione 400 V, consente di adattare la macchina a lavorazioni differenti, garantendo una buona disponibilità di coppia e continuità operativa.

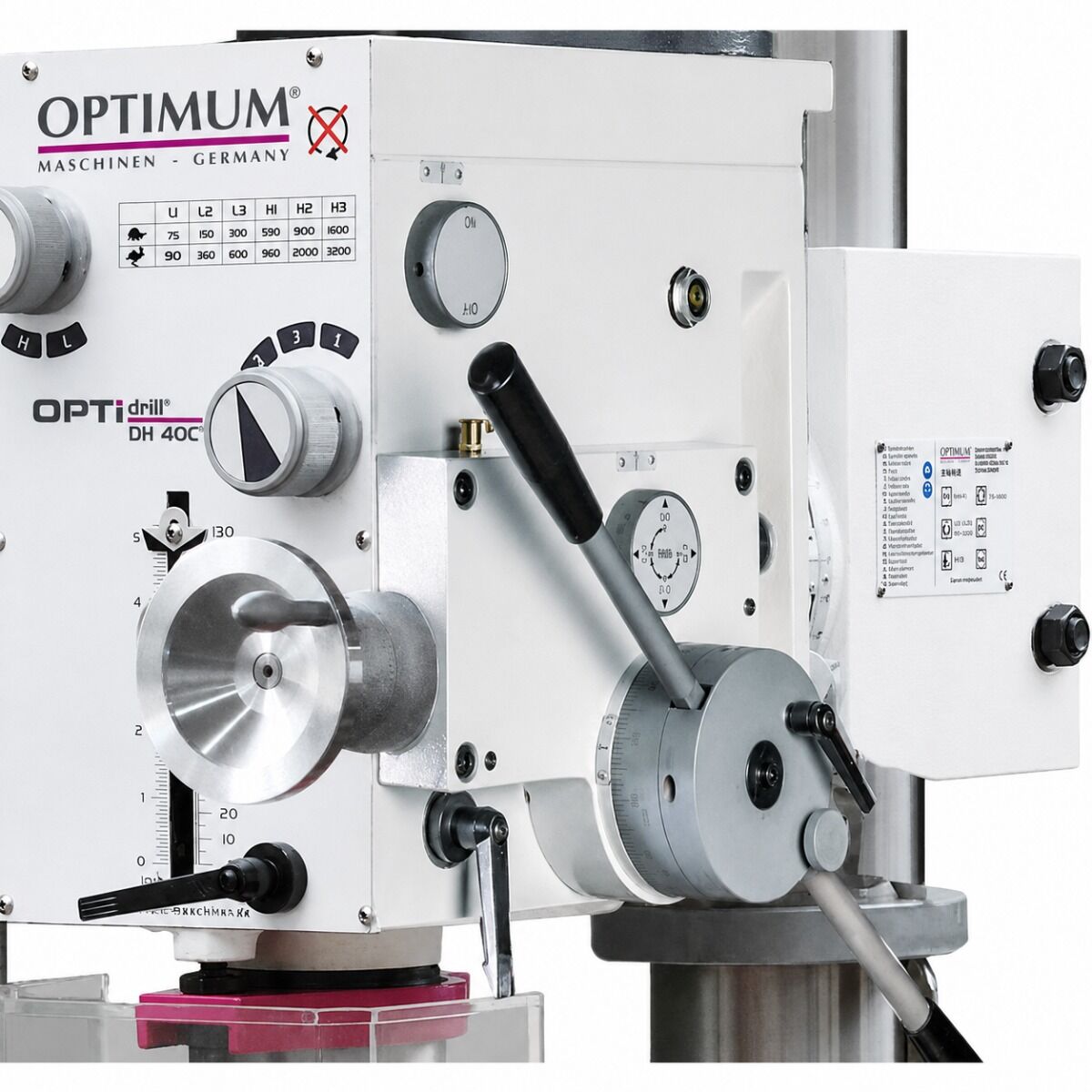

La gamma di velocità da 95 a 3200 min⁻¹, ottenuta tramite 2 x 6 step, permette di scegliere il regime più adatto in base al diametro dell’utensile, al materiale e alla lavorazione. Le velocità più basse sono indicate per fori di diametro maggiore, maschiatura e lavorazioni che richiedono maggiore coppia, mentre le velocità più alte sono utili per forature di diametro ridotto e lavorazioni rapide su materiali compatibili.

La macchina offre una capacità di foratura su acciaio S235JR fino a 32 mm e una capacità di foratura continua su acciaio S235JR fino a 25 mm. La funzione di maschiatura consente di realizzare filetti fino a M16, ampliando il campo di utilizzo della macchina nelle lavorazioni meccaniche di officina. L’attacco mandrino CM4 permette l’impiego di utensili con cono Morse adeguato, mentre la dotazione comprende mandrino a cremagliera 1–13 mm / B16, adattatore CM4-B16, riduzione CM4-CM3, chiavi di servizio e dadi a T.

Il cannotto ha corsa di 120 mm, diametro 75 mm e avanzamento automatico. L’arresto della profondità di foratura è regolabile da 0 a 120 mm; quando viene raggiunta la profondità impostata, l’avanzamento si disattiva automaticamente e il cannotto torna nella posizione iniziale tramite la forza della molla di richiamo. Questa funzione è molto utile nelle lavorazioni ripetitive, perché consente di mantenere profondità costanti e riduce il rischio di errori operativi.

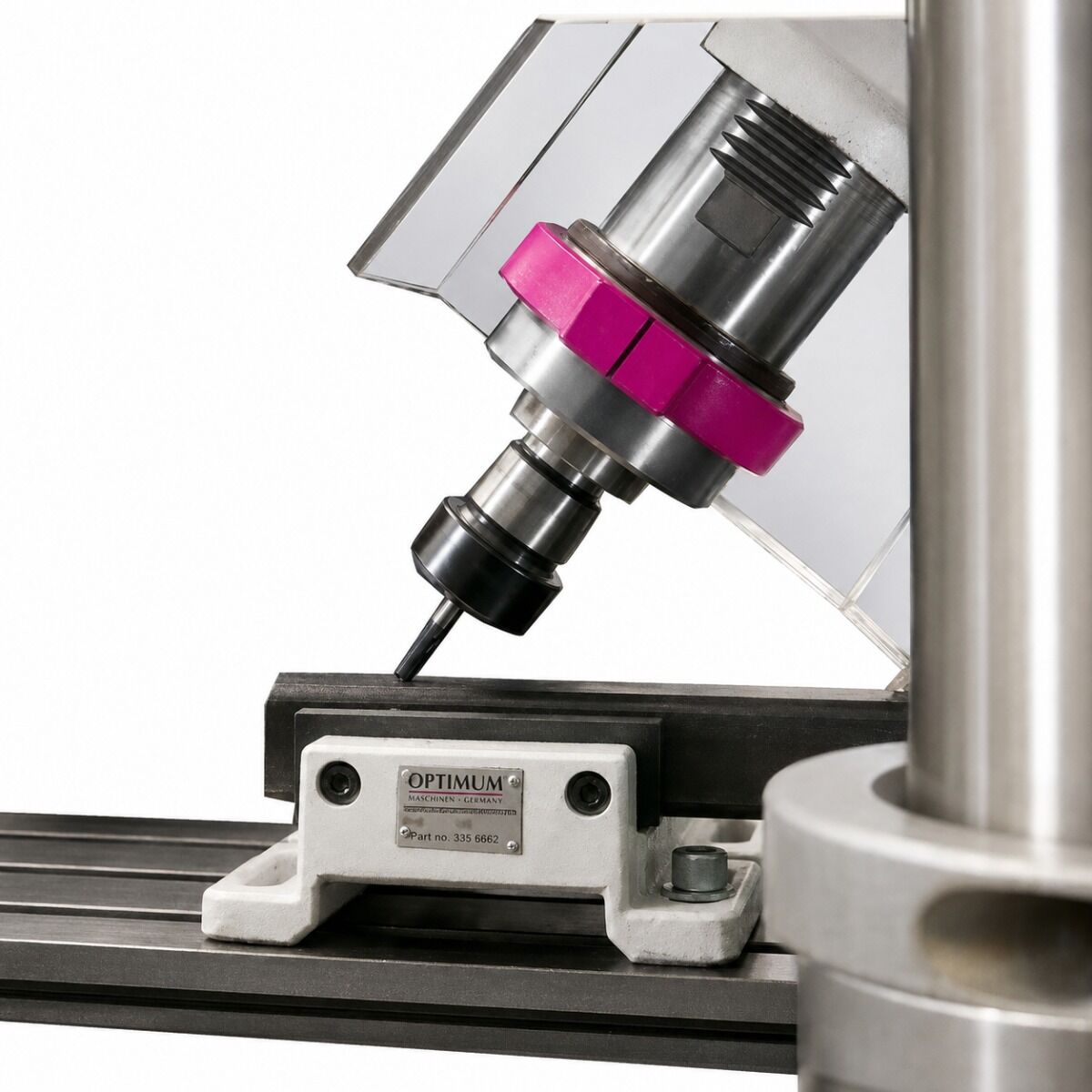

La testa di foratura può essere orientata di ±45° e ruotata a 360°, consentendo lavorazioni inclinate e adattamenti su pezzi che richiedono un posizionamento particolare. La regolazione in altezza della testa portante e della tavola consente di lavorare pezzi di dimensioni differenti. La distanza massima mandrino-tavola è di 600 mm, mentre la distanza massima mandrino-basamento è di 1180 mm; questo permette di sfruttare anche la piastra di base come superficie di lavoro per pezzi particolarmente alti.

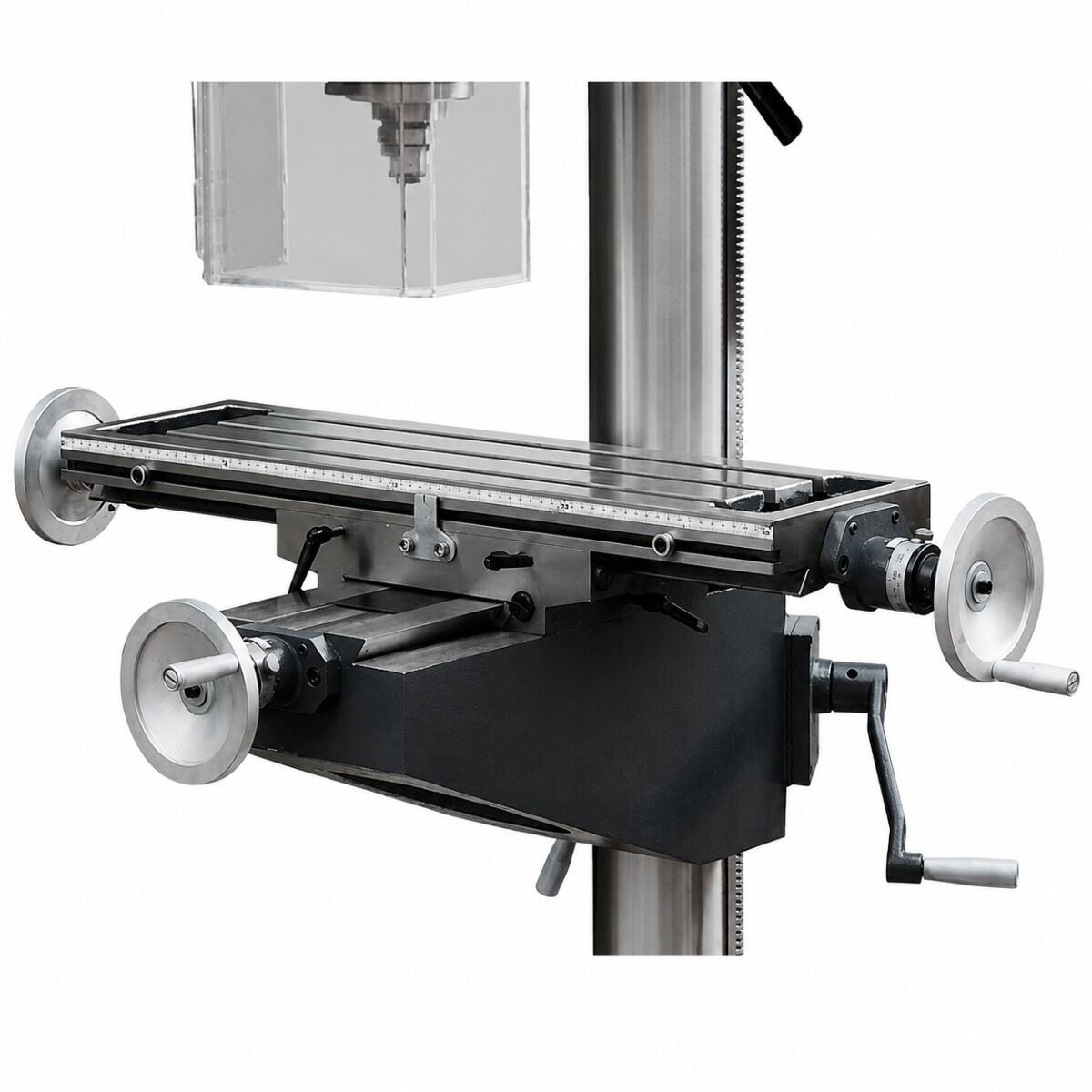

La tavola a croce è ampia, solida e rifinita con precisione. La superficie utile misura 730x210 mm, con 3 cave a T da 14 mm e interasse cave 63 mm. La movimentazione della tavola tramite volantini permette di posizionare il pezzo con maggiore controllo rispetto a una tavola tradizionale, rendendo la macchina adatta a forature ripetute, spostamenti controllati sugli assi e lavorazioni che richiedono un riferimento stabile. Le guide della tavola possono essere regolate con lardoni, così da mantenere precisione e scorrevolezza nel tempo.

La base macchina, massiccia e rifinita con precisione, può essere utilizzata come superficie di lavoro quando la tavola a croce viene ruotata o allontanata. La base dispone di area utile 495x375 mm, due cave a T da 14 mm e interasse cave 230 mm. Questa soluzione è utile quando si devono lavorare pezzi alti o ingombranti, mantenendo un appoggio rigido e stabile. La colonna da 115 mm contribuisce alla robustezza complessiva della macchina.

Dal punto di vista pratico, prima della lavorazione è consigliabile bloccare sempre il pezzo con sistemi di serraggio adeguati, selezionare la velocità corretta in base a punta e materiale, impostare la profondità di foratura e verificare la posizione della tavola a croce. Per lavorazioni ripetitive è utile sfruttare i fermi regolabili della tavola, mentre per la maschiatura è importante scegliere velocità ridotte, lubrificazione adeguata e corretta inversione del senso di rotazione.

Il trapano a colonna a ingranaggi OPTIMUM Optidrill DH con tavola a croce rappresenta quindi una soluzione professionale e versatile per lavorazioni di foratura e maschiatura su metallo. La combinazione tra struttura in ghisa, cambio a 12 velocità, attacco CM4, tavola a croce, testa orientabile, rotazione destra/sinistra, avanzamento automatico del cannotto e funzione di maschiatura lo rende adatto a operatori che richiedono precisione, stabilità e controllo nelle lavorazioni di officina.
