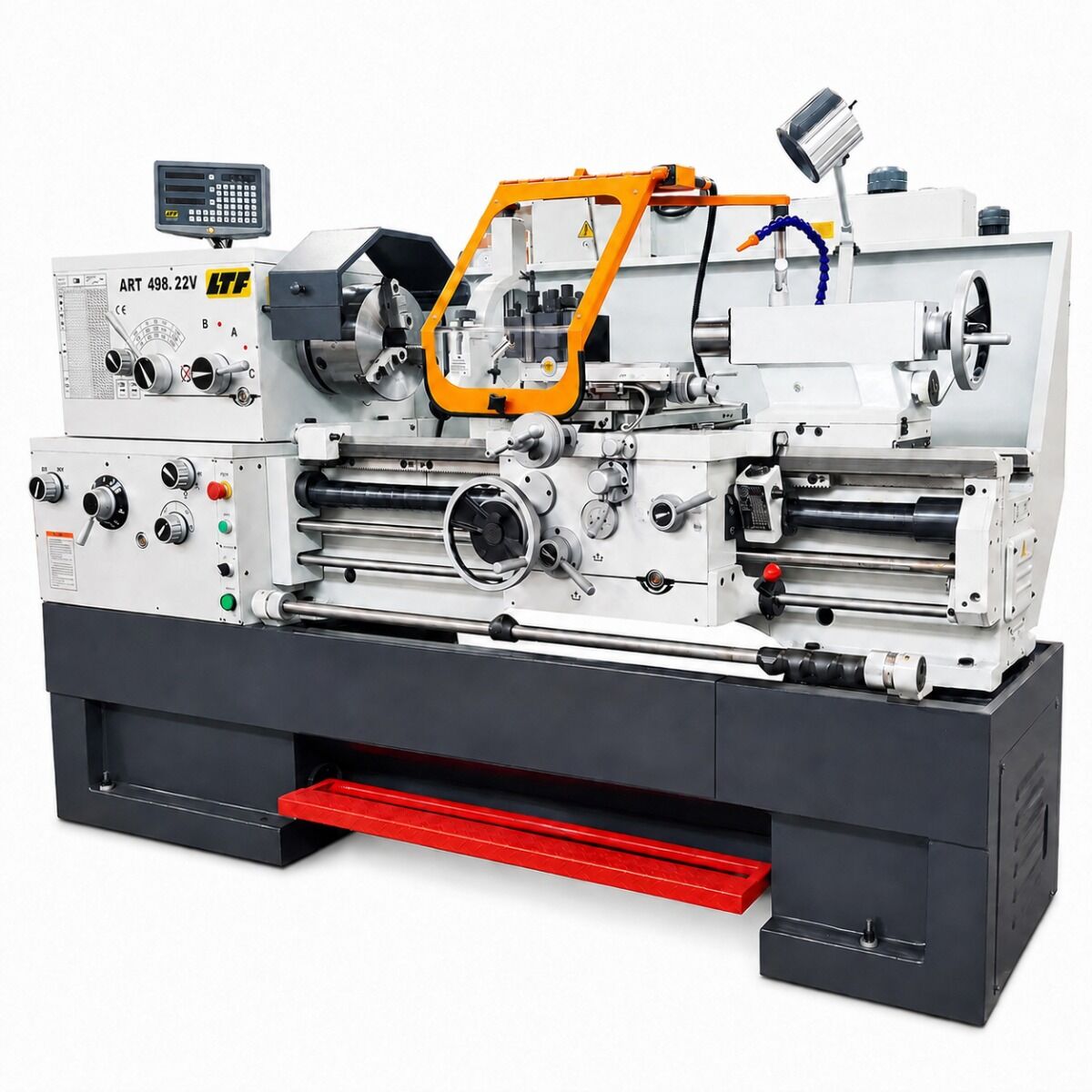

Il tornio parallelo di precisione visualizzato 498.22V è una macchina utensile professionale progettata per lavorazioni di tornitura su particolari metallici che richiedono precisione, stabilità e controllo dimensionale. Con altezza punte di 205 mm e distanza tra le punte di 1500 mm, è indicato per la lavorazione di alberi, boccole, flange, perni, manicotti, componenti meccanici e pezzi cilindrici di media lunghezza in officine meccaniche, reparti di manutenzione, attrezzerie, scuole professionali e ambienti produttivi.

La struttura solida in ghisa garantisce rigidità e buon assorbimento delle vibrazioni durante la lavorazione. Le guide temprate e rettificate assicurano uno scorrimento preciso dei carri e una stabilità costante nel tempo, mentre gli ingranaggi cementati e rettificati contribuiscono a ridurre la rumorosità della macchina e a mantenere una trasmissione regolare. Questa costruzione è pensata per offrire affidabilità nelle lavorazioni continuative e buona qualità della superficie tornita.

Il mandrino con attacco D1-8 è supportato da due cuscinetti a rulli conici di alta qualità e da un cuscinetto a sfere. Questa configurazione garantisce robustezza, precisione di rotazione e capacità di sostenere carichi radiali e assiali durante la tornitura. Il passaggio barra da 80 mm aumenta la versatilità della macchina, permettendo la lavorazione di barre e pezzi passanti di diametro importante.

Il tornio dispone di diametro tornibile sul bancale di 410 mm, diametro tornibile sulla slitta di 250 mm e diametro tornibile sull’incavo di 660 mm. Questi valori consentono di lavorare una buona varietà di pezzi, anche con diametri maggiorati nella zona dell’incavo. La larghezza bancale di 338 mm contribuisce alla stabilità durante torniture esterne, interne, spianature, gole, smussi e lavorazioni di filettatura.

La macchina offre 12 velocità mandrino con campo da 42 a 1800 rpm. Questa gamma consente di adattare la velocità al diametro del pezzo, al materiale, all’utensile e al tipo di operazione. Le velocità inferiori sono utili per pezzi di grande diametro, lavorazioni gravose e filettature, mentre le velocità più elevate sono indicate per finiture, diametri ridotti e lavorazioni che richiedono maggiore velocità periferica.

La scatola Norton consente di eseguire filettature in pollici, metriche, diametriche e con passo del modulo senza dover cambiare ingranaggi. Questa caratteristica semplifica il lavoro dell’operatore, riduce i tempi di preparazione e rende la macchina particolarmente versatile nelle lavorazioni di filettatura. La gamma comprende filettature metriche da 0,5 a 20 mm, filettature modulari da 0,25 a 10 mm e filettature in pollici con diversi passi.

Gli avanzamenti longitudinali da 0,04 a 2,46 mm/giro e gli avanzamenti trasversali da 0,03 a 1,23 mm/giro permettono di adattare il taglio alla fase di lavorazione, dalla sgrossatura alla finitura. La corsa trasversale di 260 mm e la corsa della slitta superiore di 100 mm consentono lavorazioni precise, con possibilità di eseguire coni, spallamenti, avvicinamenti controllati e finiture su superfici cilindriche o frontali.

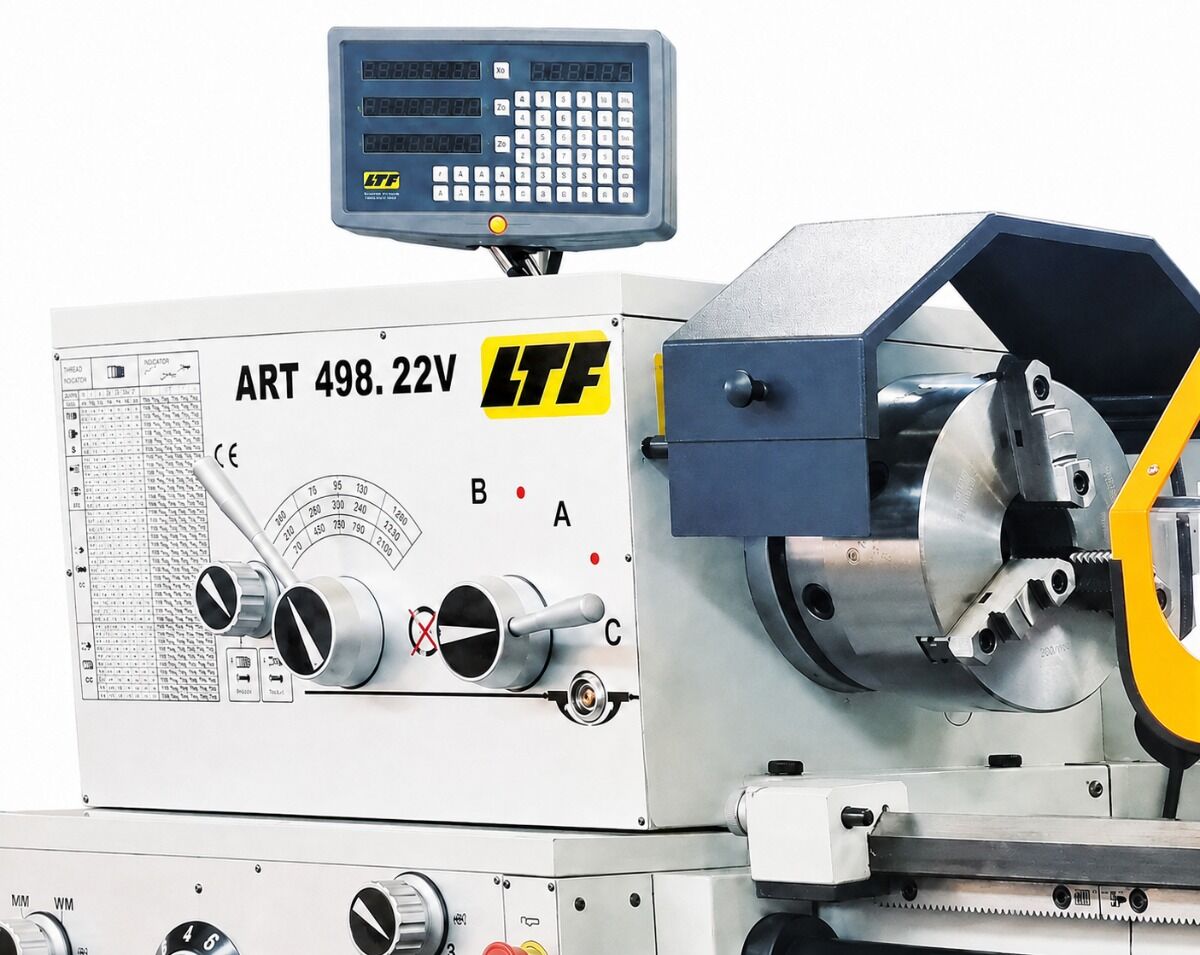

La visualizzazione digitale a 3 assi facilita il controllo degli spostamenti e migliora la precisione operativa, riducendo gli errori di lettura e rendendo più rapida la ripetizione delle quote. Questa dotazione è particolarmente utile nelle lavorazioni singole, nella piccola serie e nelle attività di manutenzione, dove è necessario passare rapidamente da una misura all’altra mantenendo un buon controllo dimensionale.

La contropunta con attacco CM5 e corsa cannotto di 130 mm consente il supporto di pezzi lunghi e lavorazioni tra le punte. La dotazione comprende contropunta rotante e contropunta fissa, utili per adattare il supporto del pezzo al tipo di lavorazione. La lunetta fissa e la semilunetta permettono di sostenere alberi lunghi o particolari che richiedono maggiore stabilità durante la tornitura.

La dotazione di serie è completa e comprende autocentrante a 3 griffe, autocentrante a 4 griffe indipendenti, lunetta fissa, semilunetta, lampada LED, impianto di refrigerazione, freno elettromagnetico, torretta a cambio rapido 480.B, 3 portautensili piani 480.B2, 1 portautensili a V 480.B3, visualizzazione 3 assi, contropunta rotante, contropunta fissa e piattaforma. Questa configurazione permette di affrontare molte lavorazioni tipiche di officina senza dover integrare subito accessori fondamentali.

Il motore da 5,5 kW, l’alimentazione 400 V trifase e il peso di 2835 kg confermano la destinazione professionale della macchina. Le dimensioni di ingombro di 2920x1150x1680 mm richiedono un’installazione adeguata in officina, con spazio sufficiente per movimentazione pezzi, accesso ai comandi e manutenzione ordinaria.

Per ottenere risultati ottimali è consigliabile verificare sempre il corretto serraggio del pezzo, selezionare velocità e avanzamento in funzione di materiale e diametro, utilizzare refrigerante quando necessario e sostenere i pezzi lunghi con contropunta o lunetta. La combinazione tra struttura rigida, distanza punte 1500 mm, visualizzazione digitale, scatola Norton, mandrino D1-8, passaggio barra 80 mm e ampia dotazione rende il tornio 498.22V una soluzione completa per lavorazioni di tornitura precise, ripetibili e professionali.
