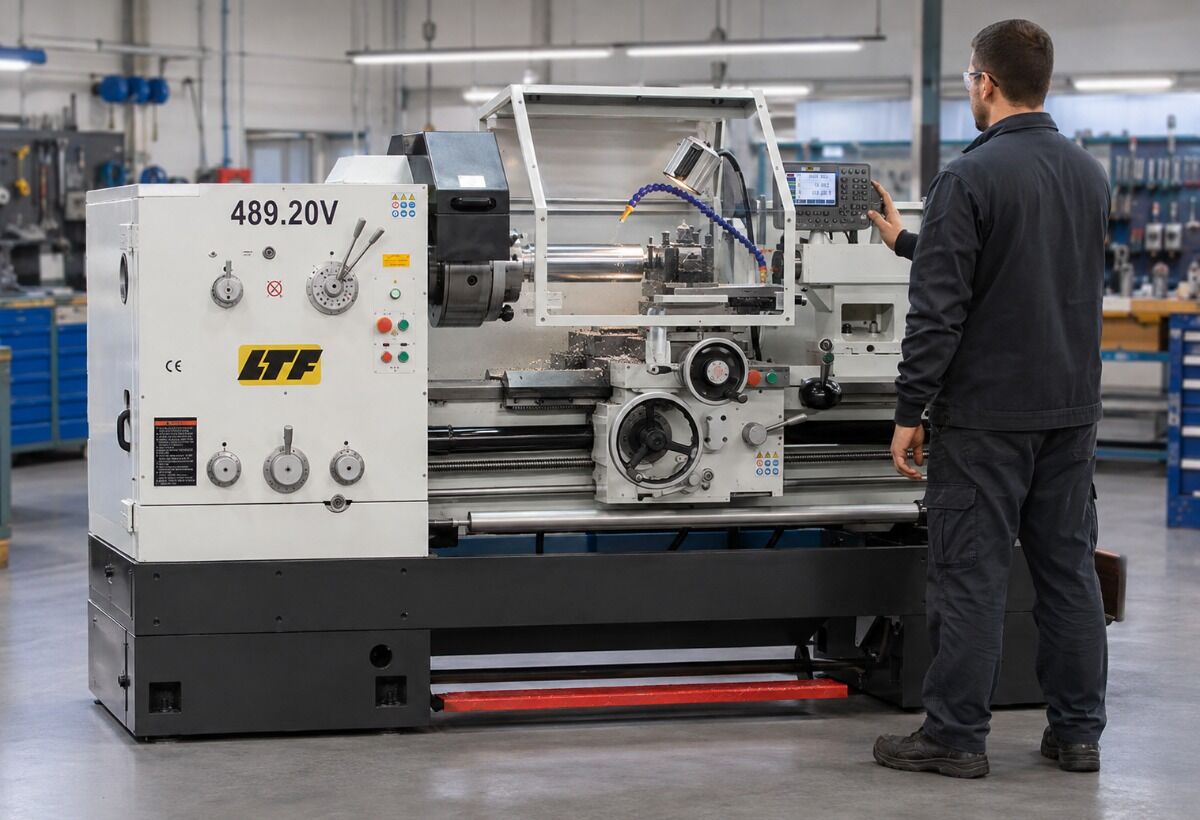

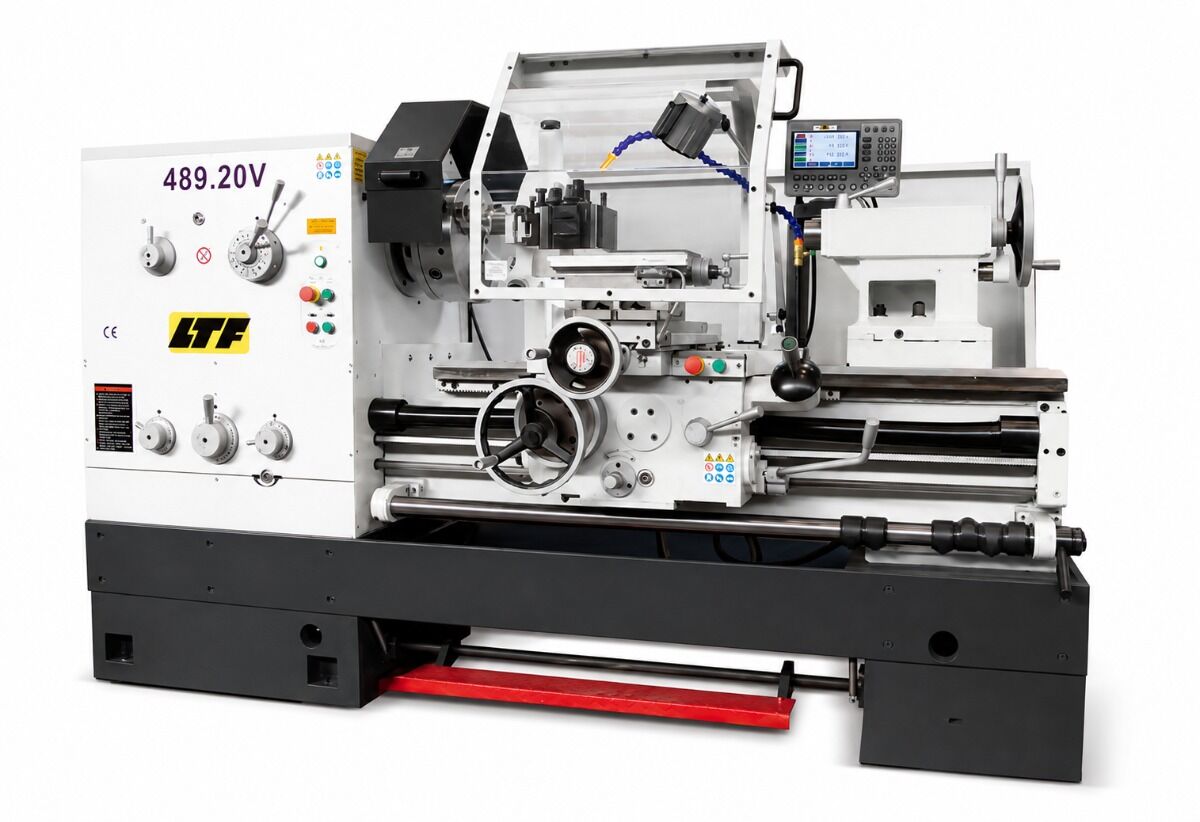

Il tornio parallelo di precisione visualizzato 489.20V è una macchina utensile professionale progettata per lavorazioni di tornitura su particolari metallici di grandi dimensioni, dove sono richiesti stabilità, precisione e controllo dimensionale. Con altezza punte di 330 mm e distanza tra le punte di 1000 mm, è indicato per alberi, boccole, flange, dischi, manicotti, perni, componenti meccanici e pezzi cilindrici con diametri importanti. La visualizzazione digitale a 3 assi facilita la lettura delle quote e supporta lavorazioni precise, ripetitive e più rapide in officina.

La macchina è solidamente strutturata con basamento e banco in ghisa MEEHANITE, materiale apprezzato per rigidità, stabilità e capacità di assorbire le vibrazioni durante la tornitura. Le guide temprate e rettificate garantiscono uno scorrimento preciso dei carri e contribuiscono al mantenimento dell’allineamento nel tempo. Questa configurazione è particolarmente utile nelle lavorazioni gravose, dove la stabilità del bancale influisce direttamente sulla qualità della superficie, sulla precisione delle quote e sulla regolarità dell’asportazione.

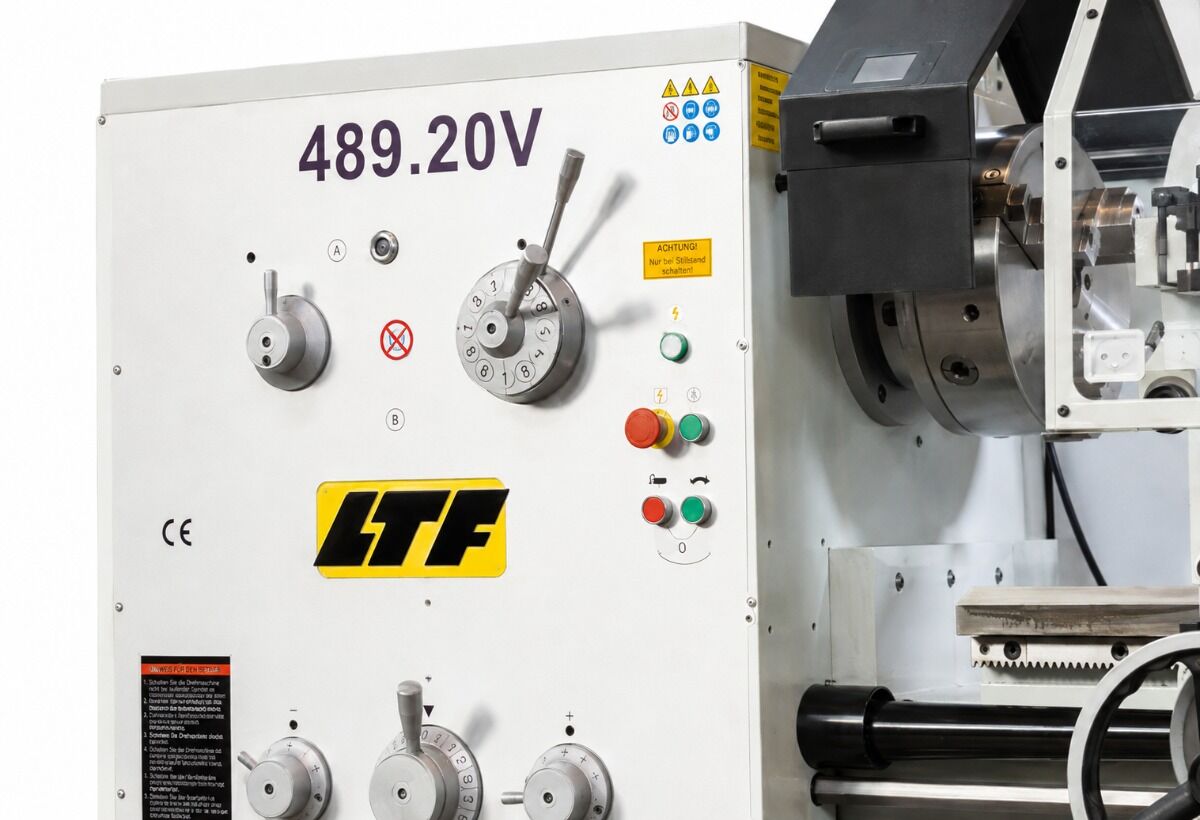

La scatola semi Norton, con ingranaggi cementati e rettificati, permette una gestione pratica di avanzamenti e filettature. Gli ingranaggi trattati migliorano la durata della trasmissione e contribuiscono a ridurre la rumorosità della macchina. Il tornio consente lavorazioni di filettatura metrica, diametrale, modulare e Whitworth, con gamme adatte a molte applicazioni di officina e manutenzione. La disponibilità di più passi di filettatura riduce i tempi di preparazione e rende la macchina versatile nella produzione di componenti filettati.

Il mandrino con attacco D1-8 Camlock permette un fissaggio rapido e sicuro di autocentranti e accessori compatibili. Il passaggio barra da 105 mm rappresenta un elemento importante per la lavorazione di barre e pezzi passanti di diametro elevato. Il diametro tornibile sul bancale è di 660 mm, il diametro tornibile sulla slitta è di 420 mm e il diametro tornibile sull’incavo è di 870 mm, caratteristiche che rendono il tornio adatto anche a pezzi con grandi diametri e componenti voluminosi.

La macchina dispone di 12 velocità mandrino, con campo da 36 a 1600 rpm. Questa gamma consente di selezionare il regime più adatto in base al diametro del pezzo, al materiale, all’utensile e al tipo di operazione. Le velocità inferiori sono indicate per torniture pesanti, filettature e pezzi di grande diametro, mentre le velocità superiori sono utili per finiture, diametri ridotti e lavorazioni che richiedono maggiore velocità periferica.

Gli avanzamenti longitudinali da 0,063 a 2,52 mm/giro e gli avanzamenti trasversali da 0,027 a 1,07 mm/giro permettono di adattare la lavorazione alle diverse fasi operative, dalla sgrossatura alla finitura. Gli avanzamenti rapidi longitudinali da 4,5 m/min e trasversali da 1,9 m/min riducono i tempi di spostamento del carro e migliorano la produttività nelle lavorazioni ripetitive. Le frizioni meccaniche e il freno elettromagnetico contribuiscono a una gestione più controllata e sicura della macchina.

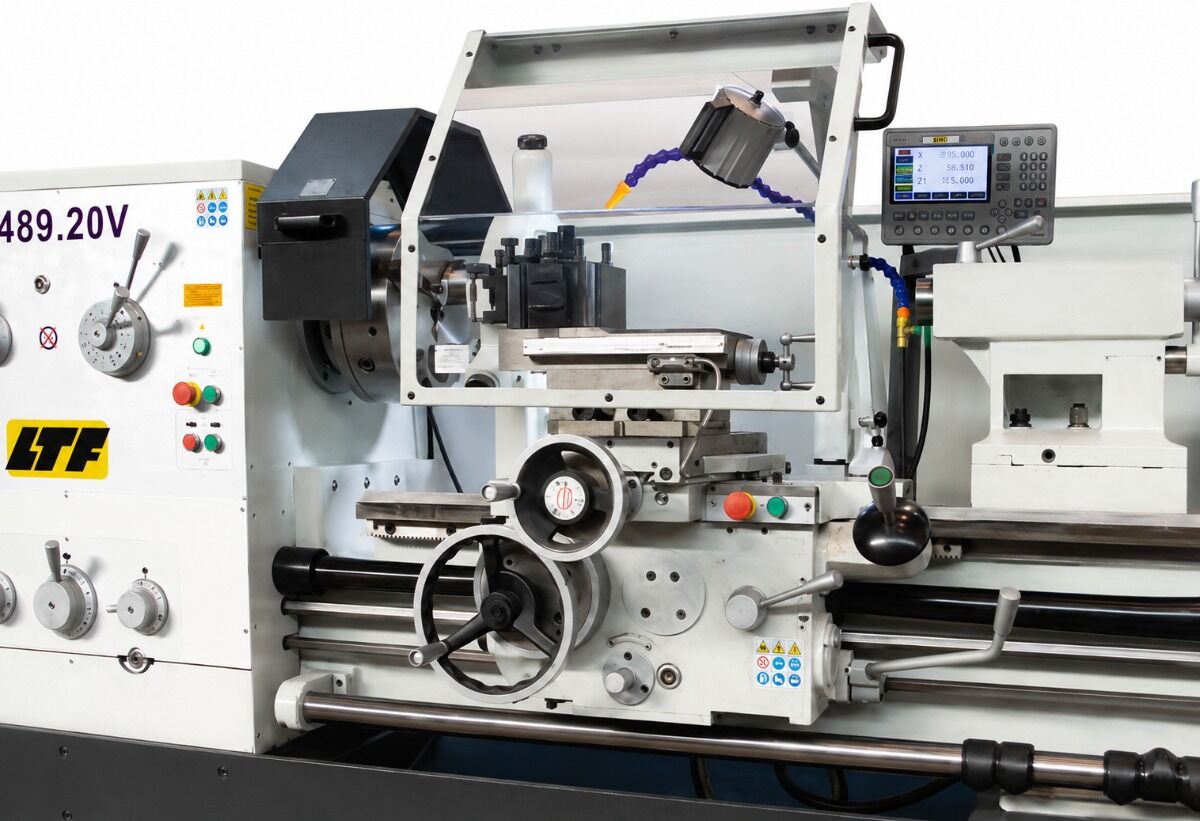

La corsa trasversale di 350 mm e la corsa della slitta superiore di 135 mm consentono avvicinamenti precisi e lavorazioni su geometrie differenti. La sezione massima portautensili di 25x25 mm permette l’impiego di utensili adeguati a lavorazioni professionali. La contropunta con attacco CM5 e corsa cannotto di 150 mm consente il supporto di pezzi lunghi e lavorazioni tra le punte, migliorando la stabilità durante la tornitura di alberi e componenti sviluppati in lunghezza.

La dotazione di serie comprende visualizzatore di quote digitale sui tre assi, autocentrante a 3 griffe Ø325 mm, mandrino a 4 griffe indipendenti Ø400 mm, lunetta fissa, lunetta mobile, torretta portautensili 480.C con 3 portautensili piani e 1 portautensile a V, contropunta rotante CM5, freno elettromagnetico, set ingranaggi cambio, protezione mandrino, copertura vite conduttrice, parete paraspruzzi, lampada da lavoro a LED e sistema refrigerante. Questa dotazione consente di affrontare molte lavorazioni tipiche di officina senza dover integrare subito accessori fondamentali.

Il sistema refrigerante aiuta a controllare la temperatura di utensile e pezzo durante le lavorazioni più impegnative, migliorando la qualità della superficie e riducendo l’usura dell’utensile. La lampada da lavoro a LED migliora la visibilità della zona di taglio, mentre la protezione mandrino, la copertura vite conduttrice e la parete paraspruzzi contribuiscono a rendere l’area di lavoro più sicura e ordinata.

Il motore principale da 7,5 kW, la pompa refrigerante da 60 W e il motore avanzamenti rapidi da 370 W confermano la destinazione professionale della macchina. Con dimensioni di 2500x1280x1450 mm e peso di circa 3000 kg, il tornio 489.20V richiede un’installazione stabile e spazio adeguato per movimentazione pezzi, accesso ai comandi e manutenzione ordinaria.

Per ottenere risultati ottimali è consigliabile verificare sempre il corretto serraggio del pezzo, selezionare velocità e avanzamento in funzione del materiale e del diametro, utilizzare il refrigerante quando necessario e sostenere i pezzi lunghi con contropunta o lunetta. La combinazione tra struttura in ghisa MEEHANITE, altezza punte 330 mm, passaggio barra 105 mm, mandrino D1-8 Camlock, visualizzazione a 3 assi, avanzamenti rapidi e dotazione completa rende il tornio parallelo 489.20V una soluzione professionale per torniture precise, ripetibili e produttive.
