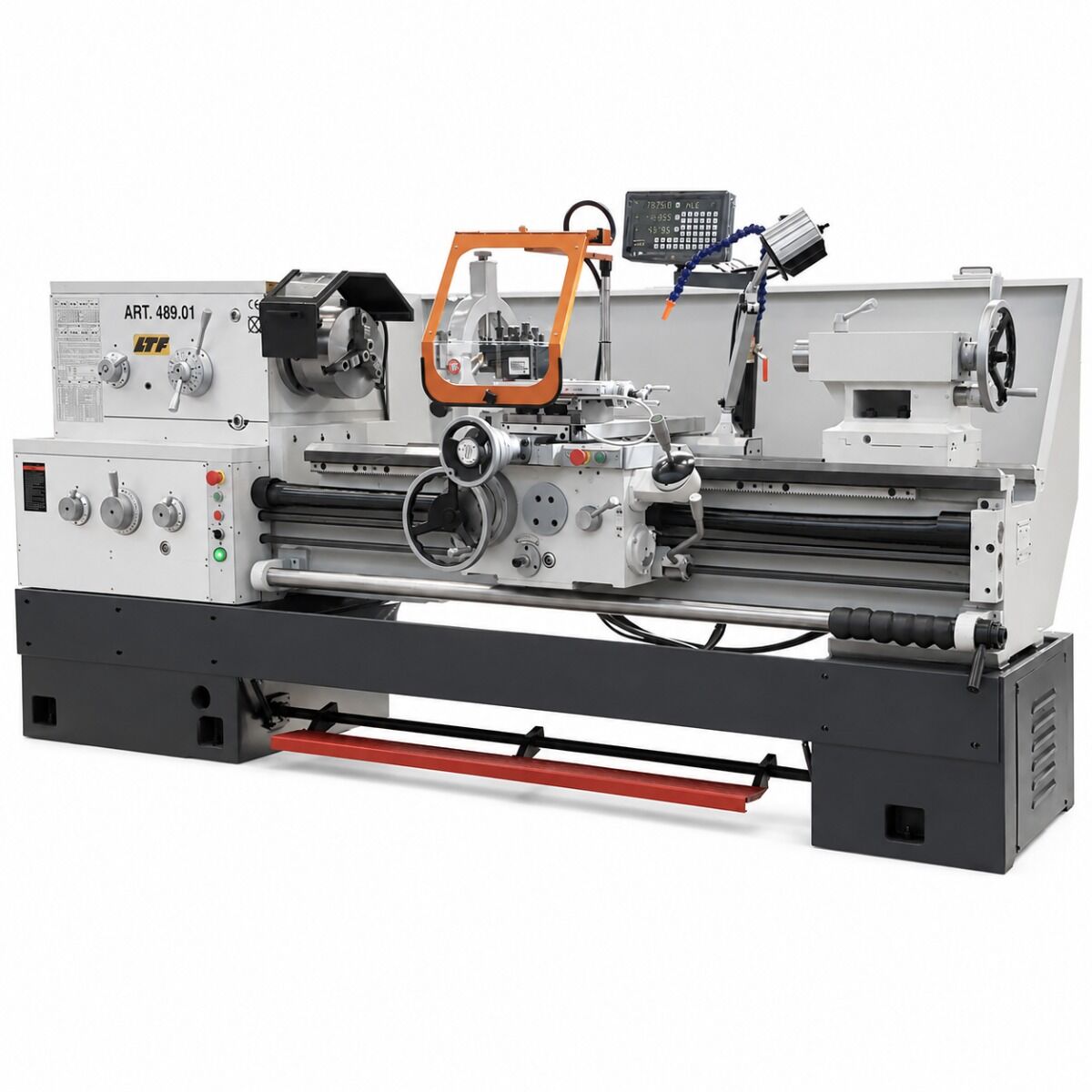

Il tornio parallelo di precisione visualizzato 489.01 è una macchina utensile professionale progettata per lavorazioni di tornitura su particolari metallici di medie e grandi dimensioni. Con altezza punte di 250 mm e distanza tra le punte di 1500 mm, è indicato per la lavorazione di alberi, boccole, flange, manicotti, perni, componenti meccanici, pezzi cilindrici lunghi e particolari che richiedono stabilità, precisione e controllo dimensionale. La visualizzazione digitale a 3 assi facilita la lettura delle quote e rende la macchina adatta a officine meccaniche, manutenzione industriale, attrezzerie, reparti produttivi e lavorazioni conto terzi.

La macchina è solidamente strutturata con basamento e banco in ghisa MEEHANITE, materiale apprezzato per rigidità, stabilità e capacità di assorbire le vibrazioni durante la tornitura. Le guide temprate e rettificate garantiscono scorrimento preciso dei carri e mantenimento dell’allineamento nel tempo. Questa costruzione è particolarmente importante nelle lavorazioni su pezzi lunghi o pesanti, dove la rigidità del bancale influisce direttamente sulla qualità della superficie, sulla precisione delle quote e sulla regolarità dell’asportazione.

La scatola semi Norton, con ingranaggi cementati e rettificati, consente di gestire avanzamenti e filettature con praticità e affidabilità. Gli ingranaggi trattati e rettificati contribuiscono a una trasmissione regolare e a una riduzione della rumorosità. Il tornio permette filettature metriche, diametrali, modulari e Whitworth, ampliando il campo di utilizzo nelle lavorazioni di officina. La disponibilità di 46 passi per filettatura metrica, 45 per filettatura diametrale, 42 per filettatura modulare e 46 per filettatura Whitworth consente di adattare la macchina a molte esigenze operative.

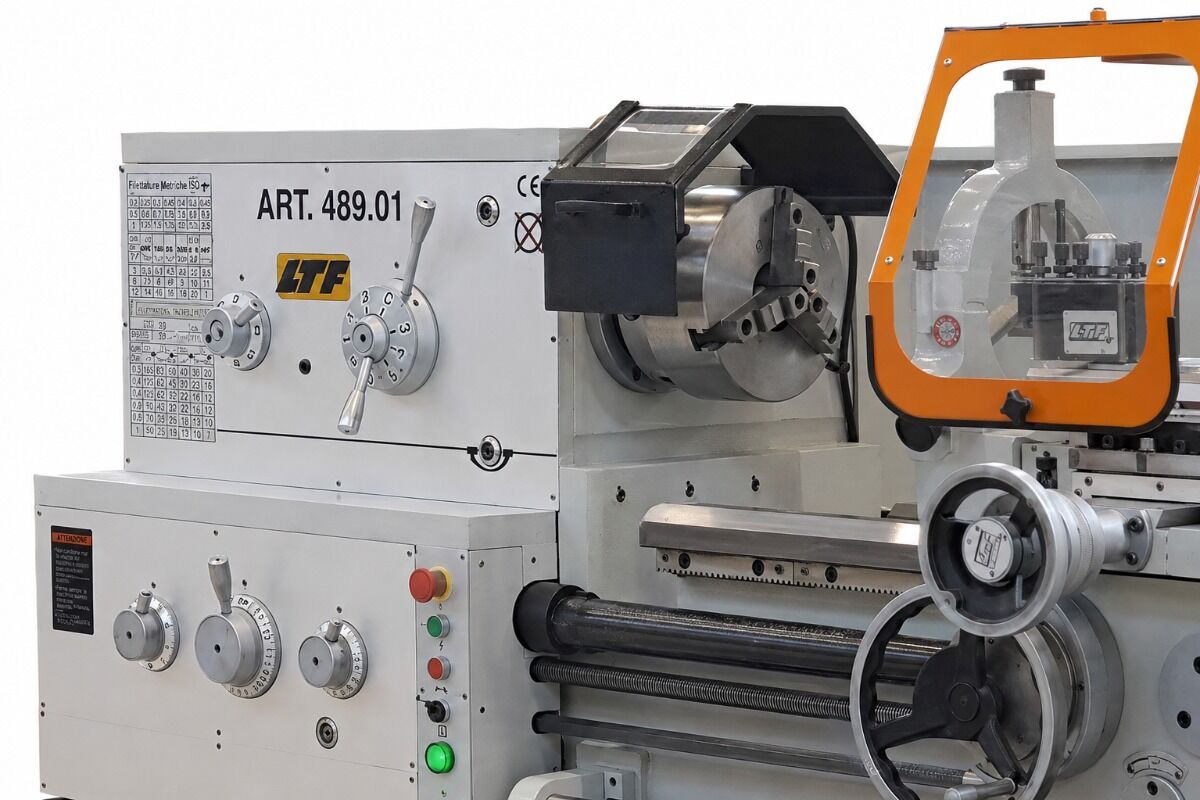

Il mandrino con attacco D1-8 Camlock permette un serraggio rapido e sicuro degli autocentranti e degli accessori compatibili. Il passaggio barra da 80 mm consente la lavorazione di barre e pezzi passanti di diametro importante, aumentando la versatilità della macchina nelle produzioni meccaniche. Il diametro tornibile sul bancale è di 500 mm, il diametro tornibile sulla slitta è di 310 mm e il diametro tornibile sull’incavo è di 720 mm, rendendo il tornio adatto anche a pezzi con diametri maggiorati nella zona dell’incavo.

La macchina dispone di 24 velocità mandrino, con gamma da 9 a 1600 rpm. Questo ampio campo consente di selezionare la velocità più adatta in base al diametro del pezzo, al materiale, all’utensile e al tipo di lavorazione. Le velocità più basse sono utili per torniture gravose, pezzi di grande diametro e filettature, mentre le velocità più alte permettono lavorazioni di finitura, torniture su diametri ridotti e operazioni che richiedono maggiore velocità periferica.

Gli avanzamenti longitudinali da 0,063 a 6,43 mm/giro e gli avanzamenti trasversali da 0,027 a 2,73 mm/giro permettono di impostare il taglio in funzione della fase di lavorazione, dalla sgrossatura alla finitura. Gli avanzamenti rapidi su longitudinale e trasversale, rispettivamente 4,5 m/min e 1,9 m/min, migliorano la produttività e riducono i tempi morti negli spostamenti del carro. Le frizioni meccaniche e il freno elettromagnetico contribuiscono a una gestione più sicura e controllata della macchina.

La corsa trasversale di 320 mm e la corsa della slitta superiore di 145 mm consentono avvicinamenti precisi e lavorazioni su geometrie diverse. La sezione massima portautensili di 25x25 mm permette l’impiego di utensili adatti a lavorazioni professionali. La contropunta con attacco CM5 e corsa cannotto di 150 mm consente il supporto di pezzi lunghi e lavorazioni tra le punte, migliorando stabilità e sicurezza durante la tornitura di alberi e componenti sviluppati in lunghezza.

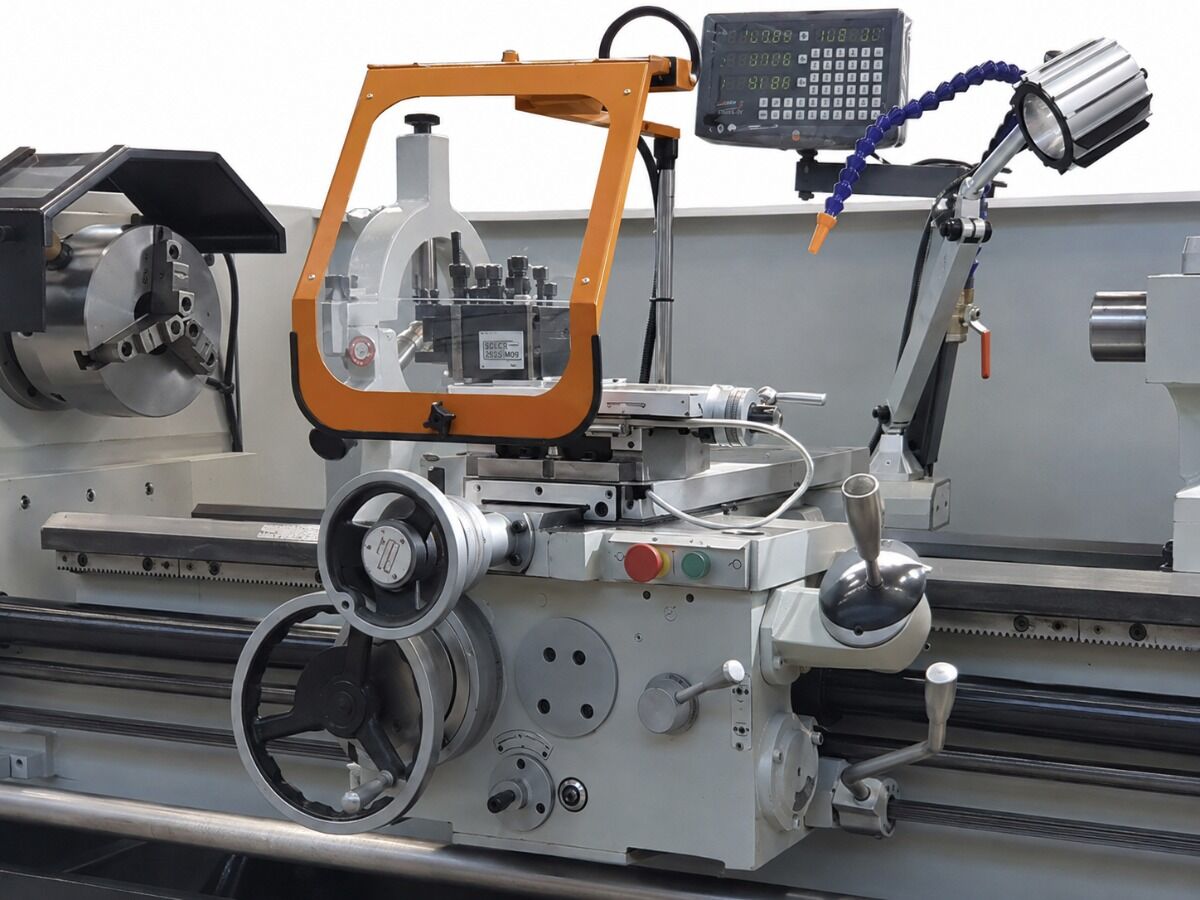

La dotazione di serie è completa e comprende visualizzatore di quote digitale su tre assi, autocentrante a 3 griffe Ø250 mm, mandrino a 4 griffe indipendenti Ø320 mm, lunetta fissa, lunetta mobile, piattaforma Ø400 mm, contropunta fissa CM5, contropunta fissa CM7, set ingranaggi cambio, torretta portautensili 480.B con 3 portautensili piani e 1 portautensile a V, protezione mandrino, copertura vite conduttrice, parete paraspruzzi, freno elettromagnetico, lampada da lavoro a LED e sistema refrigerante.

La presenza della protezione mandrino, della copertura vite conduttrice e della parete paraspruzzi contribuisce a migliorare la sicurezza e la pulizia dell’area di lavoro. Il sistema refrigerante aiuta a controllare la temperatura durante le lavorazioni più impegnative, riducendo l’usura dell’utensile e migliorando la qualità della superficie lavorata. La lampada LED consente una migliore visibilità sul punto di taglio, utile durante centrature, regolazioni e controlli dimensionali.

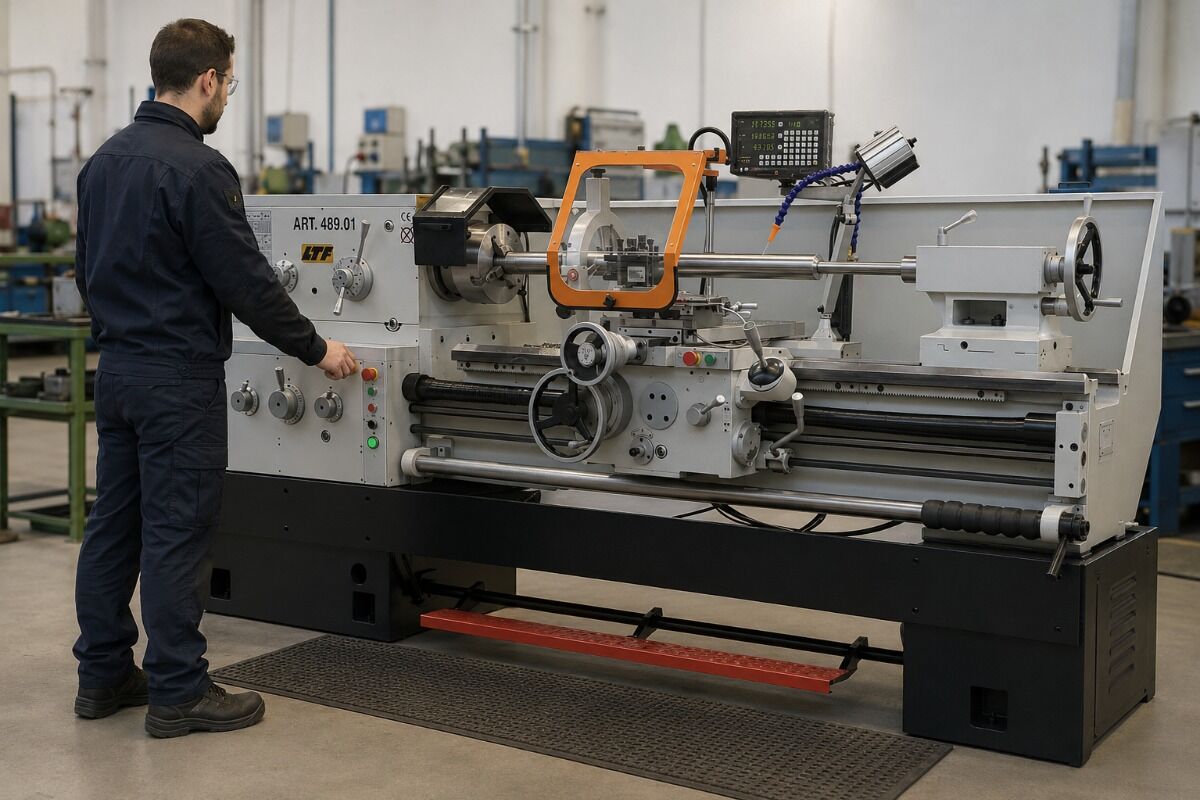

Il motore da 7,5 kW, la pompa refrigerante da 60 W e il motore per avanzamenti rapidi da 250 W confermano la destinazione professionale della macchina. Con dimensioni di ingombro di 3000x900x1290 mm e peso di circa 3000 kg, il tornio 489.01 richiede un’installazione stabile in officina e uno spazio adeguato per la movimentazione dei pezzi, l’accesso agli organi di comando e la manutenzione ordinaria.

Per ottenere risultati ottimali è consigliabile verificare sempre il corretto serraggio del pezzo, scegliere velocità e avanzamento in funzione di materiale, diametro e utensile, utilizzare refrigerante quando necessario e sostenere i pezzi lunghi con contropunta o lunetta. La combinazione tra struttura in ghisa MEEHANITE, visualizzazione a 3 assi, mandrino D1-8 Camlock, passaggio barra 80 mm, avanzamenti rapidi, freno elettromagnetico e dotazione completa rende il tornio parallelo 489.01 una soluzione professionale per lavorazioni di tornitura precise, ripetibili e produttive.
