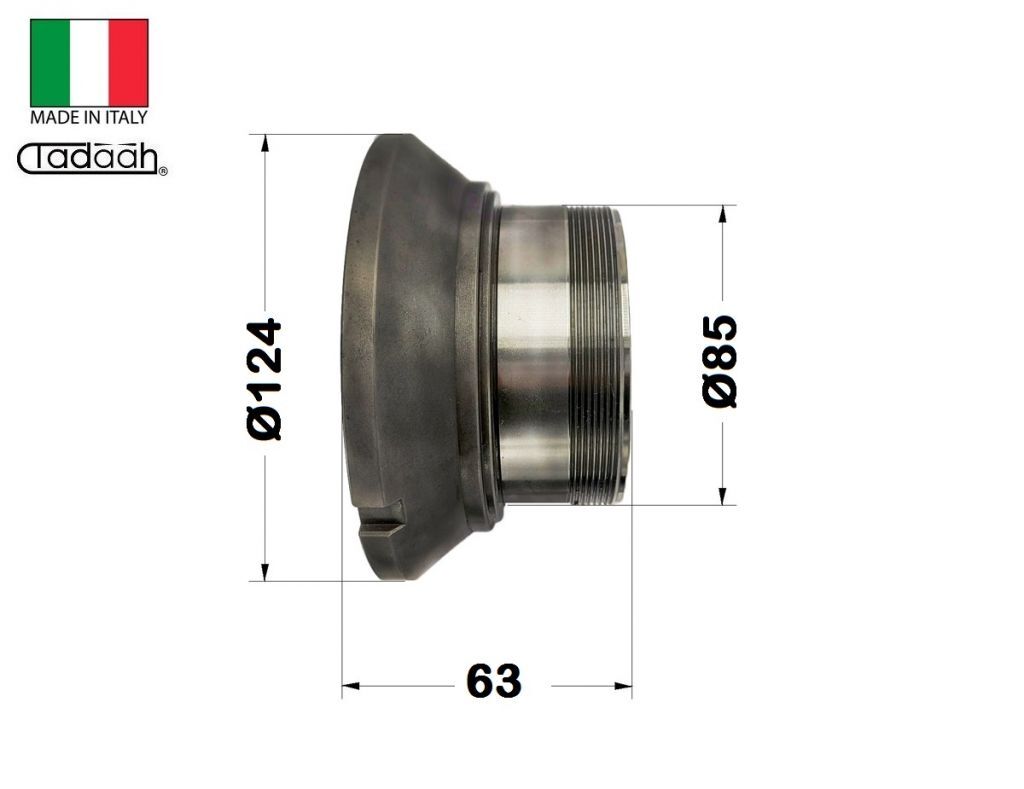

La campana chiusura pinza 35.01.132 per mandrino principale è un componente meccanico di precisione e di usura destinato ai torni plurimandrino Gildemeister DMG Mori GM35 e GM35AC, impiegato nel sistema di serraggio barra con pinza stringibarra 9069E per lavorazioni fino a diametro massimo 35mm. La sua funzione principale è scorrere sul manicotto 3501131 e, attraverso il profilo interno di lavoro, fare leva sul nasello 3501130 in modo da generare l’arretramento del manicotto e del tirante stringibarra. Questo arretramento produce il movimento necessario alla chiusura della pinza sulla barra e permette al gruppo mandrino principale di mantenere una presa stabile, energica e ripetibile anche con barre di diametro elevato. In questo sistema la campana non è un semplice elemento di copertura o contenimento, ma un organo cinematico fondamentale: riceve e trasmette il comando di chiusura, controlla il punto di contatto con il nasello, trasforma lo scorrimento assiale in effetto leva, contribuisce all’arretramento del manicotto 3501131 e rende possibile la chiusura controllata della pinza 9069E. Durante il ciclo macchina, la campana 3501132 lavora in coordinamento con il manicotto 3501131, con i naselli 3501130, con la boccola 3501119 e con il tirante stringibarra; ogni elemento della catena deve mantenere geometria, scorrimento e appoggi corretti affinché la forza di comando venga trasferita senza perdite, impuntamenti o giochi anomali. La qualità del profilo interno della campana condiziona direttamente la regolarità dell’azione a leva sul nasello: se il profilo è consumato, segnato, ovalizzato o non più uniforme, la corsa può diventare irregolare, la chiusura della pinza può perdere forza e l’apertura può risultare difficoltosa o incompleta. Per questo motivo la campana è un pezzo di usura molto importante e spesso la sua sostituzione permette di risolvere problemi di apertura pinza, chiusura non costante, ritorno incerto del sistema e perdita di ripetibilità della presa barra. Dal punto di vista cinematico, la campana 3501132 partecipa a più funzioni del gruppo mandrino principale: scorre sul manicotto 3501131, comanda il nasello 3501130 tramite il profilo interno, produce l’effetto leva necessario all’arretramento, collabora con il tirante stringibarra nella chiusura della pinza, mantiene la sequenza funzionale tra gruppo di serraggio, mandrino principale e sistema di alimentazione barra e deve restare coordinata con tamburo portamandrini, mandrini principali, eventuali mandrini portautensili frontali, slitte radiali, slitte assiali e sistemi ausiliari della macchina. Una campana efficiente contribuisce a mantenere la barra correttamente serrata, riducendo micro slittamenti, vibrazioni, perdita di concentricità, instabilità in taglio, errori dimensionali, errori di forma e difetti di geometria del pezzo lavorato. Nella lavorazione di barre fino a diametro 35mm, la massa della barra, l’inerzia rotazionale e le sollecitazioni sul gruppo di serraggio sono elevate; per questo motivo la qualità del contatto tra campana, nasello e manicotto è decisiva per conservare precisione di chiusura, stabilità della presa e continuità produttiva. Nel tempo la campana può usurarsi nelle superfici interne di leva, nelle zone di scorrimento sul manicotto, negli appoggi funzionali e nei punti soggetti a compressione e sfregamento. L’usura può generare gioco, impuntamenti, scorrimento non lineare, perdita di corsa utile, riduzione della forza effettiva di chiusura e difficoltà di apertura della pinza. Per questo motivo il componente deve essere controllato in manutenzione preventiva e straordinaria quando si verificano anomalie di apertura o chiusura pinza, durante la sostituzione dei naselli o martelletti 3501130 e durante gli interventi sul manicotto 3501131. Se sono presenti segni di consumo, rigature, impronte profonde, deformazioni, scalini o profilo interno non regolare, la sostituzione della campana diventa un intervento tecnico consigliato per ripristinare la corretta cinematica di comando e la piena efficienza del serraggio barra. Per reparti di manutenzione, officine automatiche, costruttori di macchine utensili, produzione automotive e meccanica di precisione, la campana chiusura pinza 35.01.132 rappresenta un ricambio critico per mantenere affidabilità, precisione di serraggio e continuità produttiva sui torni plurimandrino Gildemeister DMG Mori GM35 e GM35AC. Tadaah propone questo componente come parte funzionale del sistema di chiusura pinza del mandrino principale, da valutare non solo per la compatibilità dimensionale, ma anche per il ruolo cinematico svolto nello scorrimento, nell’effetto leva sul nasello, nell’arretramento del manicotto e nella chiusura controllata della pinza stringibarra 9069E.
