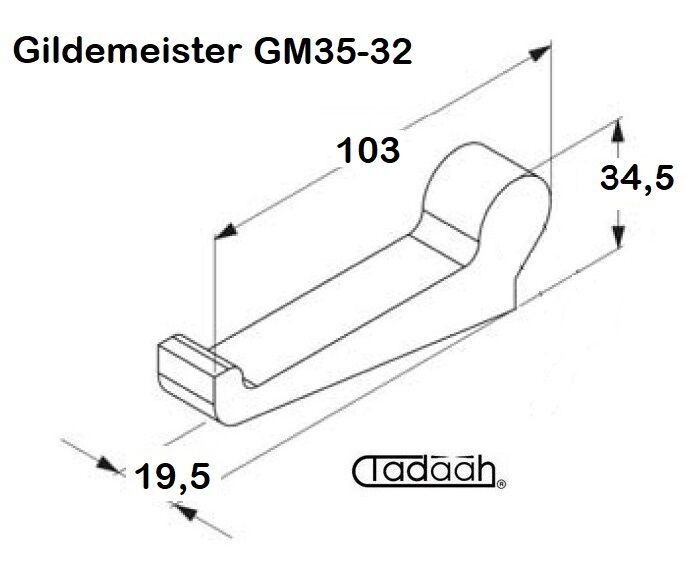

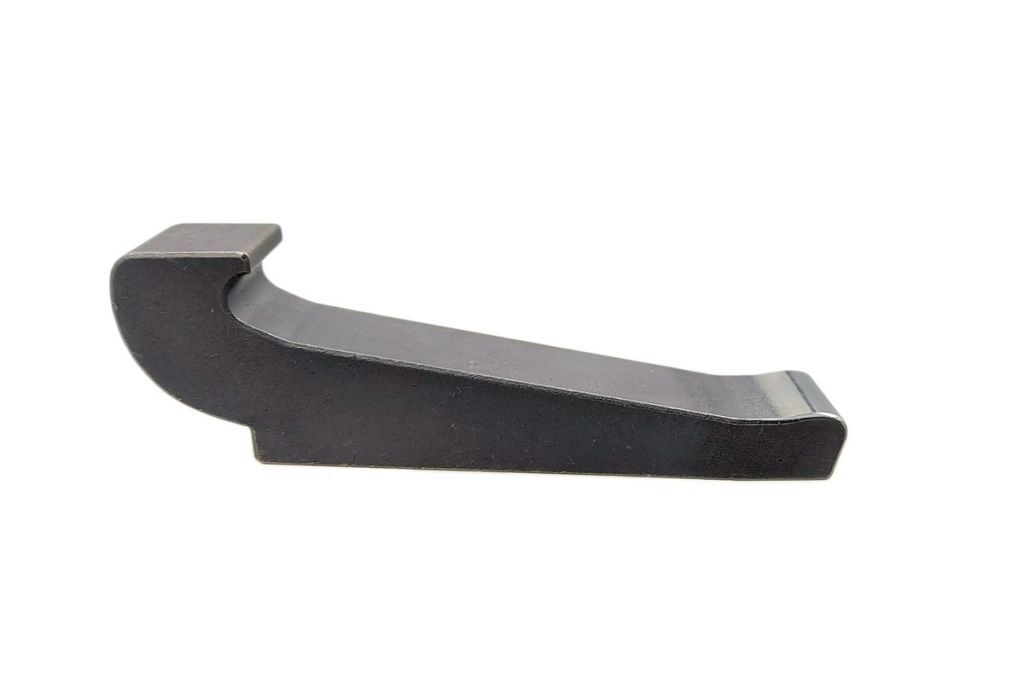

Il nasello chiusura pinza 35.01.130 per mandrino principale è un componente meccanico di precisione e di usura destinato ai torni plurimandrino Gildemeister DMG Mori GM35 e GM35AC, impiegato nel sistema di serraggio barra con pinza stringibarra 9069E per lavorazioni fino a diametro massimo 35mm. I naselli 3501130 sono alloggiati nelle cave del gruppo di chiusura e lavorano come organi di leva, appoggio e trasmissione della spinta, appoggiandosi al manicotto 3501131 e alla boccola 3501119. Attraverso il movimento a leva della campana 3501132, i naselli trasferiscono lo sforzo alla catena di comando e provocano l’arretramento necessario per eseguire la chiusura della pinza sulla barra. In questo sistema il nasello non è un semplice elemento di contatto, ma un organo cinematico che trasforma, distribuisce e indirizza la forza di comando, mantenendo la corretta sequenza tra rotazione del mandrino principale, posizione del manicotto, appoggio sulla boccola e arretramento della catena di serraggio. Durante il ciclo di lavoro il manicotto 3501131 prende la rotazione dal mandrino principale e lavora in coordinamento con i naselli alloggiati nelle cave; questi elementi devono rimanere correttamente guidati, appoggiati e sincronizzati, perché il movimento della campana 3501132 possa tradursi in una spinta regolare e ripetibile sul manicotto e sulla boccola 3501119. La qualità del contatto tra nasello, cava, manicotto e boccola condiziona la precisione della corsa, la ripetibilità del serraggio e la stabilità della presa barra. Nella lavorazione di barre fino a diametro 35mm, la massa della barra, l’inerzia rotazionale e le sollecitazioni di serraggio sono elevate; per questo motivo l’efficienza dei naselli è determinante per evitare micro slittamenti, vibrazioni, perdita di concentricità, instabilità in taglio, errori dimensionali, errori di forma e difetti di geometria del pezzo lavorato. Se i naselli lavorano con gioco eccessivo, superfici segnate, schiacciamenti, usura localizzata o scorrimento irregolare, la chiusura della pinza 9069E può diventare meno uniforme, con riduzione della forza effettiva sulla barra, aumento dei giochi funzionali e peggioramento della stabilità del mandrino principale. Dal punto di vista cinematico, il nasello 3501130 partecipa a più funzioni del gruppo mandrino principale: segue la rotazione del sistema comandato dal mandrino, lavora nelle cave come elemento guidato, riceve e trasmette la spinta generata dal movimento a leva della campana 3501132, si appoggia al manicotto 3501131 e alla boccola 3501119, contribuisce all’arretramento della catena di serraggio e consente la chiusura controllata della pinza stringibarra 9069E. Questa funzione deve rimanere coordinata con il tamburo portamandrini, il sistema di alimentazione barra, i mandrini principali, eventuali mandrini portautensili frontali, le slitte radiali, le slitte assiali e i sistemi ausiliari della macchina, perché ogni irregolarità nella presa barra può ripercuotersi sulle stazioni successive e sulla continuità produttiva del tornio plurimandrino. Il componente viene considerato un pezzo di usura perché lavora in zone soggette a compressione, sfregamento e scorrimento; nel tempo può consumarsi nelle superfici di appoggio, negli spigoli di lavoro, nelle zone di contatto con le cave e nella sede della chiavetta, che è una zona di scorrimento e di vincolo funzionale. L’usura in queste aree può aumentare il gioco, peggiorare il parallelismo funzionale, rendere irregolare la spinta e ridurre la precisione di fase tra gli organi di comando. Per questo motivo il pezzo viene controllato durante la sostituzione dei naselli o martelletti e durante gli interventi sul manicotto 3501131, verificando lo stato delle superfici di contatto, delle cave di alloggiamento, delle impronte di appoggio, degli spigoli e delle zone soggette a compressione e sfregamento. Se sono presenti segni di consumo, deformazioni, scalini, arrotondamenti, impronte profonde o gioco anomalo, la sostituzione del nasello diventa un intervento tecnico necessario per ripristinare la corretta cinematica di arretramento e la piena efficienza della chiusura pinza. Per reparti di manutenzione preventiva e straordinaria, officine automatiche, costruttori di macchine utensili, produzione automotive e meccanica di precisione, il nasello chiusura pinza 35.01.130 rappresenta un ricambio critico per mantenere affidabilità del serraggio, stabilità del mandrino principale e continuità produttiva sui torni plurimandrino Gildemeister DMG Mori GM35 e GM35AC. Tadaah propone questo componente come elemento funzionale del sistema porta martelletti e chiusura pinza, da valutare non solo per la compatibilità dimensionale, ma anche per il ruolo cinematico svolto nella trasmissione della spinta, nell’arretramento del gruppo e nella chiusura controllata della pinza stringibarra 9069E.
