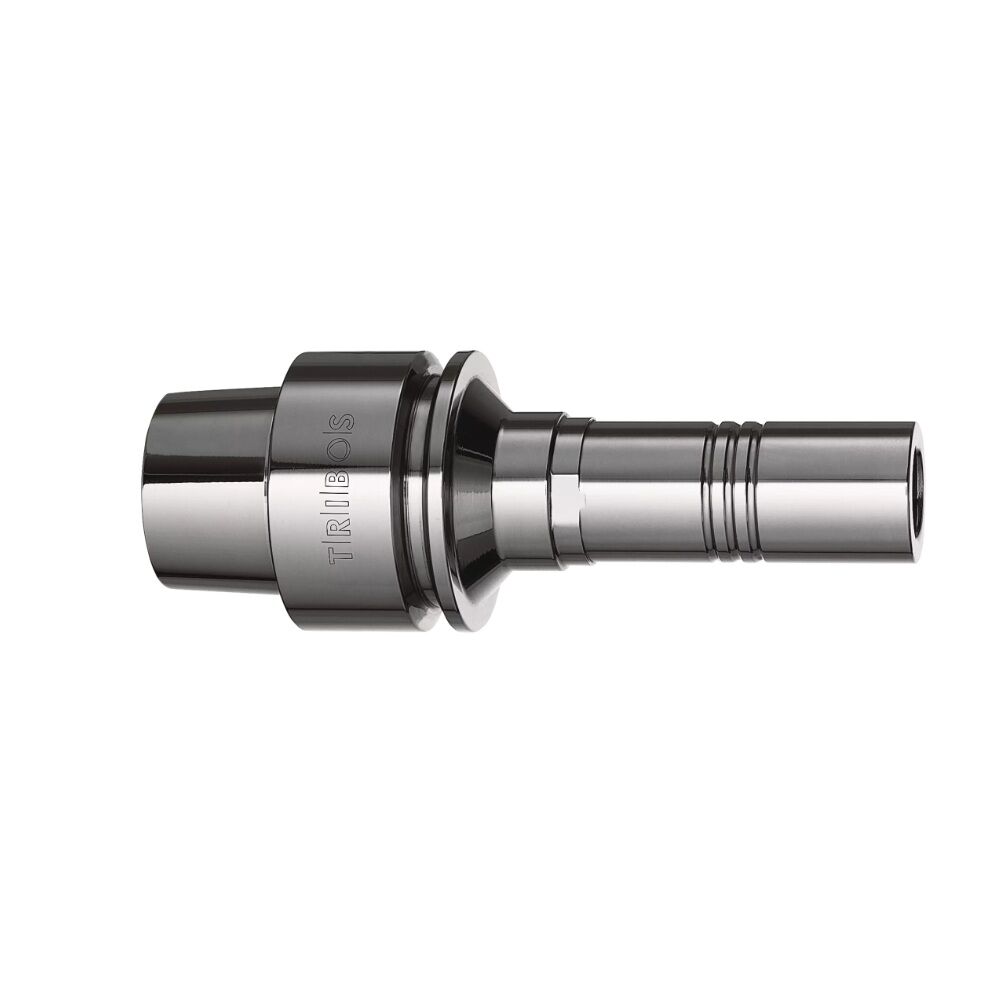

TRBHSK50E SCHUNK Mandrini poligonale TRIBOS-S con gambo HSK50E DIN ISO 12164-1 per lavorazioni ingombri ristretti, diametro serraggio a scelta
(Tasse incl.: 434,62 €)
Mandrini portautensili poligonali SCHUNK TRIBOS-S HSK-E50 ad altissima precisione per elettromandrini e lavorazioni HSC. Serraggio senza gioco tramite deformazione elastica con run-out < 0,003 mm. Compatibili con utensili codolo h6, bilanciati G2.5 a 25.000 rpm e utilizzabili fino a 85.000 rpm. Elevata rigidità, capacità di serraggio superiore e stabilità dinamica.
I mandrini portautensili poligonali SCHUNK TRIBOS-S HSK-E50 sono progettati per applicazioni ad alta velocità e lavorazioni di precisione su elettromandrini, dove sono richieste elevate capacità di serraggio, rigidità strutturale e stabilità dinamica anche con utensili di diametro maggiore.
Il sistema di serraggio si basa sulla deformazione elastica controllata del diametro interno poligonale. Mediante i dispositivi TRIBOS SVP, il profilo interno viene temporaneamente trasformato in una geometria circolare per consentire l’inserimento del gambo utensile. Al rilascio della pressione, i mandrini ritornano alla forma originale garantendo un serraggio uniforme, senza gioco e con distribuzione ottimale delle forze.
Questa tecnologia elimina completamente le tolleranze cumulative dei sistemi tradizionali, permettendo di ottenere concentricità inferiori a 0,003 mm a 2,5 x D e un’elevata ripetibilità nel tempo. I mandrini sono progettati per utensili con codolo in tolleranza h6, assicurando stabilità e precisione anche a velocità elevate.
Rispetto alle versioni E25, E32 ed E40, la configurazione HSK-E50 offre maggiore rigidità e capacità di serraggio, rendendoli adatti all’utilizzo con utensili di diametro superiore e applicazioni più impegnative, pur mantenendo caratteristiche di equilibrio e precisione tipiche della tecnologia TRIBOS.
Il design compatto e ottimizzato riduce le masse rotanti e contribuisce a migliorare la stabilità dinamica, mentre la struttura sottile consente lavorazioni in spazi ristretti. I mandrini sono dotati di regolazione assiale della lunghezza utensile per un presetting preciso e ripetibile.
Il sistema supporta alimentazione refrigerante senza filettature dirette ed è predisposto per applicazioni MQL, mantenendo una configurazione ideale per alte velocità. L’interfaccia HSK-E50 garantisce elevata precisione di accoppiamento con il mandrino macchina e riduzione delle vibrazioni.
TRIBOS-S HSK-E 50 – Dati tecnici dimensionali
| Misura | D₂ [mm] | D₃ [mm] | D₄ [mm] | L [mm] | L₂ [mm] | L₃ [mm] | L₄ [mm] | L₅ [mm] | L₆ [mm] | G | Mmin [Nm] | Peso [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 10 | 13.1 | 40 | 75 | 37 | 10 | 35 | 37.2 | 49 | M5 | 5 | 0.5 |
| 8 | 13 | 15.1 | 40 | 75 | 37 | 10 | 35 | 37.2 | 49 | M6 | 12 | 0.5 |
| 10 | 16 | 18.1 | 40 | 80 | 42 | 10 | 40 | 42.2 | 54 | M8x1 | 20 | 0.5 |
| 12 | 19 | 21.1 | 40 | 85 | 47 | 10 | 45 | 47.2 | 59 | M8x1 | 30 | 0.55 |
| 14 | 22 | 24.1 | 40 | 85 | 47 | 10 | 45 | 47.2 | 59 | M10x1 | 50 | 0.6 |
| 16 | 25 | 27.1 | 40 | 85 | 48 | 10 | 45 | 47.2 | 59 | M10x1 | 70 | 0.65 |
| 18 | 28 | 30.1 | 40 | 85 | 48 | 11 | 45 | 47.2 | 59 | M10x1 | 100 | 0.65 |
| 20 | 30 | 32.1 | 40 | 90 | 52 | 10 | 45 | 47.2 | 64 | M10x1 | 150 | 0.7 |
| 25 | 36 | 38.1 | 40 | 95 | 57 | 10 | 45 | 52 | 69 | M10x1 | 200 | 1.2 |
TRIBOS-S HSK-E 50 – Caratteristiche tecniche e vantaggi
| Versione | Ideale per lavorazioni ad asportazione di truciolo – tenere conto delle forze radiali. Design a rotazione simmetrica. |
| Precisione di run-out | < 0,003 mm a 2,5 x D |
| Grado di bilanciatura | G2,5 a 25.000 rpm o Umax < 1 gmm |
| Gambo utensile di qualità | h6 |
| Bussole di riduzione | Serraggio diametri gambo aggiuntivi con bussole di riduzione |
| Supporto di dati | Foro sede chip opzionale |
| MQL (lubrificazione minimale) | Design adatto al sistema MQL (lubrificazione minimale) disponibile su richiesta |
| Sostituzione del portautensili | Per la sostituzione automatica del portautensili |
| Alimentazione di refrigerante | Senza filettatura per tubo di trasmissione refrigerante |
| Regolazione assiale della lunghezza | Regolazione della lunghezza nel campo di precisione di 0,01 mm, con corsa di regolazione di 10 mm |
| Struttura estremamente sottile | Interventi di lavorazione precisi, anche in punti del pezzo difficili da raggiungere |
| Elevata flessibilità | Serraggio di diversi diametri grazie all'utilizzo di manicotti intermedi scanalati o a tenuta stagna |
| Design leggero | Avanzamento rapido e un intervallo di numeri di giri fino a 85.000 giri/min (HSC) |
| Run-out costante e precisione di ripetibilità | < 0,003 mm |
| Compatibilità totale | Combinabile in modo ideale con le prolunghe TENDO SVL e TRIBOS SVL |
| Assorbimento delle vibrazioni eccellente | Si evitano micro soffiature e si ottengono migliori superfici del pezzo, il mandrino della macchina è protetto, l'utensile prolunga la sua durata e di conseguenza si riducono i costi |
| Bilanciatura fine di serie | Adatto alle alte velocità con un grado di bilanciatura di G2.5 a 25.000 giri/min |
| Design a rotazione simmetrica | La struttura a rotazione simmetrica minimizza il profilo d'ingombro e garantisce un'elevata velocità di rotazione |
TRIBOS-S HSK-E 50 – Tecnologia e principio di funzionamento
| Descrizione prodotto | Portautensili poligonali estremamente sottili. Precisione per condizioni di lavorazione in spazi strettissimi. Quando si hanno grandi difficoltà a raggiungere alcuni punti dei pezzi oppure i sistemi di serraggio comuni raggiungono i loro limiti, la soluzione è rappresentata dai mandrini a serraggio poligonale TRIBOS-S con la loro struttura estremamente sottile. La massima precisione di concentricità costante e di ripetibilità < 0,003 mm garantisce un'azione ancora più uniforme del tagliente migliorando così di oltre quattro volte la durata utile degli utensili. |
| Tecnologia | I dispositivi di attuazione TRIBOS SVP deformano la forma poligonale del portautensile fino a renderla circolare, in modo da rendere possibile l'inserimento dell'utensile. Al rilascio della pressione, il portautensile ritorna alla forma poligonale originaria bloccando, in modo sicuro e preciso, il gambo dell'utensile inserito. |
| Elemento 1 | Vite di regolazione assiale – Per un presetting facile e veloce dell'utensile |
| Elemento 2 | Corpo base – Sul corpo base si trova l'interfaccia lato macchina |
| Fase 1 | Diametro di serraggio poligonale – Mediante i dispositivi TRIBOS SVP e l'applicazione della rispettiva pressione di attuazione, il diametro di serraggio poligonale del portautensile si deforma diventando circolare. |
| Fase 2 | Il diametro di serraggio poligonale assume una forma circolare mediante pressione di attuazione, facilitando così l'inserimento del gambo dell'utensile. |
| Fase 3 | Inserimento del gambo dell'utensile – Quando la pressione esercitata sul diametro di serraggio si riduce, quest'ultimo riassume la sua forma poligonale originaria. |
| Fase 4 | Utensile serrato – Il gambo dell'utensile inserito è bloccato in modo affidabile con un'elevata precisione di ripetibilità. |
- Costruttore:
- SCHUNK
- Tipologia:
- Chiusura poligonale
- Tipo di Codolo o gambo:
- HSK50E
