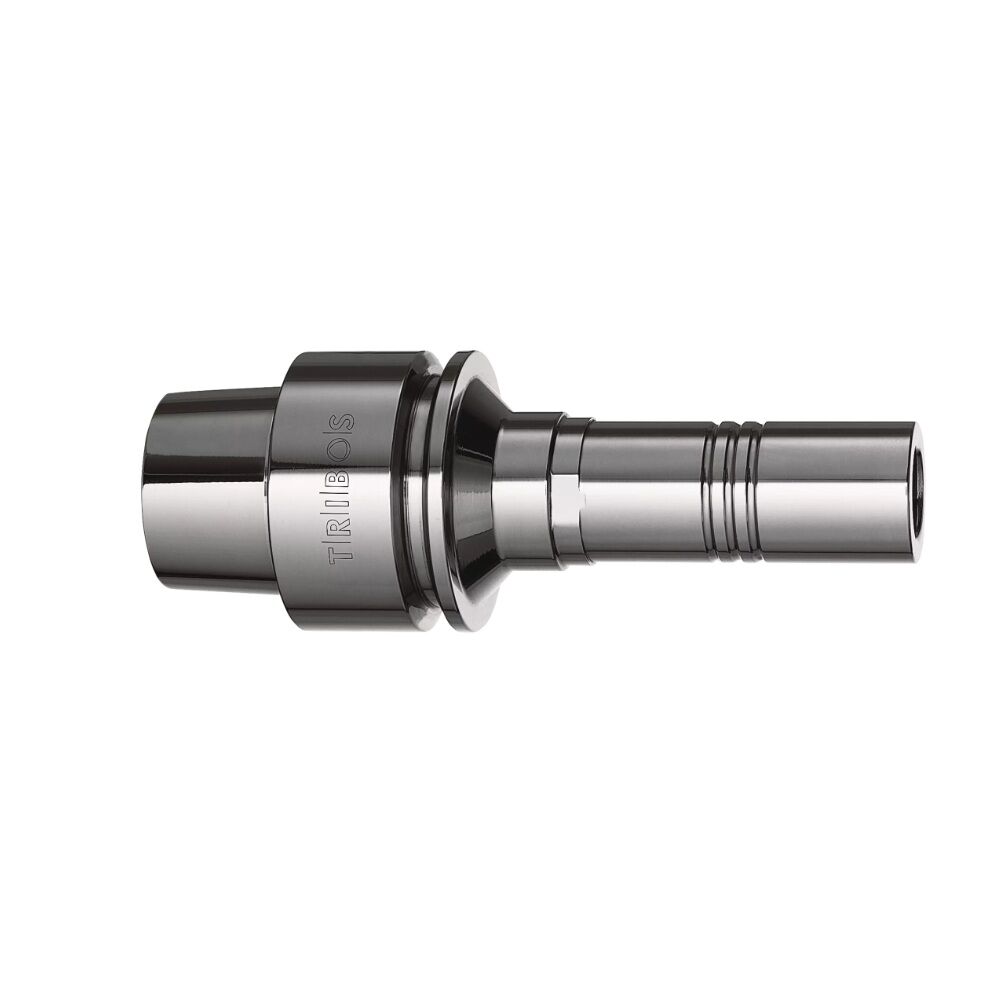

TRBHSK40E SCHUNK Mandrini poligonale TRIBOS-S con gambo HSK40E DIN ISO 12164-1 per lavorazioni ingombri ristretti, diametro serraggio a scelta
(Tasse incl.: 406,81 €)
Mandrini portautensili poligonali SCHUNK TRIBOS-S HSK-E40 ad altissima precisione per elettromandrini e lavorazioni HSC. Serraggio senza gioco tramite deformazione elastica con run-out < 0,003 mm. Compatibili con utensili codolo h6, bilanciati G2.5 a 25.000 rpm e utilizzabili fino a 85.000 rpm. Elevata rigidità, stabilità dinamica e regolazione assiale della lunghezza.
I mandrini portautensili poligonali SCHUNK TRIBOS-S HSK-E40 sono progettati per applicazioni ad alta velocità e lavorazioni di precisione su elettromandrini, dove sono richieste maggiore rigidità, capacità di serraggio e stabilità dinamica rispetto alle versioni più compatte.
Il sistema di serraggio si basa sulla deformazione elastica controllata del diametro interno poligonale. Mediante dispositivi TRIBOS SVP, il profilo viene temporaneamente reso circolare per consentire l’inserimento dell’utensile. Al rilascio della pressione, i mandrini ritornano alla geometria originale garantendo un serraggio uniforme, privo di gioco e con distribuzione ottimale delle forze sul gambo utensile.
Questa tecnologia elimina completamente le tolleranze cumulative dei sistemi tradizionali, consentendo di ottenere concentricità inferiori a 0,003 mm a 2,5 x D e un’elevata ripetibilità anche in condizioni operative gravose. I mandrini sono progettati per utensili con codolo in tolleranza h6, assicurando precisione e stabilità anche a velocità elevate.
Il design compatto ma strutturalmente più robusto rispetto alle versioni E25 ed E32 consente di lavorare con utensili di diametro maggiore mantenendo elevata stabilità dinamica. La struttura sottile facilita l’accesso a zone difficili, mentre la massa ottimizzata contribuisce a ridurre vibrazioni e migliorare la qualità superficiale.
I mandrini sono dotati di regolazione assiale della lunghezza utensile, consentendo un presetting preciso e ripetibile. Il sistema supporta alimentazione refrigerante senza filettature dirette e può essere predisposto per sistemi MQL, mantenendo un design pulito e ottimizzato per alte velocità.
L’interfaccia HSK-E40 garantisce elevata precisione di accoppiamento con il mandrino macchina e riduzione delle vibrazioni, rendendo questi portautensili ideali per lavorazioni ad alta precisione, finitura e applicazioni industriali avanzate.

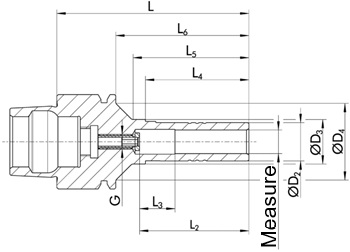

TRIBOS-S HSK-E 40 – Dati tecnici dimensionali
| Misura [mm]/[inch] | D₂ [mm] | D₃ [mm] | D₄ [mm] | L [mm] | L₂ [mm] | L₃ [mm] | L₄ [mm] | L₅ [mm] | L₆ [mm] | G | Mmin [Nm] | Peso [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 9.9 | 13.1 | 32 | 70 | 37 | 10 | 35 | 37.2 | 50 | M5 | 5 | 0.3 |
| 8 | 13 | 15.1 | 32 | 70 | 37 | 10 | 35 | 37.2 | 50 | M6 | 12 | 0.3 |
| 10 | 16 | 18.1 | 32 | 80 | 42 | 10 | 40 | 42.2 | 60 | M8x1 | 20 | 0.35 |
| 12 | 19 | 21.1 | 32 | 85 | 47 | 10 | 45 | 47.2 | 65 | M8x1 | 30 | 0.4 |
| 14 | 22 | 24.1 | 32 | 85 | 47 | 10 | 45 | 47.2 | 65 | M8x1 | 50 | 0.4 |
| 16 | 25 | 27.1 | 32 | 85 | 48 | 10 | 45 | 47.2 | 65 | M8x1 | 70 | 0.45 |
| 20 | 30 | 32.1 | 90 | 52 | 10 | 45 | 70 | M8x1 | 150 | 0.49 | ||
| 1/2" | 20 | 22.1 | 32 | 85 | 47 | 10 | 45 | 47.2 | 65 | M8x1 | 30 | 0.35 |
TRIBOS-S HSK-E 40 – Caratteristiche tecniche e vantaggi
| Versione | Ideale per lavorazioni ad asportazione di truciolo – tenere conto delle forze radiali. Design a rotazione simmetrica. |
| Precisione di run-out | < 0,003 mm a 2,5 x D |
| Grado di bilanciatura | G2,5 a 25.000 rpm o Umax < 1 gmm |
| Gambo utensile di qualità | h6 |
| Supporto di dati | Foro sede chip opzionale |
| MQL (lubrificazione minimale) | Design adatto al sistema MQL (lubrificazione minimale) disponibile su richiesta |
| Sostituzione del portautensili | Per la sostituzione automatica del portautensili |
| Alimentazione di refrigerante | Senza filettatura per tubo di trasmissione refrigerante |
| Vite di regolazione assiale | Con vite di regolazione della lunghezza assiale |
| Regolazione assiale della lunghezza | Regolazione della lunghezza nel campo di precisione di 0,01 mm, con corsa di regolazione di 10 mm |
| Struttura estremamente sottile | Interventi di lavorazione precisi, anche in punti del pezzo difficili da raggiungere |
| Elevata flessibilità | Serraggio di diversi diametri grazie all'utilizzo di manicotti intermedi scanalati o a tenuta stagna |
| Design leggero | Avanzamento rapido e un intervallo di numeri di giri fino a 85.000 giri/min (HSC) |
| Run-out costante e precisione di ripetibilità | < 0,003 mm |
| Compatibilità totale | Combinabile in modo ideale con le prolunghe TENDO SVL e TRIBOS SVL |
| Assorbimento delle vibrazioni eccellente | Si evitano micro soffiature e si ottengono migliori superfici del pezzo, il mandrino della macchina è protetto, l'utensile prolunga la sua durata e di conseguenza si riducono i costi |
| Bilanciatura fine di serie | Adatto alle alte velocità con un grado di bilanciatura di G2.5 a 25.000 giri/min |
| Design a rotazione simmetrica | La struttura a rotazione simmetrica minimizza il profilo d'ingombro e garantisce un'elevata velocità di rotazione |
TRIBOS-S HSK-E 40 – Tecnologia e principio di funzionamento
| Descrizione prodotto | Portautensili poligonali estremamente sottili. Precisione per condizioni di lavorazione in spazi strettissimi. Quando si hanno grandi difficoltà a raggiungere alcuni punti dei pezzi oppure i sistemi di serraggio comuni raggiungono i loro limiti, la soluzione è rappresentata dai mandrini a serraggio poligonale TRIBOS-S con la loro struttura estremamente sottile. La massima precisione di concentricità costante e di ripetibilità < 0,003 mm garantisce un'azione ancora più uniforme del tagliente migliorando così di oltre quattro volte la durata utile degli utensili. |
| Tecnologia | I dispositivi di attuazione TRIBOS SVP deformano la forma poligonale del portautensile fino a renderla circolare, in modo da rendere possibile l'inserimento dell'utensile. Al rilascio della pressione, il portautensile ritorna alla forma poligonale originaria bloccando, in modo sicuro e preciso, il gambo dell'utensile inserito. |
| Elemento 1 | Vite di regolazione assiale – Per un presetting facile e veloce dell'utensile |
| Elemento 2 | Corpo base – Sul corpo base si trova l'interfaccia lato macchina |
| Fase 1 | Diametro di serraggio poligonale – Mediante i dispositivi TRIBOS SVP e l'applicazione della rispettiva pressione di attuazione, il diametro di serraggio poligonale del portautensile si deforma diventando circolare. |
| Fase 2 | Il diametro di serraggio poligonale assume una forma circolare mediante pressione di attuazione, facilitando così l'inserimento del gambo dell'utensile. |
| Fase 3 | Inserimento del gambo dell'utensile – Quando la pressione esercitata sul diametro di serraggio si riduce, quest'ultimo riassume la sua forma poligonale originaria. |
| Fase 4 | Utensile serrato – Il gambo dell'utensile inserito è bloccato in modo affidabile con un'elevata precisione di ripetibilità. |
- Costruttore:
- SCHUNK
- Tipologia:
- Chiusura poligonale
- Tipo di Codolo o gambo:
- HSK40E
