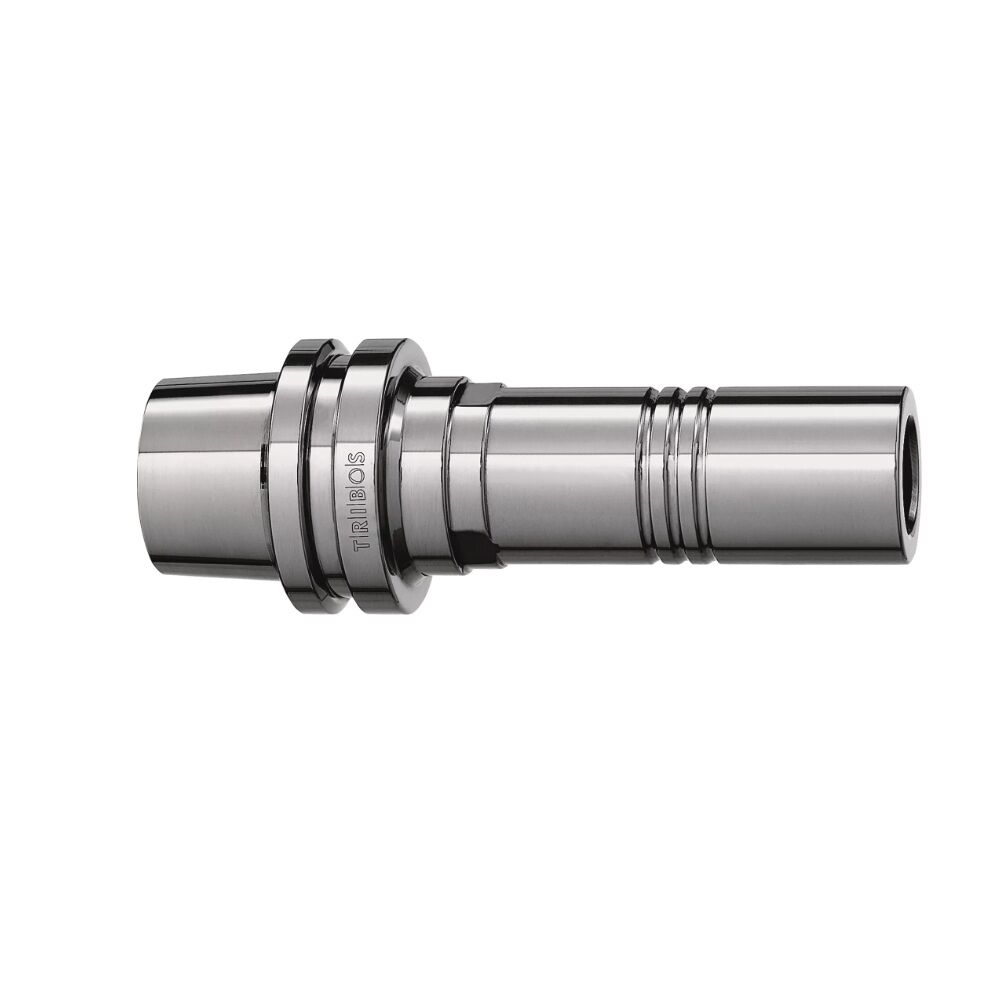

TRBHSK25E SCHUNK Mandrini poligonale TRIBOS-S con gambo HSK25E DIN ISO 12164-1 per lavorazioni ingombri ristretti, diametro serraggio a scelta
(Tasse incl.: 390,58 €)
Mandrini portautensili poligonali SCHUNK TRIBOS-S HSK-E25 ad altissima precisione per elettromandrini e lavorazioni HSC. Serraggio senza gioco tramite deformazione elastica con run-out < 0,003 mm. Compatibili con utensili codolo h6, bilanciati G2.5 a 25.000 rpm e utilizzabili fino a 85.000 rpm. Design compatto, elevata stabilità dinamica e regolazione assiale per massima precisione.
I mandrini portautensili poligonali SCHUNK TRIBOS-S HSK-E25 sono progettati per applicazioni ad altissima velocità e precisione, in particolare su elettromandrini e sistemi compatti dove l’equilibratura, la concentricità e il peso ridotto rappresentano fattori determinanti.
Il sistema di serraggio si basa sulla deformazione elastica controllata del diametro interno poligonale. Mediante dispositivi TRIBOS SVP, il profilo viene temporaneamente reso circolare per consentire l’inserimento del gambo utensile. Una volta rilasciata la pressione, i mandrini ritornano alla geometria originale garantendo un serraggio uniforme, senza gioco e con distribuzione ottimale delle forze.
Questa tecnologia elimina completamente i componenti meccanici soggetti a usura, riducendo le tolleranze cumulative e permettendo di ottenere una concentricità inferiore a 0,003 mm a 2,5 x D con elevata ripetibilità. I mandrini sono progettati per utensili con codolo in tolleranza h6, assicurando precisione e stabilità anche a velocità estremamente elevate.
Il design estremamente compatto e leggero li rende particolarmente adatti per mandrini ad alta velocità, riducendo le masse rotanti e migliorando la stabilità dinamica. La struttura sottile consente inoltre lavorazioni in spazi ristretti e su geometrie complesse.
I mandrini sono dotati di regolazione assiale della lunghezza utensile per un presetting preciso e rapido. L’assenza di sistemi complessi di alimentazione refrigerante (nelle versioni standard) contribuisce a mantenere il design compatto e ottimizzato per alte velocità.
L’interfaccia HSK-E25 è specificamente progettata per elettromandrini ad alta velocità, garantendo precisione di accoppiamento e riduzione delle vibrazioni, rendendo questi portautensili ideali per microlavorazioni, finitura e applicazioni ad altissima precisione.

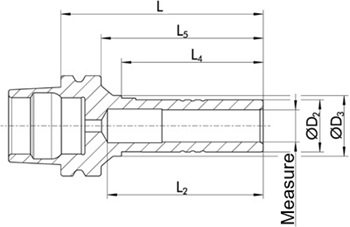

TRIBOS-S HSK-E 25 – Dati tecnici dimensionali
| Misura | D₂ [mm] | D₃ [mm] | L [mm] | L₂ [mm] | L₄ [mm] | L₅ [mm] | L₆ [mm] | Mmin [Nm] | Peso [kg] |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 9.9 | 13.1 | 50 | 38.5 | 35 | 35.6 | 40 | 5 | 0.15 |
| 8 | 13 | 15.1 | 50 | 38.5 | 35 | 36.8 | 40 | 12 | 0.15 |
| 10 | 16 | 18.1 | 55 | 43.5 | 40 | 43.6 | 45 | 20 | 0.16 |
TRIBOS-S HSK-E 25 – Caratteristiche tecniche e vantaggi
| Versione | Ideale per lavorazioni ad asportazione di truciolo – tenere conto delle forze radiali. Design a rotazione simmetrica. |
| Precisione di run-out | < 0,003 mm a 2,5 x D |
| Grado di bilanciatura | G2,5 a 25.000 rpm o Umax < 1 gmm |
| Gambo utensile di qualità | h6 |
| Sostituzione del portautensili | Per la sostituzione automatica del portautensili |
| Alimentazione di refrigerante | Senza filettatura per collegamento di tubi di trasmissione refrigerante |
| Vite di regolazione assiale | Senza vite di regolazione della lunghezza assiale |
| Regolazione assiale della lunghezza | Regolazione della lunghezza nel campo di precisione di 0,01 mm, con corsa di regolazione di 10 mm |
| Struttura estremamente sottile | Interventi di lavorazione precisi, anche in punti del pezzo difficili da raggiungere |
| Elevata flessibilità | Serraggio di diversi diametri grazie all'utilizzo di manicotti intermedi scanalati o a tenuta stagna |
| Design leggero | Avanzamento rapido e un intervallo di numeri di giri fino a 85.000 giri/min (HSC) |
| Run-out costante e precisione di ripetibilità | < 0,003 mm |
| Compatibilità totale | Combinabile in modo ideale con le prolunghe TENDO SVL e TRIBOS SVL |
| Assorbimento delle vibrazioni eccellente | Si evitano micro soffiature e si ottengono migliori superfici del pezzo, il mandrino della macchina è protetto, l'utensile prolunga la sua durata e di conseguenza si riducono i costi |
| Bilanciatura fine di serie | Adatto alle alte velocità con un grado di bilanciatura di G2.5 a 25.000 giri/min |
| Design a rotazione simmetrica | La struttura a rotazione simmetrica minimizza il profilo d'ingombro e garantisce un'elevata velocità di rotazione |
TRIBOS-S HSK-E 25 – Tecnologia e principio di funzionamento
| Descrizione prodotto | Portautensili poligonali estremamente sottili. Precisione per condizioni di lavorazione in spazi strettissimi. Quando si hanno grandi difficoltà a raggiungere alcuni punti dei pezzi oppure i sistemi di serraggio comuni raggiungono i loro limiti, la soluzione è rappresentata dai mandrini a serraggio poligonale TRIBOS-S con la loro struttura estremamente sottile. La massima precisione di concentricità costante e di ripetibilità < 0,003 mm garantisce un'azione ancora più uniforme del tagliente migliorando così di oltre quattro volte la durata utile degli utensili. |
| Tecnologia | I dispositivi di attuazione TRIBOS SVP deformano la forma poligonale del portautensile fino a renderla circolare, in modo da rendere possibile l'inserimento dell'utensile. Al rilascio della pressione, il portautensile ritorna alla forma poligonale originaria bloccando, in modo sicuro e preciso, il gambo dell'utensile inserito. |
| Elemento 1 | Vite di regolazione assiale – Per un presetting facile e veloce dell'utensile |
| Elemento 2 | Corpo base – Sul corpo base si trova l'interfaccia lato macchina |
| Fase 1 | Diametro di serraggio poligonale – Mediante i dispositivi TRIBOS SVP e l'applicazione della rispettiva pressione di attuazione, il diametro di serraggio poligonale del portautensile si deforma diventando circolare. |
| Fase 2 | Il diametro di serraggio poligonale assume una forma circolare mediante pressione di attuazione, facilitando così l'inserimento del gambo dell'utensile. |
| Fase 3 | Inserimento del gambo dell'utensile – Quando la pressione esercitata sul diametro di serraggio si riduce, quest'ultimo riassume la sua forma poligonale originaria. |
| Fase 4 | Utensile serrato – Il gambo dell'utensile inserito è bloccato in modo affidabile con un'elevata precisione di ripetibilità. |
- Costruttore:
- SCHUNK
- Tipologia:
- Chiusura poligonale
- Tipo di Codolo o gambo:
- HSK25E
