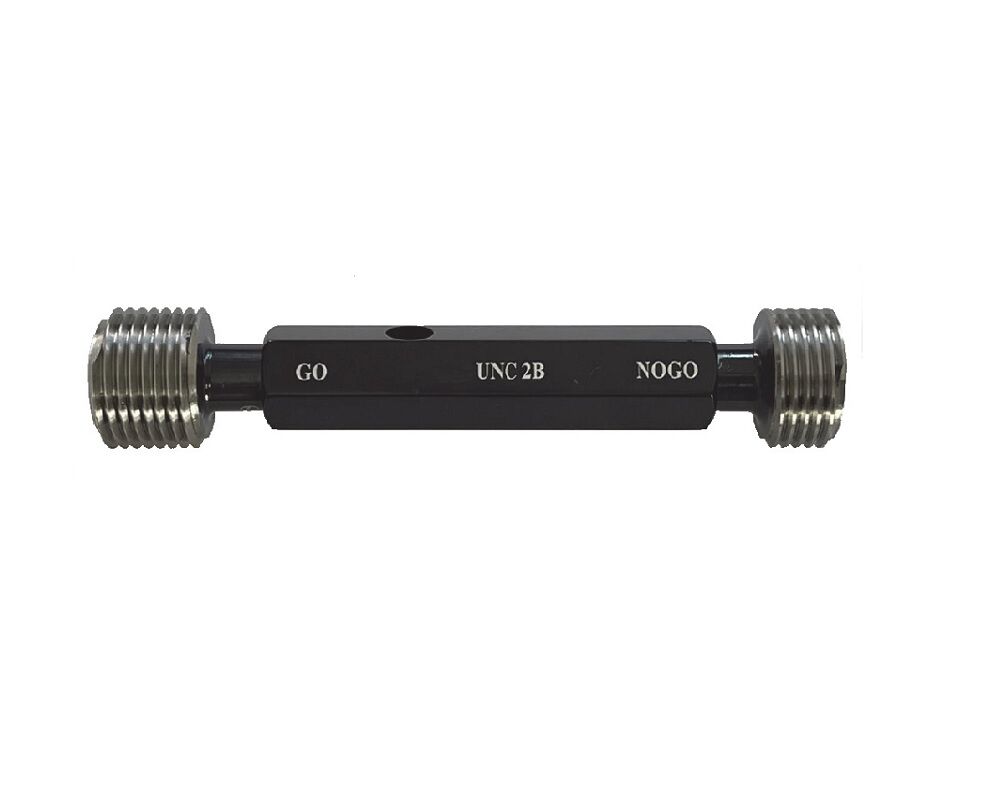

I tamponi filettati passa / non passa per filettatura americana UNC 2B sono strumenti di controllo progettati per verificare la conformità delle filettature interne Unified National Coarse su componenti meccanici, particolari filettati, staffe, corpi macchina, raccordi, attrezzature, ricambi e lavorazioni con standard americano in pollici. La filettatura UNC, caratterizzata da passo grosso rispetto alle serie UNF a passo fine, è molto utilizzata in applicazioni industriali, automotive, manutenzione, macchinari di origine americana e sistemi di fissaggio dove è richiesta una filettatura robusta, pratica e meno sensibile a sporco o piccoli danneggiamenti.

La configurazione passa / non passa consente un controllo rapido e ripetibile della filettatura interna. Il lato GO deve avvitarsi correttamente nel foro filettato, verificando che il filetto rispetti le condizioni minime di accettazione e sia idoneo all’accoppiamento con la vite o il componente maschio corrispondente. Il lato NO GO, invece, non deve avvitarsi oltre il limite previsto, permettendo di individuare filettature sovradimensionate, deformate, usurate, fuori tolleranza o non conformi. Questo metodo è particolarmente utile in produzione, controllo qualità, collaudo e accettazione merce, perché consente di verificare la filettatura senza eseguire misurazioni complesse su ogni pezzo.

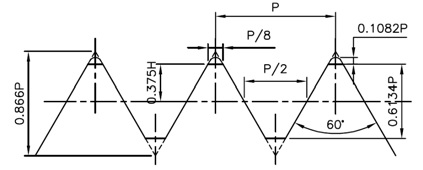

Le filettature UNC hanno profilo a 60° e, in questa famiglia, sono riferite alla classe di tolleranza interna 2B, comunemente utilizzata per accoppiamenti standard con buona funzionalità di montaggio e affidabilità operativa. Il controllo con tampone passa / non passa permette di verificare la compatibilità del filetto interno con lo standard richiesto, riducendo il rischio di assemblaggi difficili, giochi eccessivi, interferenze, filetti incompleti o problemi di serraggio. È importante distinguere correttamente i tamponi UNC da quelli UNF, NPT, BSW, BSP o metrici, perché passo, profilo, tolleranza e campo di applicazione non sono intercambiabili.

La costruzione in acciaio temprato con durezza 58 HRC ±2 garantisce elevata resistenza all’usura, stabilità dimensionale e affidabilità nel tempo, anche in reparti produttivi con controlli frequenti. L’alta qualità costruttiva consente di mantenere precisione e ripetibilità durante la verifica, riducendo il rischio di accettare componenti non conformi o scartare pezzi corretti per effetto di strumenti non adeguati.

Durante l’utilizzo il tampone deve essere inserito e avvitato con attenzione, mantenendo l’allineamento coassiale con il foro filettato e senza forzare. La filettatura da controllare deve essere pulita da trucioli, bave, ossidi, sporco, residui di lubrorefrigerante o deformazioni evidenti, perché contaminazioni e difetti superficiali possono alterare il risultato del controllo e danneggiare lo strumento. Un uso disassato o forzato può compromettere sia il tampone sia il componente verificato. Questi tamponi filettati sono indicati per officine meccaniche, reparti CNC, controllo qualità, attrezzerie, manutenzione industriale, automotive, produzione di componenti con standard in pollici e ripristino di processi dove è necessario verificare in modo semplice, sicuro e ripetibile la conformità delle filettature interne UNC 2B.
