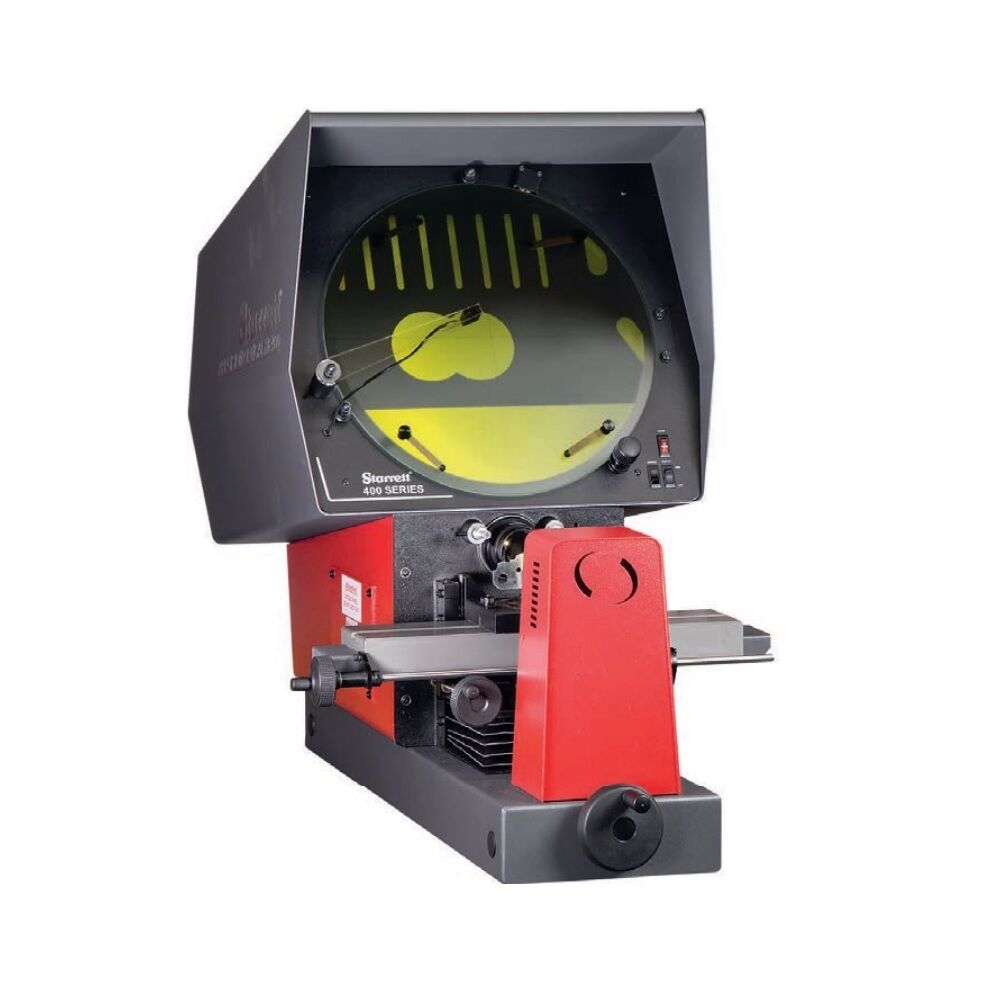

RUPAC 1600405E Proiettore di profili da banco con ottica orizzontale e schermo verticale inclinato modello HE 400 per pezzi di grandi dimensioni e visualizzatore geometrico avanzato modello EL 550
SKU
RP-1600405E
Contattaci alla email info@tadaahshop.com per conoscere il prezzo
Lo strumento da banco progettato per il controllo dimensionale di pezzi di varie dimensioni, inclusi pezzi di grandi dimensioni come alberi, stampi e cilindri. È dotato di ottica orizzontale e schermo verticale inclinato, con un lettore angolare digitale incluso nel visualizzatore EL 550. Il sistema di illuminazione utilizza LED per il controllo in diascopia e un doppio braccio flessibile a fibre ottiche per la visione in episcopia, offrendo chiarezza visiva, basso consumo energetico e lunga durata. La sua semplicità d'uso e robustezza lo rendono ideale anche per pezzi pesanti durante il collaudo.
DATI TECNICI PROIETTORE:
Schermo girevole: Ø 400 mm interamente utilizzabili con reticolo a 90°
Basculamento tavola: ± 15° con nonio, risoluzione 5'
Illuminazione: diascopica tramite LED ed interruttore per selezione alta/bassa intensità, episcopica tramite LED con doppio braccio flessibile a fibre ottiche
Obiettivi: 10x, 20x, 25x, 50x, 100x ad innesto rapido
Condensatore: lenti singole con regolazione dell'angolo per controllo delle filettature ecc.
Messa a fuoco: corsa utile di 28 mm
Distanza di messa a fuoco: 80 mm con 10x, 76 mm con 20x, 62 mm con 25x, 50 mm con 50x, 41 mm con 100x
Dimensioni tavola: 480 x 120 mm con cava di scorrimento
Corsa tavola: 250 x 100 mm
Risoluzione righe: 0,001 mm
Massimo peso pezzo: 30 kg senza flessioni
Peso proiettore: 85 kg
Schermo girevole: Ø 400 mm interamente utilizzabili con reticolo a 90°
Basculamento tavola: ± 15° con nonio, risoluzione 5'
Illuminazione: diascopica tramite LED ed interruttore per selezione alta/bassa intensità, episcopica tramite LED con doppio braccio flessibile a fibre ottiche
Obiettivi: 10x, 20x, 25x, 50x, 100x ad innesto rapido
Condensatore: lenti singole con regolazione dell'angolo per controllo delle filettature ecc.
Messa a fuoco: corsa utile di 28 mm
Distanza di messa a fuoco: 80 mm con 10x, 76 mm con 20x, 62 mm con 25x, 50 mm con 50x, 41 mm con 100x
Dimensioni tavola: 480 x 120 mm con cava di scorrimento
Corsa tavola: 250 x 100 mm
Risoluzione righe: 0,001 mm
Massimo peso pezzo: 30 kg senza flessioni
Peso proiettore: 85 kg
DATI TECNICI VISUALIZZATORE:
Lettura: display grafico LCD, retroilluminato
Risoluzione: 1 / 0,5 / 0,1 μm
Unità di misura: mm / inch
Scale: ABS / INC
Compensazione: errore di misura lineare
Tasti utente: a sfioramento
Preset: assi X, Y e angolare
Ingresso:onda quadra TTL (5V) 9 pin e onda sinusoidale (5V) 9 pin*
Dimensioni: 190 x 290 x 80 mm
Peso: 2,2 kg
Risoluzione: 1 / 0,5 / 0,1 μm
Unità di misura: mm / inch
Scale: ABS / INC
Compensazione: errore di misura lineare
Tasti utente: a sfioramento
Preset: assi X, Y e angolare
Ingresso:onda quadra TTL (5V) 9 pin e onda sinusoidale (5V) 9 pin*
Dimensioni: 190 x 290 x 80 mm
Peso: 2,2 kg
* Per il collegamento necessari Converter Box codice 4900007 (2 pz.)
- Costruttore:
- RUPAC
- Tipologia:
- Proiettore
