L’analizzatore di vibrazioni PCE-VDL 24I è un datalogger compatto progettato per registrare accelerazioni, vibrazioni e urti su tre assi. È indicato per applicazioni industriali in cui è necessario monitorare carichi meccanici e dinamici, verificare il comportamento di macchinari, controllare eventi d’urto durante il trasporto o raccogliere dati utili per diagnosi guasti, test di carico e manutenzione preventiva. Il formato ridotto consente di installarlo facilmente anche su superfici limitate o in punti difficili da raggiungere.

Il dispositivo misura l’accelerazione triassiale con campo di misura ±16 g, precisione ±0,24 g e risoluzione 0,00390625 g. La frequenza di campionamento può arrivare fino a 1600 Hz, permettendo di registrare fenomeni rapidi come urti, colpi, picchi di vibrazione, oscillazioni improvvise e variazioni dinamiche che potrebbero non essere rilevate con strumenti a bassa frequenza di acquisizione.

Il PCE-VDL 24I è particolarmente utile per controllare vibrazioni su motori, pompe, ventilatori, generatori, macchine utensili, sistemi automatici, strutture meccaniche e componenti soggetti a sollecitazioni. Può essere impiegato anche nel settore dei trasporti per documentare accelerazioni e urti subiti da merci, imballaggi, apparecchiature sensibili o componenti durante movimentazione e spedizione.

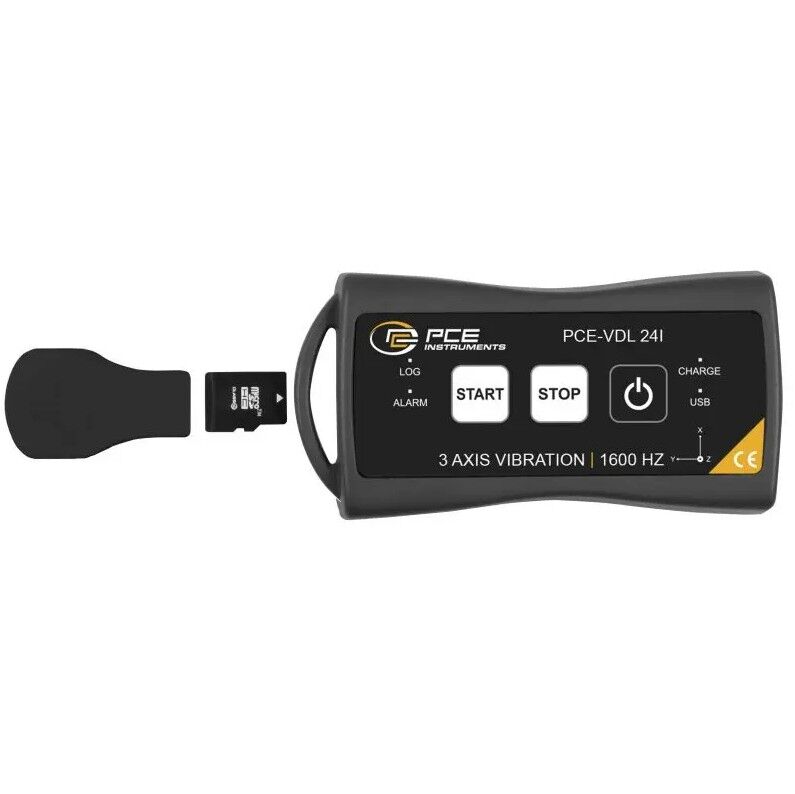

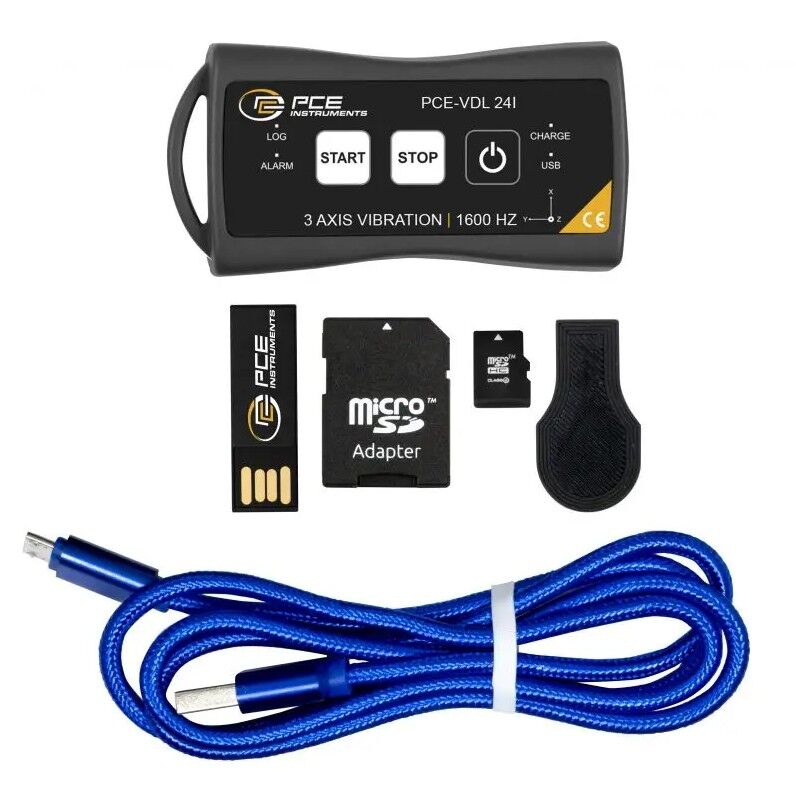

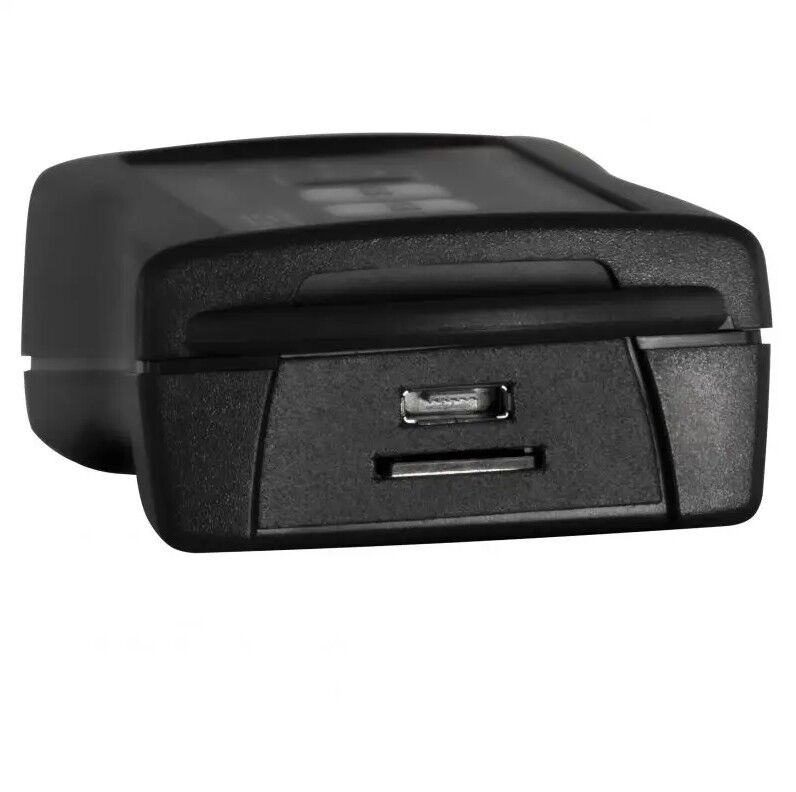

I valori misurati vengono salvati su scheda micro-SD. La capacità di memoria consente di registrare 2,5 milioni di valori per misura e fino a 3200 milioni di valori utilizzando una micro-SD da 32 GB. Questo permette di eseguire campagne di misura prolungate e di analizzare successivamente l’andamento delle vibrazioni tramite il software incluso. I dati possono essere trasferiti al PC tramite collegamento Micro USB oppure leggendo direttamente la scheda micro-SD con un adattatore.

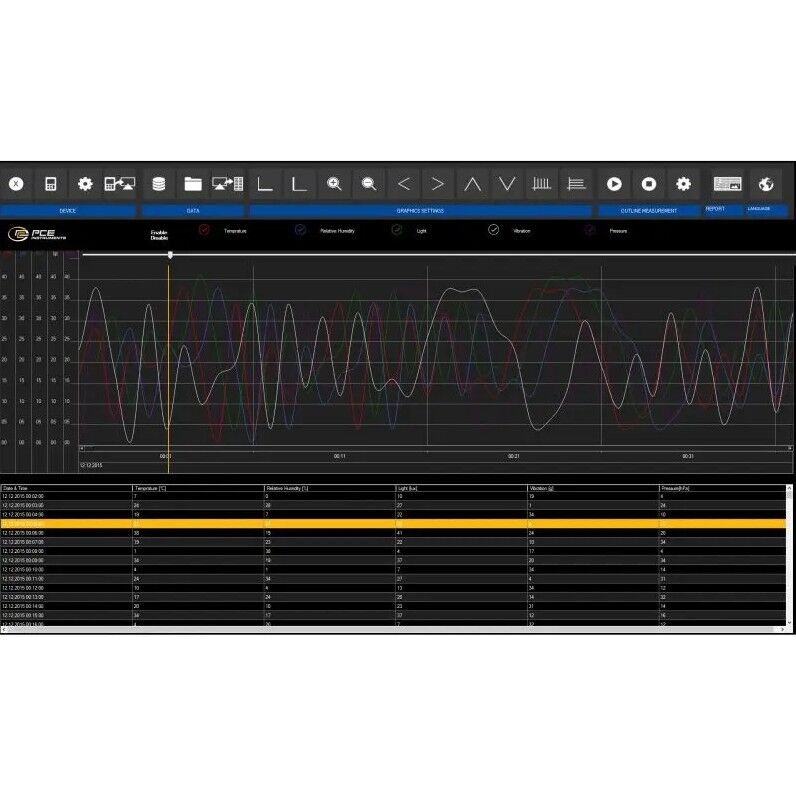

Il software per PC consente di configurare le misure, impostare i sensori coinvolti, selezionare la frequenza di campionamento, avviare o interrompere le registrazioni e analizzare le serie di misura in forma tabellare, grafica o statistica. Questa funzione è utile per individuare picchi, variazioni anomale, condizioni di funzionamento fuori norma e correlazioni tra accelerazioni e tempi di lavoro della macchina.

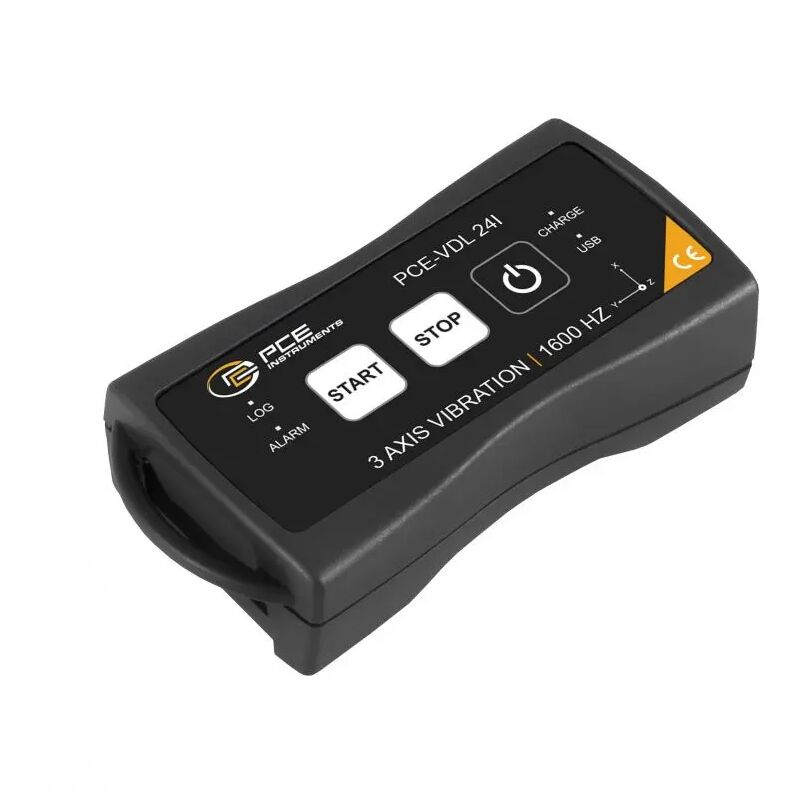

Il dispositivo dispone di tasti dedicati per START, STOP e accensione, oltre a LED di stato per registrazione, allarme, carica della batteria e collegamento USB. La batteria integrata al litio da 3,7 V / 500 mAh si ricarica tramite porta USB, rendendo lo strumento pratico per misure mobili e installazioni temporanee. Le dimensioni compatte di 86,8 x 44,1 x 22,2 mm e il peso di circa 60 g facilitano il posizionamento sull’oggetto da controllare.

Per misure affidabili di vibrazioni e urti è importante fissare saldamente il datalogger all’oggetto da misurare. Il manuale indica che il montaggio stabile è particolarmente utile quando vengono registrate oscillazioni, vibrazioni e urti, perché il dispositivo deve essere ben collegato all’oggetto per garantire letture accurate. In base all’applicazione può essere utilizzata anche la piastra di adattamento opzionale PCE-VDL MNT con fori, asole e parte posteriore magnetica.

Durante l’utilizzo è consigliabile definire in anticipo il punto di montaggio, la direzione degli assi, la frequenza di campionamento, la durata della registrazione e l’eventuale soglia di allarme. Una frequenza elevata è utile per eventi brevi e impatti rapidi, mentre frequenze più basse possono essere più adatte per monitoraggi prolungati. Dopo la registrazione, i dati possono essere analizzati per valutare l’ampiezza delle vibrazioni, identificare picchi anomali e documentare condizioni operative reali.

L’analizzatore di vibrazioni PCE-VDL 24I rappresenta quindi una soluzione pratica per registrare e analizzare accelerazioni triassiali in ambito industriale, manutentivo e logistico. La combinazione tra formato compatto, misura su 3 assi, campionamento fino a 1600 Hz, memoria micro-SD da 32 GB, interfaccia USB e software di analisi lo rende adatto a controlli su macchinari, prove dinamiche, verifiche di trasporto e analisi di eventi meccanici rapidi.
