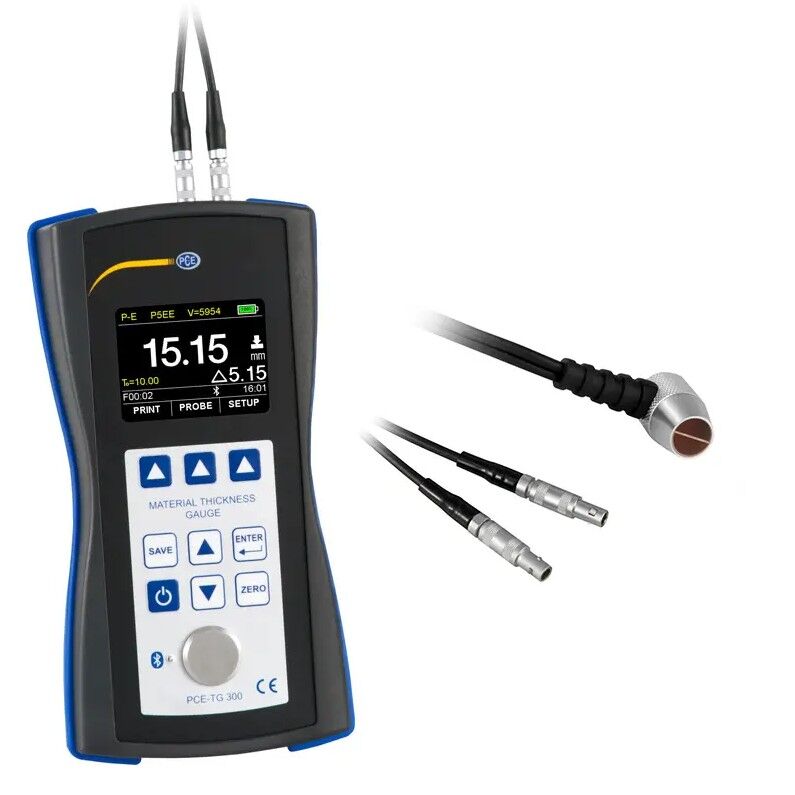

PCE Instruments PCE-TG 300-NO7 Misuratore a ultrasuoni con ampia gamma di misurazione, sensori personalizzati, memoria dati, stampa Bluetooth e schermo TFT per lettura precisa
(Tasse incl.: 1.313,45 €)
Il misuratore a ultrasuoni PCE-TG 300-NO7 offre un ampio range di misura fino a 200 mm e supporta la modalità eco-impulso o doppio-eco per materiali omogenei. Può essere dotato di sonde speciali per adattarsi a materiali con proprietà di smorzamento, come plastica o ghisa, e un sensore con angolo di 90° consente misurazioni in punti difficili. La velocità degli ultrasuoni è regolabile per garantire precisione. Il display TFT a colori facilita la lettura, mentre la memoria interna memorizza i dati e permette stampe tramite Bluetooth o USB.
Specifiche tecniche:
| Sensore PCE-TG-NO7 | |
| Range di misura | 0,65 - 200 mm (acciaio) |
| Diametro e spessore min. del tubo | Ø15 x 2 mm |
| Frequenza | 7 MHz |
| Diametro | Ø6 mm |
| Descrizione | Per materiali sottili o tubi molto curvi |
| Misuratore PCE-TG 300-NO7 | |
| Range di misura | P-E: Modalità impulso-eco 0,65 - 600 mm (acciaio) E-E: Modalità doppia eco 2,50 - 100 mm |
| Precisione | ±0,04 mm H[mm] (<10 mm); ±0,4% H[mm] (>10 mm); H fa riferimento allo spessore del materiale |
| Risoluzione | 0,1 mm / 0,01 mm / 0,001 mm (regolabile) |
| Materiali misurabili | Metalli, plastica, ceramica, resina epossidica, vetro e qualsiasi materiale omogeneo |
| Modalità di misura | Impulso-eco (Pulse-echo, rilevamento di errori e vuoti) Doppio-eco (Echo-echo, nasconde lo spessore del rivestimento) |
| Calibrazione | Calibrazione degli ultrasuoni, calibrazione a zero, calibrazione su due punti |
| Modalità di visualizzazione | Normale, modalità di scansione, modalità differenziale |
| Unità di misura | mm / pollici |
| Trasmissione dati | Stampa con Bluetooth USB 2.0 |
| Memoria | Non volatile per 100 gruppi di dati con 100 registrazioni ciascuno |
| Durata operativa | Funzionamento continuo 100 ore Modalità Stand-by automatica (regolabile) Modalità spegnimento automatica (regolabile) |
| Alimentazione | 4 x Batterie 1,5V AA |
| Display | LCD TFD da 320 x 240 pixel, display a colori con regolazione della luminosità |
| Condizioni operative | 0 - +50 °C, ≤80% U.R. senza condensa |
| Condizioni di stoccaggio | -20 - +70 °C, ≤80% U.R. senza condensa |
| Dimensioni | 185 x 97 x 40 mm |
| Peso | 375 g |
Il misuratore a ultrasuoni rappresenta un avanzato strumento di metrologia, progettato per determinare con elevata accuratezza lo spessore di materiali omogenei, indipendentemente dalla complessità della geometria del campione. Grazie a un range di misura esteso fino a 200 mm e alla disponibilità di modalità di rilevamento avanzate quali l’eco-impulso e il doppio-eco, il dispositivo consente un'analisi metrologica approfondita anche su superfici non perfettamente regolari o rivestite.
L’interazione delle onde ultrasoniche con il materiale sfrutta il principio della propagazione acustica, valutando il tempo di transito e il coefficiente di attenuazione per determinare spessori con risoluzione sub-micrometrica. La disponibilità di sensori a caratteristiche differenziate, tra cui trasduttori con geometrie dedicate all’analisi di materiali a elevato smorzamento acustico come plastica e ghisa, estende le possibilità di applicazione in ambiti ingegneristici complessi. La presenza di trasduttori con angolazioni particolari, come quelli a 90°, ottimizza le operazioni di misura in aree di difficile accesso, mantenendo un'elevata affidabilità dei dati raccolti.
L’integrazione di un display TFT a colori ad alta risoluzione garantisce una visualizzazione chiara delle misure anche in condizioni di illuminazione critica, mentre la regolazione fine della velocità degli ultrasuoni consente di adattare lo strumento alle specifiche caratteristiche fisiche e chimiche del materiale in esame. La memoria interna espandibile permette l’archiviazione sistematica dei dati per successiva elaborazione, facilitando analisi comparative e monitoraggio delle variazioni dimensionali nel tempo.
L’adozione di interfacce USB e connettività Bluetooth favorisce l’integrazione del dispositivo nei processi di digitalizzazione industriale, agevolando il trasferimento e l’elaborazione dei dati in ambienti di controllo qualità e ricerca avanzata. Il funzionamento a batteria ad alta efficienza garantisce operatività prolungata senza necessità di alimentazione esterna, rendendolo ideale per applicazioni in ambito ispettivo, sia in laboratorio che in contesti operativi sul campo.
L’utilizzo del misuratore a ultrasuoni si estende all’analisi di strutture metalliche, tubazioni, serbatoi e materiali compositi, risultando fondamentale nei settori dell’ingegneria meccanica, aerospaziale e automotive. L’elevata sensibilità dello strumento consente di identificare discontinuità strutturali, cavitazioni e difetti interni, fornendo informazioni essenziali per il controllo di qualità e la manutenzione predittiva. La sua precisione e versatilità lo rendono un asset indispensabile per garantire la conformità normativa e l’affidabilità strutturale nei processi industriali più esigenti.
Caratteristiche:
- Ampio range di misura
- Vari sensori disponibili
- Funzionamento a batteria
- Rilevamento di errori e vuoti
- Memoria dati
- Stampa tramite Bluetooth (opzionale)
Contenuto spedzione:
1 x Misuratore a ultrasuoni PCE-TG 300-NO7
1 x Sensore PCE-TG-NO7
1 x Gel di accoppiamento 100 ml
1 x Custodia per trasporto
4 x Batterie 1,5V AA
Istruzioni per l'uso (disponibili in download)
- Codice EAN:
- 4250348731128
- Costruttore:
- PCE INSTRUMENTS
- Tipologia:
- Ultrasuoni
