La termocamera PCE-TC 30N è uno strumento professionale per la diagnostica termica senza contatto, progettato per manutenzione preventiva, ricerca guasti e controllo rapido di impianti, componenti elettrici, macchinari, sistemi di riscaldamento, ventilazione e condizionamento. Permette di visualizzare le differenze di temperatura in forma di immagine termica, aiutando il tecnico a individuare surriscaldamenti, dispersioni, anomalie e punti critici prima che si trasformino in fermi macchina, guasti o condizioni di rischio.

La parte centrale della termocamera è un microbolometro non raffreddato con risoluzione 160 x 120 pixel, adatto per controlli di manutenzione e ispezioni tecniche in officina, stabilimento, cantiere o locale impianti. Il campo di temperatura da -20 a 450 °C consente di lavorare su numerose applicazioni industriali e impiantistiche, dalle superfici fredde fino a componenti soggetti a forte riscaldamento. La sensibilità termica di 70 mK permette di rilevare piccole variazioni di temperatura, utili per individuare differenze localizzate, ponti termici, attriti, dispersioni o surriscaldamenti progressivi.

La termocamera opera nella lunghezza d’onda 8 - 14 µm, con frequenza di aggiornamento 9 Hz e campo visivo FOV 35° x 26°. La messa a fuoco fissa rende lo strumento semplice da usare anche durante controlli rapidi, mentre la distanza minima di 0,15 m permette di analizzare componenti ravvicinati, morsetti, schede, connessioni, parti meccaniche e dettagli di impianto. La precisione è ±2 °C o ±2%, mentre a partire da 300 °C è indicata una precisione ±5%.

Uno dei parametri più importanti per ottenere misure corrette è l’emissività. La PCE-TC 30N permette la regolazione del grado di emissività da 0,01 a 1,00, così da adattare la misura al materiale osservato. Superfici verniciate, plastiche, gomma, metalli ossidati, acciaio lucido o superfici riflettenti non si comportano allo stesso modo dal punto di vista infrarosso; per questo motivo impostare correttamente l’emissività aiuta a migliorare l’attendibilità della lettura e a ridurre gli errori interpretativi.

La funzione immagine sovrapposta PiP, regolabile al 25%, 50%, 75% e 100%, consente di combinare l’immagine termica con l’immagine visibile, facilitando il riconoscimento del punto controllato. Questa funzione è molto utile quando si lavora su quadri elettrici, gruppi meccanici, impianti complessi o macchine con molti componenti vicini, perché permette di associare l’anomalia termica al componente reale e di documentare il controllo in modo più chiaro.

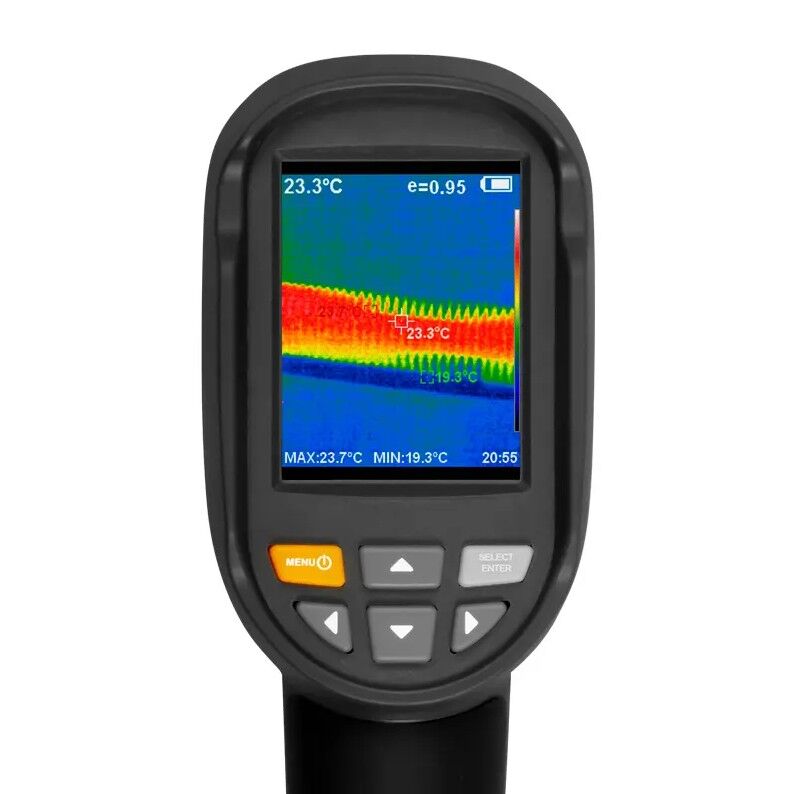

Il display TFT da 2,8" con risoluzione 320 x 240 pixel consente una visualizzazione immediata dell’immagine termica e delle informazioni di misura. Le palette colore disponibili, tra cui arcobaleno, ferro ossido rosso, colore freddo, bianco e nero, permettono di adattare la visualizzazione al tipo di analisi. Una palette ad alto contrasto può essere utile per individuare rapidamente punti caldi, mentre una visualizzazione più neutra può facilitare la lettura su superfici estese o con gradienti termici moderati.

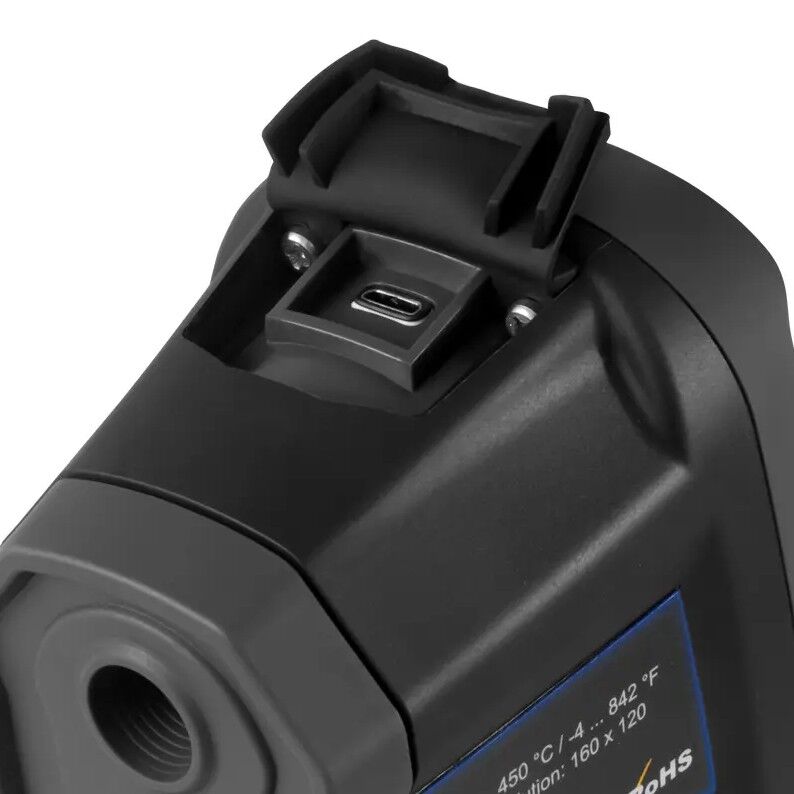

La termocamera dispone di una fotocamera da 300.000 pixel e di una memoria SD integrata da 3 GB, sufficiente per archiviare oltre 20.000 immagini in formato JPG. Questa capacità è particolarmente utile durante ispezioni programmate, audit di manutenzione, controlli su più macchine o verifiche periodiche di impianti. Le immagini possono essere trasferite a un PC tramite interfaccia Micro USB, utilizzata anche per la ricarica della batteria.

La PCE-TC 30N è indicata per il controllo di quadri elettrici, morsetti, connessioni, interruttori, relè, motori, cuscinetti, pompe, riduttori, scambiatori di calore, separatori di vapore, impianti HVAC, tubazioni, isolamenti e componenti soggetti a riscaldamento anomalo. In ambito elettrico aiuta a individuare collegamenti allentati, sovraccarichi, asimmetrie tra fasi e componenti deteriorati. In ambito meccanico permette di osservare attriti, lubrificazione insufficiente, cuscinetti in sofferenza e zone con generazione di calore non prevista.

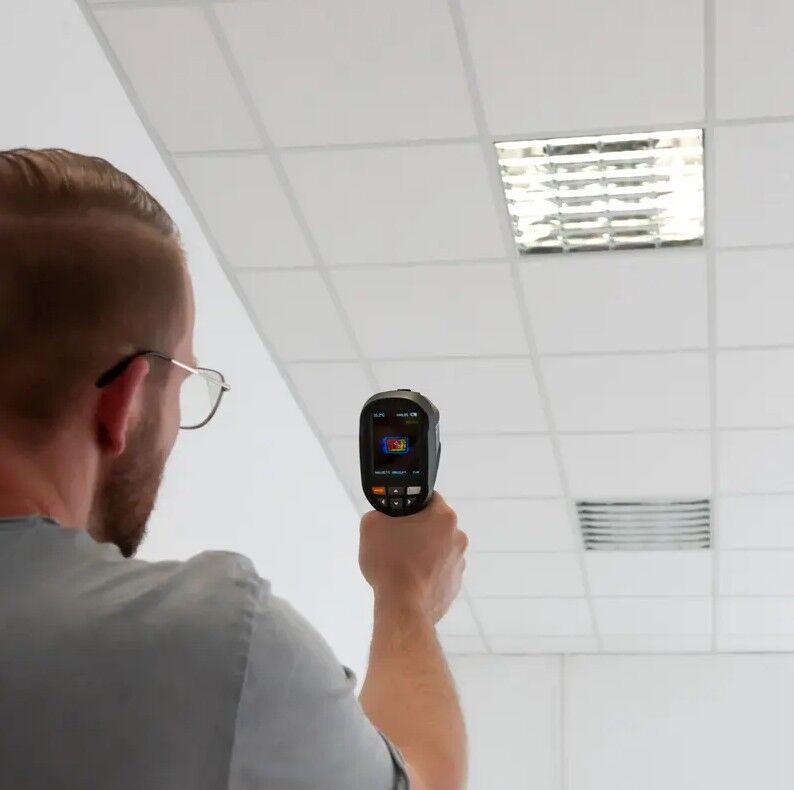

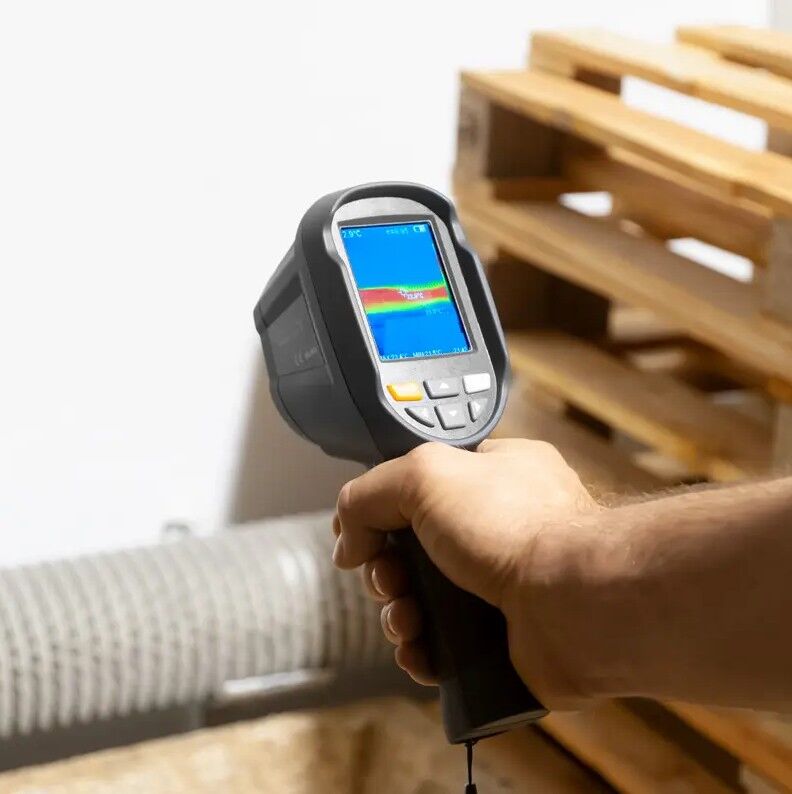

Nel controllo degli impianti di riscaldamento, ventilazione e condizionamento, la termocamera può essere utilizzata per verificare distribuzione del calore, perdite termiche, tubazioni, radiatori, canalizzazioni, punti freddi, isolamento e funzionamento generale degli impianti. Nella manutenzione preventiva permette di creare uno storico delle immagini e confrontare nel tempo lo stesso componente, individuando variazioni progressive prima che il guasto diventi evidente o provochi un fermo impianto.

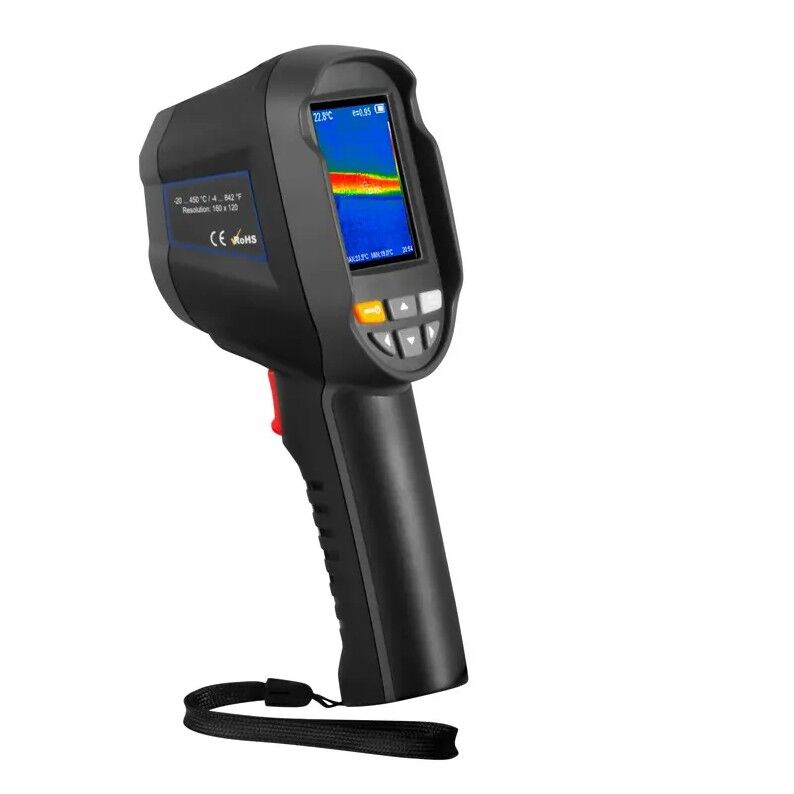

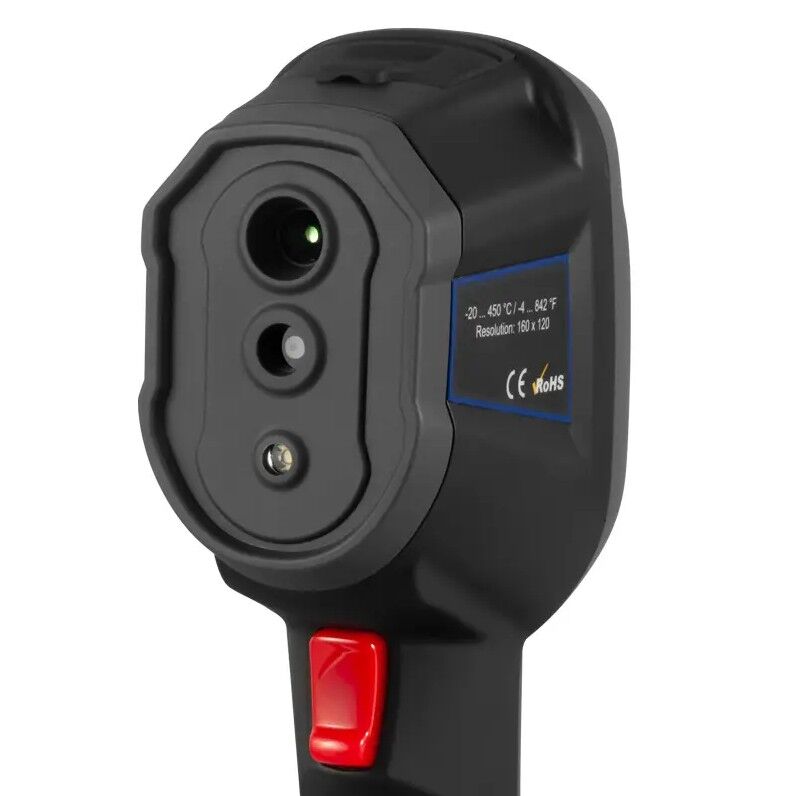

Il design ergonomico con impugnatura a pistola consente l’utilizzo con una sola mano e rende lo strumento pratico anche durante controlli prolungati o in aree poco accessibili. I LED integrati aiutano a localizzare meglio il punto di misura in zone scarsamente illuminate. Il peso di circa 389 g e le dimensioni 96 x 72 x 226 mm rendono la termocamera comoda da trasportare e adatta all’impiego quotidiano da parte di tecnici di manutenzione, elettricisti, installatori e personale tecnico.

L’alimentazione avviene tramite batteria 18650 integrata da circa 2800 mAh, con durata operativa tra 2 e 3 ore. L’alimentatore supporta ingresso 100 - 240 V AC 50/60 Hz e uscita 5 V / 2 A DC. Lo spegnimento automatico può essere impostato dopo 5, 20 minuti di inattività, contribuendo a preservare la batteria. Le condizioni operative sono da 0 a 45 °C con umidità relativa inferiore all’85% senza condensa, mentre le condizioni di stoccaggio sono da -20 a 60 °C.

Per ottenere risultati affidabili è consigliabile impostare l’emissività in base al materiale, evitare riflessi diretti su superfici lucide, mantenere una distanza di misura coerente, confrontare componenti simili nelle stesse condizioni operative e non interpretare un singolo punto caldo senza considerare carico, ambiente e funzionamento della macchina. Nei quadri elettrici, ad esempio, è utile confrontare le tre fasi tra loro; su motori e cuscinetti è utile confrontare componenti equivalenti o verificare l’andamento nel tempo.

La termocamera PCE-TC 30N è quindi una soluzione pratica e professionale per chi deve individuare rapidamente anomalie termiche e documentare interventi di manutenzione. La combinazione tra sensore 160 x 120 pixel, campo fino a 450 °C, sensibilità 70 mK, funzione PiP, palette colore, memoria per oltre 20.000 immagini e struttura ergonomica la rende adatta a manutenzione preventiva, controllo impianti, diagnostica elettrica, verifiche meccaniche e ispezioni tecniche in ambito industriale e civile.

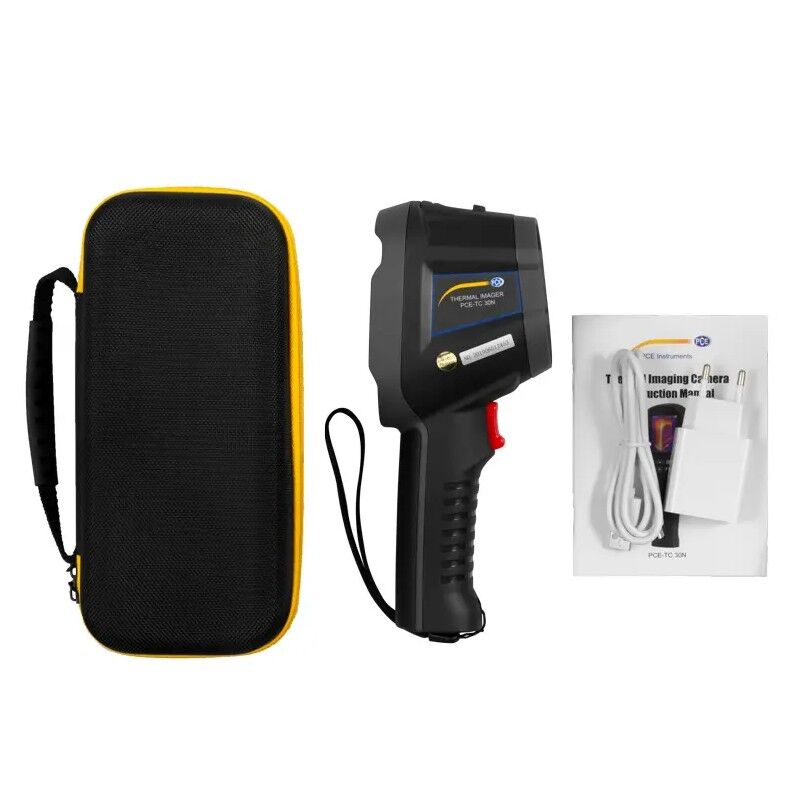

Contenuto spedizioni:

1 x Termocamera PCE-TC 30N
1 x Cavo Micro USB
1 x Alimentatore USB
1 x Borsa da trasporto
1 x Istruzioni per l'uso
