PCE Instruments PCE-PA 8300-2 Amperometro analizzatore di rete con display grafico, SD e pinze fino a 3000 A AC
(Tasse incl.: 3.680,25 €)
Il PCE-PA 8300-2 è un amperometro avanzato combinato con un analizzatore di armoniche, progettato per misurare e analizzare reti elettriche con precisione. Con capacità di misura fino a 3.000 A AC e 600 V AC, è in grado di rilevare potenza trifase, fattore di potenza, frequenza e angolo di fase, garantendo analisi complete e affidabili. Supporta l’analisi delle armoniche fino alla 50ª, visualizzabili su un display grafico integrato, e include una scheda di memoria SD per salvare dati e programmare intervalli di registrazione, facilitando misurazioni prolungate e dettagliate.
Un amperometro è uno strumento indispensabile per misurare l’intensità della corrente elettrica in un circuito, fornendo dati essenziali per l’analisi della rete elettrica e la diagnosi di anomalie. Il modello PCE-PA 8300-2 è un analizzatore di potenza trifase progettato per misurazioni precise e affidabili, con la capacità di rilevare correnti fino a 3.000 A AC e di effettuare un’analisi delle armoniche fino alla 50ª.
L’uso di un amperometro come il PCE-PA 8300-2 permette di controllare parametri fondamentali come potenza apparente, attiva e reattiva, offrendo una panoramica dettagliata sulle condizioni operative della rete. La sua scheda di memoria SD integrata consente la registrazione continua dei valori misurati, mentre la frequenza di registrazione programmabile permette di adattare il monitoraggio alle esigenze specifiche di ogni applicazione.
Specifiche tecniche:
| Misura della tensione (V AC) | ||
| Range di misura | Risoluzione | Precisione |
| 10 V - 600 V (fase a neutro) 10 V - 600 V (fase a fase) |
0,1 V | ±(0,5 % + 0,5 V) |
| Misura della corrente (A AC) con Set 2 | ||
| Range di misura | Risoluzione | Precisione |
| 30 A | 0,001 A (< 10 A) 0,01 A (>= 10 A) |
±(0,5 % + 0,1 A) |
| 300 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) |
±(0,5 % + 0,5 A) |
| 3.000 A | 0,1 A (< 1000 A) 1 A (>= 1000 A) |
±(0,5 A + 5 A) |
| Potenza attiva | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 9,999 kW | 0,001 kW | ±(1 % + 0,008 kW) |
| 10 - 99,99 kW | 0,01 kW | ±(1 % + 0,008 kW) |
| 100 - 999,9 kW | 0,1 kW | ±(1 % + 0,8 kW) |
| 1 - 9,999 MW | 0,001 MW | ±(1 % + 0,008 MW) |
| Potenza apparente | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 9,999 kVA | 0,001 kVA | ±(1 % + 0,008 kVA) |
| 10 - 99,99 kVA | 0,01 kVA | ±(1 % + 0,08 kVA) |
| 100 - 999,9 kVA | 0,1 kVA | ±(1 % + 0,8 kVA) |
| 1 - 9,999 MVA | 0,001 MVA | ±(1 % + 0,008 MVA) |
| Potenza reattiva | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 9,999 kVAR | 0,001 kVAR | ±(1 % + 0,008 kVAR) |
| 10 - 99,99 kVAR | 0,01 kVAR | ±(1 % + 0,08 kVAR) |
| 100 - 999,9 kVAR | 0,1 kVAR | ±(1 % + 0,8 kVAR) |
| 1 - 9,999 MVAR | 0,001 MVAR | ±(1 % + 0,008 MVAR) |
| Energia attiva | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 9,999 kWh | 0,001 kWh | ±(2 % + 0,008 kWh) |
| 10 - 99,99 kWh | 0,01 kWh | ±(2 % + 0,08 kWh) |
| 100 - 999,9 kWh | 0,01 kWh | ±(2 % + 0,8 kWh) |
| 1 - 9,999 MWh | 0,001 MWh | ±(2 % + 0,008 MWh) |
| Energia apparente | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 9,999 kVAh | 0,001 kVAh | ±(2 % + 0,008 kVAh) |
| 10 - 99,99 kVAh | 0,01 kVAh | ±(2 % + 0,08 kVAh) |
| 100 - 999,9 kVAh | 0,01 kVAh | ±(2 % + 0,8 kVAh) |
| 1 - 9,999 MVAh | 0,001 MVAh | ±(2 % + 0,008 MVAh) |
| Energia reattiva | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 9,999 kVARh | 0,001 kVARh | ±(2 % + 0,008 kVARh) |
| 10 - 99,99 kVARh | 0,01 kVARh | ±(2 % + 0,08 kVARh) |
| 100 - 999,9 kVARh | 0,01 kVARh | ±(2 % + 0,8 kVARh) |
| 1 - 9,999 MVARh | 0,001 MVARh | ±(2 % + 0,008 MVARh) |
| Fattore di potenza | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 1 | 0,01 | ± 0,04 |
| Angolo di fase | ||
| Range di misura | Risoluzione | Precisione |
| -180° - 180° | 0,1° | ± 1° |
| Frequenza | ||
| Range di misura | Risoluzione | Precisione |
| 45 - 65 Hz | 0,1 Hz | ± 0,1 Hz |
| Armoniche tensione alternata a 50/60 Hz | ||
| Range di misura | Risoluzione | Precisione |
| Ordine 1ª - 20ª | 0,1 V 0,1 % |
± (2 % + 0,5 V) ± (2 % + 10 cifre) |
| Ordine 21ª - 30ª | 0,1 V 0,1 % |
± (2 % + 0,5 V) ± (2 % + 20 cifre) |
| Ordine 31ª - 50ª | 0,1 V 0,1 % |
non specificata |
| Armoniche corrente alternata a 50/60 Hz | ||
| Range di misura | Risoluzione | Precisione |
| Ordine 1ª - 20ª | 0,1 A 0,1 % |
± (2 % + 0,5 A) ± (2 % + 10 cifre) |
| Ordine 21ª - 30ª | 0,1 A 0,1 % |
± (2 % + 0,5 A) ± (2 % + 20 cifre) |
| Ordine 31ª - 50ª | 0,1 A 0,1 % |
Non specificata |
| Specifiche tecniche generali | ||
| Display | LCD da 3,7 " (320 x 240 pixel) retroilluminato | |
| Standard di sicurezza | IEC1010 CAT III 600 V | |
| Impedenza di ingresso V AC | 10 MOhm | |
| Frequenza di funzionamento delle pinze amperometriche | 40 Hz - 1 kHz | |
| Frequenza di funzionamento delle pinze amperometriche testate | 45 Hz - 65 Hz | |
| Protezione contro il sovraccarico | V AC A AC |
720 V RMS 1300 A con pinze amperometriche |
| Memoria | Scheda SD | |
| Frequenza di campionamento | 1 secondo | |
| Funzione datalogger | Registrazione in tempo reale nella scheda SD | |
| Frequenza di registrazione | 2 - 7200 secondi | |
| Uscita dati (visualizzazione in tempo reale dal PC) | Mediante USB o RS-232, secondo il cavo di collegamento | |
| Temperatura operativa | 0 - +50 °C | |
| Umidità operativa | < 80 % U.R. | |
| Alimentazione | 8 x Batterie 1,5V AA, Alimentatore da 9V | |
| Consumo | Misuratore: 300 mA DC Pinze amperometriche: 34 mA DC |
|
| Diametro max. del cavo | 50 mm | |
| Dimensioni | Misuratore: 225 x 125 x 64 mm Pinze amperometriche: 210 x 64 x 33 mm Morsetto: 86 mm (esterno) |
|
| Peso | Misuratore: 948 g (con batterie inserite) Pinze amperometriche: 467 g (con cavo) |
|

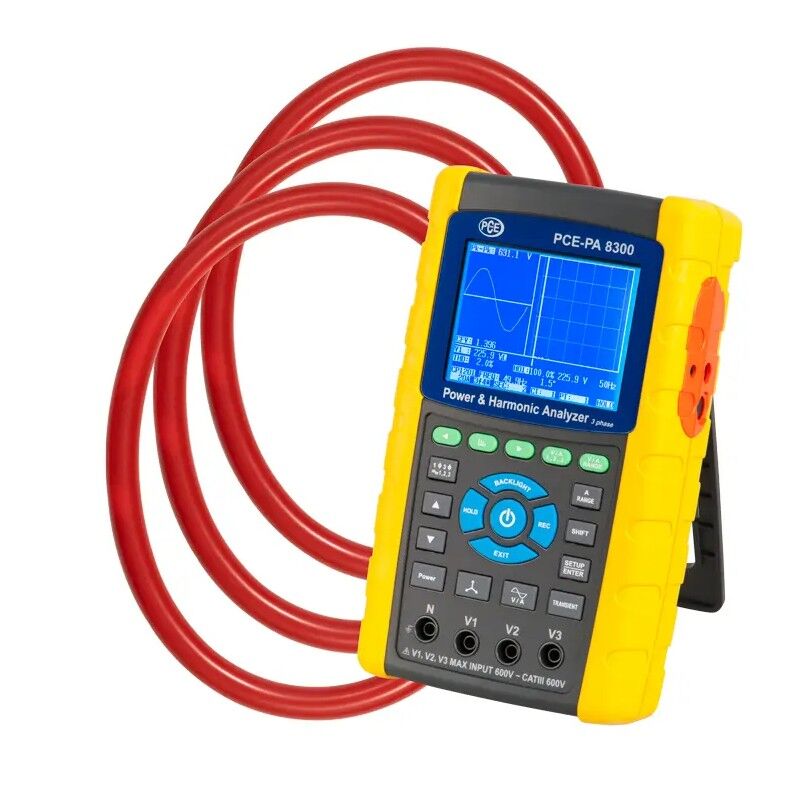

Il dispositivo è dotato di un display grafico LCD che facilita la lettura dei dati in tempo reale, visualizzando informazioni essenziali come la tensione fino a 600V AC, la frequenza e l’angolo di fase. Grazie alla capacità di rilevare distorsioni nella rete elettrica, questo strumento è ideale per la diagnostica di fluttuazioni di potenza, squilibri di carico e altre problematiche comuni negli impianti industriali.
L'applicazione di un amperometro come il PCE-PA 8300-2 si estende a molteplici settori, tra cui il monitoraggio di impianti industriali, la manutenzione di reti elettriche e l’analisi della qualità dell’energia. La compatibilità con pinze amperometriche fino a 3.000 A AC, inclusi modelli di altri produttori, ne aumenta la versatilità d’uso, rendendolo uno strumento indispensabile per ingegneri elettrici e tecnici specializzati.
La sua struttura robusta e l’auto-regolazione del range di misura (V AC) lo rendono adatto a condizioni di lavoro impegnative, garantendo misurazioni affidabili anche in ambienti difficili. Il PCE-PA 8300-2 è disponibile in due configurazioni differenti, ciascuna progettata per soddisfare le esigenze di professionisti del settore elettrico. Con questo strumento, l’analisi della potenza e della rete elettrica diventa più efficiente, precisa e adatta a esigenze professionali avanzate.
Caratteristiche:
- Analizzatore di potenza trifase
- Misura corrente fino a 3.000 A AC
- Disponibile con pinze fino a 3.000 A AC
- Analisi delle armoniche fino alla 50ª
- Misura potenza apparente, attiva e reattiva
- Misura il fattore di potenza
- Compatibile con pinze di altri produttori
- Scheda di memoria SD
- Frequenza di registrazione programmabile
- Misura tensione fino a 600V AC
- Misura frequenza e angolo di fase
- Display grafico con visualizzazione armoniche
- Struttura robusta
- Auto regolazione del range di misura (V AC)

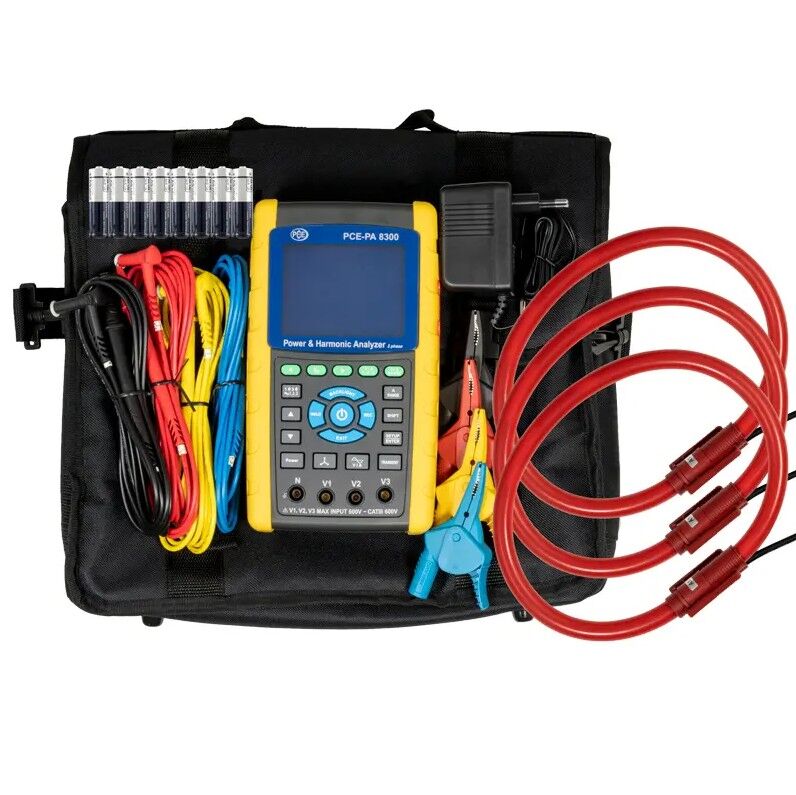

Contenuto spedizione:
1 x Amperometro PCE-PA 8300-2
3 x Pinze amperometriche PCE-PA C2 (3.000 A)
4 x Pinze a coccodrillo isolate
4 x Puntali di sicurezza
8 x Batterie 1,5V AA
1 x Alimentatore da 9V
1 x Custodia
1 x Scheda di memoria SD da 2 GB
1 x Istruzioni per l'uso (disponibili in download)
- Codice EAN:
- 4250348716767
- Costruttore:
- PCE INSTRUMENTS
- Risoluzione (mm):
- 0.1V
- Campo di misura:
- 10 - 600V
- Tipologia:
- Amperometro
