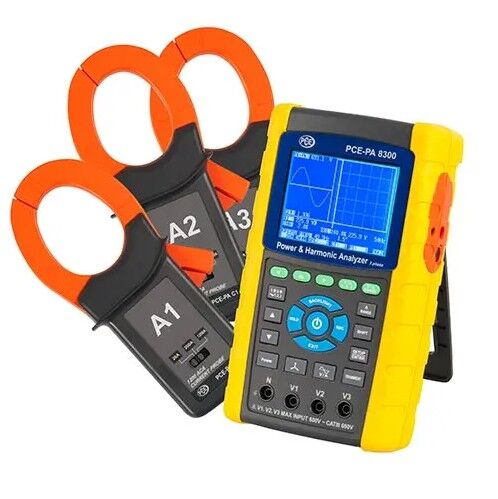

PCE Instruments PCE-PA 8300-1 Amperometro analizzatore di rete con display grafico, SD e pinze fino a 1.200 A AC
(Tasse incl.: 3.546,53 €)
L’amperometro PCE-PA 8300-1, combinato con un analizzatore di armoniche, è uno strumento avanzato per il monitoraggio e l’analisi di reti elettriche. Con capacità di misura fino a 1.200 A AC e 600 V AC, è in grado di rilevare potenza trifase, fattore di potenza, frequenza e angolo di fase. Supporta l’analisi delle armoniche fino alla 50ª, visualizzabili su un display grafico integrato. Dotato di una scheda di memoria SD, permette di salvare dati e programmare intervalli di registrazione per analisi prolungate e precise. La struttura robusta e l’auto-regolazione del range di misura lo rendono adatto a diverse applicazioni. Compatibile con pinze amperometriche fino a 1.200 A AC e accessori di altri produttori, è disponibile in due configurazioni, ideali per professionisti del settore elettrico.
L'amperometro è uno strumento essenziale per misurare e analizzare correnti elettriche, particolarmente utile in contesti industriali e ingegneristici. Il PCE-PA 8300-1 combina funzionalità di amperometro e analizzatore di armoniche, rendendolo uno strumento versatile per il monitoraggio di reti elettriche. Con una capacità di misura fino a 1.200 A AC e 600 V AC, è in grado di rilevare parametri come potenza trifase, fattore di potenza, frequenza e angolo di fase, garantendo analisi precise e affidabili. Inoltre, può misurare potenza apparente, attiva e reattiva, offrendo una visione completa delle prestazioni della rete elettrica.
Specifiche tecniche:
| Misura della tensione (V AC) | ||
| Range di misura | Risoluzione | Precisione |
| 10 V - 600 V (fase a neutro) 10 V - 600 V (fase a fase) |
0,1 V | ±(0,5 % + 0,5 V) |
| Misura della corrente (A AC) con Set 1 | ||
| Range di misura | Risoluzione | Precisione |
| 20 A | 0,001 A (< 10 A) 0,01 A (>= 10 A) |
±(0,5 % + 0,1 A) |
| 200 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) |
±(0,5 % + 0,5 A) |
| 1.200 A | 0,1 A (< 1000 A) 1 A (>= 1000 A) |
±(0,5 A + 5 A) |
| Potenza attiva | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 9,999 kW | 0,001 kW | ±(1 % + 0,008 kW) |
| 10 - 99,99 kW | 0,01 kW | ±(1 % + 0,008 kW) |
| 100 - 999,9 kW | 0,1 kW | ±(1 % + 0,8 kW) |
| 1 - 9,999 MW | 0,001 MW | ±(1 % + 0,008 MW) |
| Potenza apparente | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 9,999 kVA | 0,001 kVA | ±(1 % + 0,008 kVA) |
| 10 - 99,99 kVA | 0,01 kVA | ±(1 % + 0,08 kVA) |
| 100 - 999,9 kVA | 0,1 kVA | ±(1 % + 0,8 kVA) |
| 1 - 9,999 MVA | 0,001 MVA | ±(1 % + 0,008 MVA) |
| Potenza reattiva | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 9,999 kVAR | 0,001 kVAR | ±(1 % + 0,008 kVAR) |
| 10 - 99,99 kVAR | 0,01 kVAR | ±(1 % + 0,08 kVAR) |
| 100 - 999,9 kVAR | 0,1 kVAR | ±(1 % + 0,8 kVAR) |
| 1 - 9,999 MVAR | 0,001 MVAR | ±(1 % + 0,008 MVAR) |
| Energia attiva | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 9,999 kWh | 0,001 kWh | ±(2 % + 0,008 kWh) |
| 10 - 99,99 kWh | 0,01 kWh | ±(2 % + 0,08 kWh) |
| 100 - 999,9 kWh | 0,01 kWh | ±(2 % + 0,8 kWh) |
| 1 - 9,999 MWh | 0,001 MWh | ±(2 % + 0,008 MWh) |
| Energia apparente | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 9,999 kVAh | 0,001 kVAh | ±(2 % + 0,008 kVAh) |
| 10 - 99,99 kVAh | 0,01 kVAh | ±(2 % + 0,08 kVAh) |
| 100 - 999,9 kVAh | 0,01 kVAh | ±(2 % + 0,8 kVAh) |
| 1 - 9,999 MVAh | 0,001 MVAh | ±(2 % + 0,008 MVAh) |
| Energia reattiva | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 9,999 kVARh | 0,001 kVARh | ±(2 % + 0,008 kVARh) |
| 10 - 99,99 kVARh | 0,01 kVARh | ±(2 % + 0,08 kVARh) |
| 100 - 999,9 kVARh | 0,01 kVARh | ±(2 % + 0,8 kVARh) |
| 1 - 9,999 MVARh | 0,001 MVARh | ±(2 % + 0,008 MVARh) |
| Fattore di potenza | ||
| Range di misura | Risoluzione | Precisione |
| 0 - 1 | 0,01 | ± 0,04 |
| Angolo di fase | ||
| Range di misura | Risoluzione | Precisione |
| -180° - 180° | 0,1° | ± 1° |
| Frequenza | ||
| Range di misura | Risoluzione | Precisione |
| 45 - 65 Hz | 0,1 Hz | ± 0,1 Hz |
| Armoniche tensione alternata a 50/60 Hz | ||
| Range di misura | Risoluzione | Precisione |
| Ordine 1ª - 20ª | 0,1 V 0,1 % |
± (2 % + 0,5 V) ± (2 % + 10 cifre) |
| Ordine 21ª - 30ª | 0,1 V 0,1 % |
± (2 % + 0,5 V) ± (2 % + 20 cifre) |
| Ordine 31ª - 50ª | 0,1 V 0,1 % |
non specificata |
| Armoniche corrente alternata a 50/60 Hz | ||
| Range di misura | Risoluzione | Precisione |
| Ordine 1ª - 20ª | 0,1 A 0,1 % |
± (2 % + 0,5 A) ± (2 % + 10 cifre) |
| Ordine 21ª - 30ª | 0,1 A 0,1 % |
± (2 % + 0,5 A) ± (2 % + 20 cifre) |
| Ordine 31ª - 50ª | 0,1 A 0,1 % |
Non specificata |
| Specifiche tecniche generali | ||
| Display | LCD da 3,7 " (320 x 240 pixel) retroilluminato | |
| Standard di sicurezza | IEC1010CAT III 600 V | |
| Impedenza di ingresso V AC | 10 M Ohm | |
| Frequenza di funzionamento delle pinze amperometriche | 40 Hz - 1 kHz | |
| Frequenza di funzionamento delle pinze amperometriche testate | 45 Hz - 65 Hz | |
| Protezione contro il sovraccarico V AC | 720 V RMS | |
| Protezione contro il sovraccarico A AC | 1300 A con pinze amperometriche | |
| Memoria | Scheda SD | |
| Frequenza di campionamento | 1 secondo | |
| Funzione datalogger | Registrazione in tempo reale nella scheda SD | |
| Frequenza di registrazione | 2 - 7200 secondi | |
| Uscita dati (visualizzazione in tempo reale dal PC) | Mediante USB o RS-232, secondo il cavo di collegamento | |
| Temperatura operativa | 0 - +50 °C | |
| Umidità ambientale consentita | < 80 % U.R. | |
| Alimentazione | 8 x pile 1,5 V AA, Alimentatore da 9V | |
| Consumo | Misuratore: 300 mA DC Pinze amperometriche: 34 mA DC |
|
| Diametro max. del cavo | 50 mm | |
| Dimensioni | Misuratore: 225 x 125 x 64 mm Pinze amperometriche: 210 x 64 x 33 mm Morsetto: 86 mm (esterno) |
|
| Peso | Misuratore: 948 g (con pile inserite) Pinze amperometriche: 467 g (con cavo) |
|
Strumenti come il PCE-PA 8300-1 sono progettati per semplificare il lavoro degli ingegneri, grazie a funzionalità avanzate come l’analisi delle armoniche fino alla 50ª e un display grafico che permette di visualizzare i risultati in modo chiaro e immediato. La presenza di una scheda di memoria SD consente di salvare i dati e programmare intervalli di registrazione, facilitando analisi prolungate e dettagliate. Questo è particolarmente utile per identificare distorsioni o anomalie nelle reti elettriche, migliorando l’efficienza e la sicurezza degli impianti. La frequenza di registrazione programmabile permette di personalizzare le misurazioni in base alle esigenze specifiche.
Le pinze amperometriche incluse, compatibili anche con accessori di altri produttori, permettono di adattare lo strumento a diverse esigenze operative. La struttura robusta e l’auto-regolazione del range di misura lo rendono adatto a condizioni di lavoro impegnative, mentre la capacità di misurare fino a 9999 MW lo rende ideale per applicazioni ad alta potenza. Il display LCD integrato facilita la lettura dei dati, mentre la visualizzazione delle armoniche sul display grafico aiuta a identificare rapidamente eventuali problemi.
I campi di applicazione di questo amperometro spaziano dalla manutenzione industriale al monitoraggio di impianti elettrici complessi, passando per l’analisi di qualità dell’energia in ambito civile e industriale. Grazie alla sua precisione e alla capacità di misurare potenza apparente, attiva e reattiva, è uno strumento indispensabile per chiunque operi nel settore dell’ingegneria elettrica o della gestione energetica. Con il PCE-PA 8300-1, le misurazioni diventano più efficienti, accurate e adatte a esigenze professionali avanzate.
Caratteristiche:
- Misura della potenza trifase
- Misura corrente fino a 1.200 A AC
- Disponibile con pinze fino a 1.200 A AC
- Analisi delle armoniche fino alla 50ª
- Misura potenza apparente, attiva e reattiva
- Misura il fattore di potenza
- Compatibile con pinze di altri produttori
- Scheda di memoria SD
- Frequenza di registrazione programmabile
- Misura tensione fino a 600 V AC
- Misura frequenza e angolo di fase
- Display grafico con visualizzazione armoniche
- Struttura robusta
- Auto regolazione del range di misura (V AC)
Contenuto spedizione:
1 x Amperometro PCE-PA 8300-1
3 x Pinze amperometriche PCE-PA C1 (1.200 A)
4 x Pinze a coccodrillo isolate
4 x Puntali di sicurezza
8 x Pile 1,5V AA
1 x Alimentatore da 9V
1 x Custodia
1 x Scheda di memoria SD da 2 GB
1 x Istruzioni per l'uso
- Codice EAN:
- 4250348716750
- Tipologia:
- Amperometro
- Costruttore:
- PCE INSTRUMENTS
- Risoluzione (mm):
- 0.1V
- Campo di misura:
- 10 - 600V
