L’amperometro PCE-PA 8000 è uno strumento professionale per l’analisi elettrica di circuiti monofase e trifase, progettato per misurare e registrare in tempo reale corrente, tensione, potenza, energia, fattore di potenza, angolo di fase e frequenza di rete. È una soluzione adatta a elettricisti, manutentori industriali, tecnici energia, installatori e responsabili di impianto che devono controllare il comportamento elettrico di macchinari, quadri, linee di alimentazione, motori, utenze produttive e reti di distribuzione.

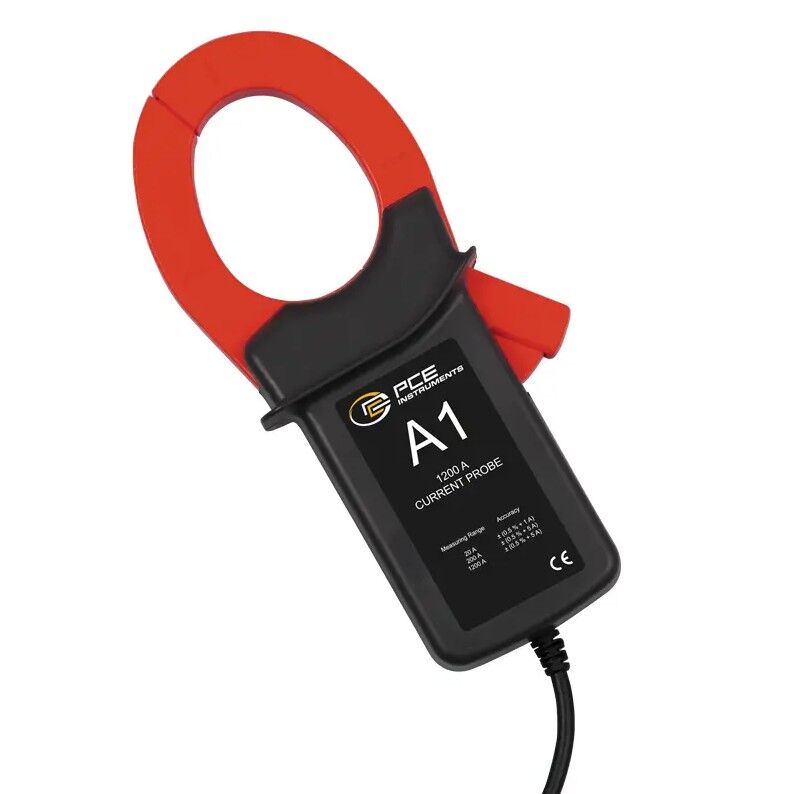

Il PCE-PA 8000 consente l’analisi di rete su sistemi a 3 fasi/4 conduttori, 3 fasi/3 conduttori, 1 fase/2 conduttori e 1 fase/3 conduttori. Questa versatilità permette di utilizzare lo strumento in molti contesti operativi, dalla verifica di un impianto industriale trifase al controllo di un’utenza monofase, fino all’analisi di carichi elettrici complessi. Le pinze amperometriche incluse permettono la misura della corrente senza interrompere il circuito, con possibilità di lavorare su cavi fino a 50 mm di diametro.

Lo strumento misura la tensione AC da 10 a 600 V con risoluzione di 0,1 V e misura la corrente AC fino a 1200 A, con range da 20 A, 200 A e 1200 A. La misura del valore efficace reale di corrente e tensione permette di ottenere letture più affidabili anche in presenza di forme d’onda non perfettamente sinusoidali, condizione frequente negli impianti moderni con inverter, alimentatori elettronici, motori, quadri automatici e carichi industriali variabili.

Oltre a corrente e tensione, il PCE-PA 8000 misura la potenza attiva, apparente e reattiva. La potenza attiva, espressa in W, kW o MW, rappresenta l’energia effettivamente trasformata in lavoro utile, calore, movimento o processo produttivo. La potenza apparente, espressa in VA, kVA o MVA, rappresenta la potenza complessiva richiesta dall’impianto. La potenza reattiva, espressa in VAR, kVAR o MVAR, indica la componente legata a campi magnetici ed elettrici, tipica di motori, trasformatori e carichi induttivi. Queste misure sono fondamentali per valutare assorbimenti, rendimento, sovradimensionamenti e possibili inefficienze energetiche.

Il fattore di potenza, misurabile da 0 a 1 con risoluzione 0,01, consente di capire quanto l’energia assorbita viene realmente utilizzata dal carico. Un fattore di potenza basso può indicare presenza elevata di energia reattiva, carichi induttivi importanti o necessità di rifasamento. L’angolo di fase, misurabile da -180° a 180° con risoluzione 0,1°, aiuta a interpretare lo sfasamento tra tensione e corrente e risulta utile nelle verifiche su motori, linee trifase, quadri elettrici, gruppi di rifasamento e impianti con carichi non lineari.

La funzione di misura dell’energia permette di registrare energia attiva, apparente e reattiva nel tempo. Questo è particolarmente utile per controllare i consumi di una macchina, di una linea produttiva, di un reparto, di un quadro elettrico o di un impianto completo. Le misure prolungate permettono di individuare picchi di assorbimento, carichi anomali, consumi fuori orario, squilibri tra fasi, variazioni di potenza e condizioni che possono incidere sui costi energetici o sull’affidabilità dell’impianto.

Uno dei punti di forza del PCE-PA 8000 è la registrazione dei dati su memory card SD. I valori misurati vengono salvati in formato Excel, così possono essere analizzati successivamente al computer senza procedure complesse. La frequenza di campionamento è regolabile da 2 a 7200 secondi, permettendo sia acquisizioni ravvicinate per analisi dinamiche sia registrazioni più lunghe per monitoraggi energetici su ore o giornate di lavoro. Il calendario in tempo reale integrato consente di associare le misure al momento esatto della registrazione.

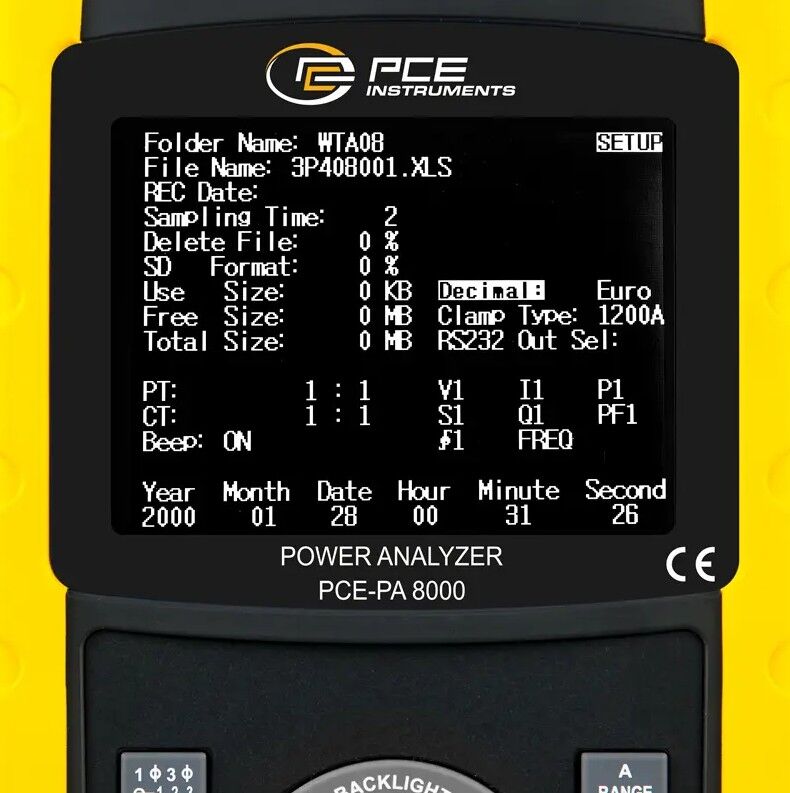

Il display LCD retroilluminato da 3,7", con risoluzione 320 x 240 pixel, permette di visualizzare in modo chiaro i valori elettrici principali durante il controllo. Questo facilita le verifiche sul campo, soprattutto quando il tecnico deve controllare rapidamente corrente, tensione, potenza e andamento del carico senza attendere l’analisi successiva al PC. L’interfaccia dati USB o RS-232 consente inoltre la misura in tempo reale tramite computer, in base al cavo di connessione utilizzato.

Lo strumento rispetta lo standard di sicurezza IEC1010 CAT III 600 V ed è dotato di protezione contro sovraccarico fino a 720 V rms per la misura V AC e fino a 1300 A con pinze per corrente. Queste caratteristiche lo rendono adatto a verifiche professionali su impianti elettrici, quadri e reti di distribuzione entro i limiti previsti. Come per ogni strumento elettrico, l’utilizzo deve essere effettuato da personale qualificato, rispettando le procedure di sicurezza e utilizzando dispositivi di protezione individuale adeguati.

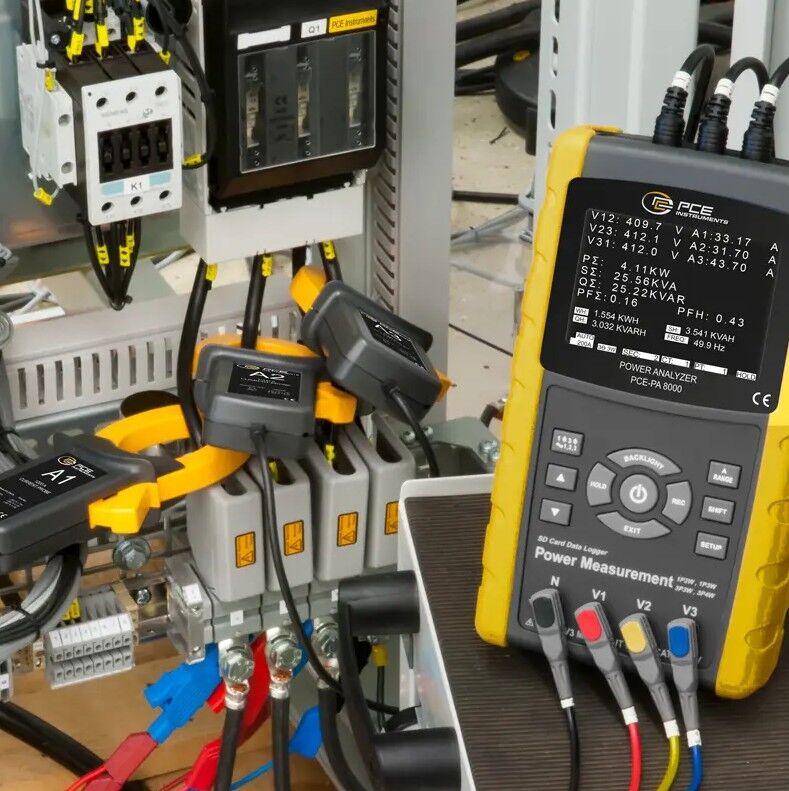

Il PCE-PA 8000 trova impiego nella manutenzione preventiva e straordinaria, nel controllo dei consumi, nella diagnosi di anomalie elettriche, nel collaudo di impianti, nella verifica di motori, compressori, pompe, linee produttive, sistemi HVAC, macchine utensili, trasformatori, quadri di distribuzione e utenze industriali. È utile anche per energy audit, analisi del fattore di potenza, verifica del bilanciamento delle fasi, controllo di sovraccarichi e documentazione dei dati elettrici misurati.

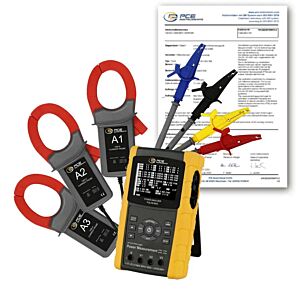

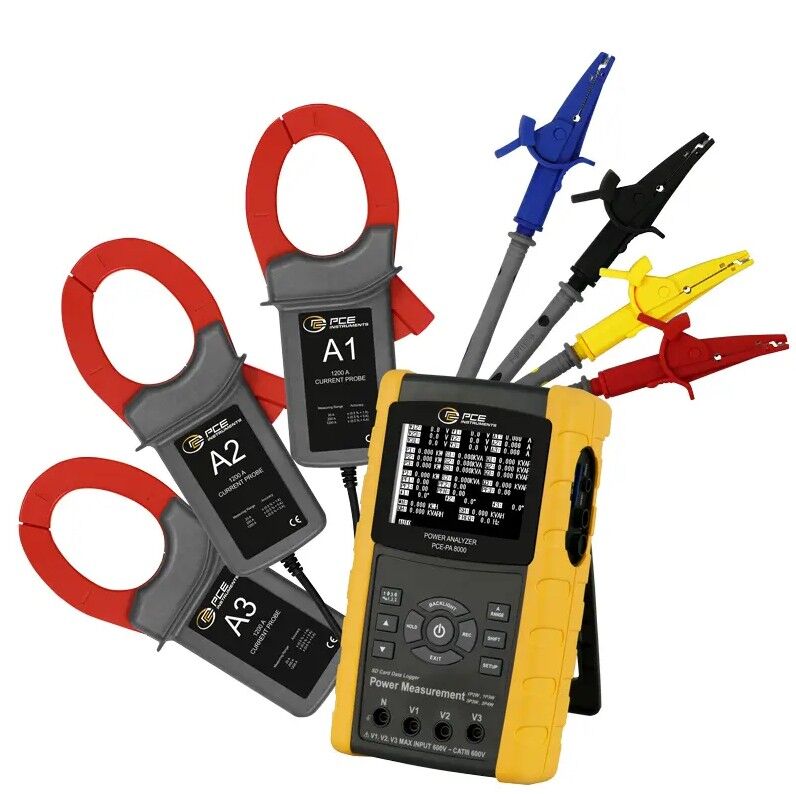

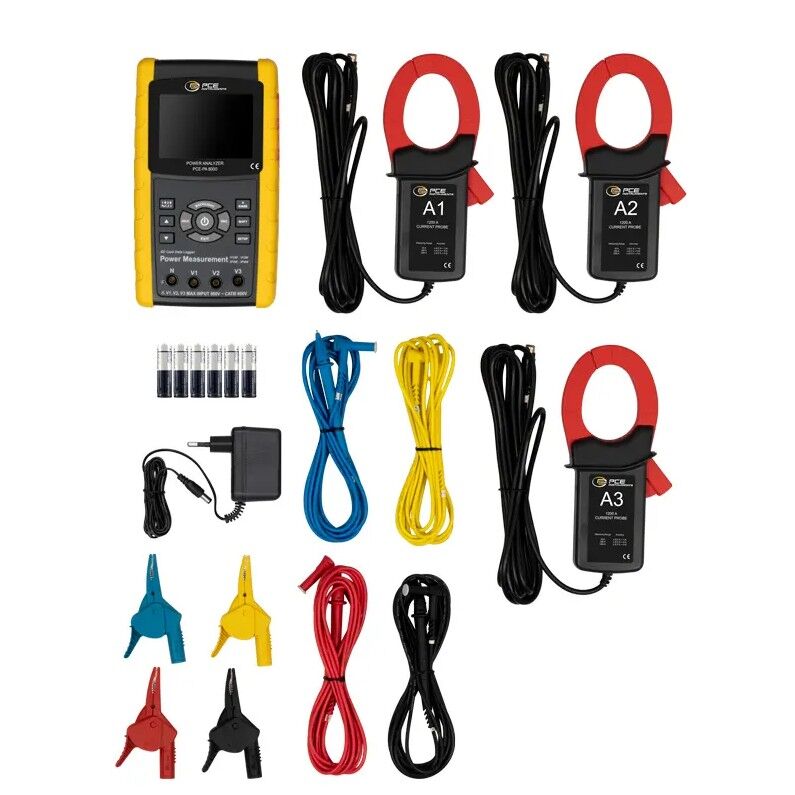

La dotazione comprende 1 amperometro PCE-PA 8000, 3 pinze per corrente, 4 cavi di prova, 4 pinze a coccodrillo, 1 memory card SD da 2 GB, 1 alimentatore 9 V DC, 8 batterie da 1,5 V AA, 1 valigetta da trasporto e istruzioni per l’uso. Questa configurazione rende lo strumento pronto per misure sul campo, verifiche in officina, controlli su impianti e analisi tecniche documentabili.
