Misura di isolamento
Tensione di prova / Corrente di prova
50 V 1 mA @ 50 kΩ
Range di misura	0,01 - 5 MΩ  5 - 50 MΩ  50 - 500 MΩ  500 - 1000 MΩ
Risoluzione	0,0001 MΩ 0,001 MΩ 0,01 MΩ 0,1 MΩ
Precisione	± (4 % + 20 digit) ± (4 % + 20 digit) ± (4 % + 20 digit) Non specificato
125 V 1 mA @ 125 kΩ
Range di misura	0,01 - 5 MΩ  5 - 50 MΩ  50 - 500 MΩ  500 - 1000 MΩ
Risoluzione	0,001 MΩ 0,001 MΩ 0,01 MΩ 0,1 MΩ
Precisione	± (2 % + 20 digit) ± (2 % + 20 digit) ± (3 % + 20 digit) ± (4 % + 20 digit)
250 V 1 mA @ 250 kΩ
Range di misura	0,01 - 5 MΩ  5 - 50 MΩ  50 - 500 MΩ  500 - 1000 MΩ
Risoluzione	0,0001 MΩ 0,001 MΩ 0,01 MΩ 0,1 MΩ
Precisione	± (2 % + 20 digit) ± (2 % + 20 digit) ± (3 % + 20 digit) ± (4 % + 20 digit)
500 V 1 mA @ 500 kΩ
Range di misura	0,01 - 5 MΩ  5 - 50 MΩ  50 - 500 MΩ  500 - 1000 MΩ
Risoluzione	0,0001 MΩ 0,001 MΩ 0,01 MΩ 0,1 MΩ
Precisione	± (2 % + 20 digit) ± (2 % + 20 digit) ± (3 % + 20 digit) ± (4 % + 20 digit)
1000 V 1 mA @ 1000 kΩ
Range di misura	0,01 - 5 MΩ  5 - 50 MΩ  50 - 500 MΩ  500 - 1000 MΩ
Risoluzione	0,0001 MΩ 0,001 MΩ 0,01 MΩ 0,1 MΩ
Precisione	± (2 % + 20 digit) ± (2 % + 20 digit) ± (3 % + 20 digit) ± (4 % + 20 digit)
Corrente di cortocircuito	<1,5 mA
Multimetro
Tensione continua
Range di misura	50 mV 500 mV 5 V 50 V 500 V 1000 V
Risoluzione	0,001 mV 0,01 mV 0,0001 V 0,001 V 0,01 V 0,1 V
Precisione	± (0,06 % + 20 digit) ± (0,06 % + 6 digit) ± (0,06 % + 4 digit) ± (0,06 % + 4 digit) ± (0,06 % + 4 digit) ± (0,1 % + 3 digit)
Tensione alternata
Range di misura	50 mV
Risoluzione	0,001 mV
Precisione	± (1 % + 50 digit)
AC + DC
Range di misura	500 mV
Risoluzione	0,01 mV
Precisione	± (1 % + 50 digit)
50 - 1000 Hz
Range di misura	5 V 50 V 500 V 1000 V
Risoluzione	0,0001 V 0,001 V 0,01 V 0,1 V
Precisione	± (1 % + 30 digit) ± (1 % + 30 digit) ± (1 % + 30 digit) ± (1 % + 30 digit)
La precisione indicata si riferisce a tensioni alternate tra 5 e 100% del range di misura
Corrente continua
Range di misura	500 µA 5000 µA 50 mA 500 mA 10 A
Risoluzione	0,01 µA 0,1 µA 0,001 mA 0,01 A 0,001 A
Precisione	± (1% + 30 digit) ± (1% + 30 digit) ± (1% + 30 digit) ± (1% + 30 digit) ± (1% + 30 digit)
Corrente alternata
Range di misura	500 µA
Risoluzione	0,01 µA
Precisione	± (1 % + 30 digit)
AC + DC
Range di misura	5000 µA
Risoluzione	0,1 µA
Precisione	± (1 % + 30 digit)
50 - 1000 Hz
Range di misura	50 mA 500 mA 10 A
Risoluzione	0,001 mA 0,01 A 0,001 A
Precisione	± (1 % + 30 digit) ± (1 % + 30 digit) ± (1 % + 30 digit)
La precisione indicata si riferisce a correnti alternate tra 5 e 100% del range di misura
Resistenza
Range di misura	50 Ω 500 Ω 5 kΩ 50 kΩ 500 kΩ 5 MΩ 50 MΩ
Risoluzione	0,01 Ω 0,1 Ω 0,0001 kΩ 0,001 kΩ 0,01 kΩ 0,0001 MΩ 0,001 MΩ
Precisione	± (0,2 % + 20 digit) ± (0,1 % + 10 digit) ± (0,1 % + 3 digit) ± (0,1 % + 3 digit) ± (0,1 % + 3 digit) ± (1 % + 10 digit) ± (1,5 % + 50 digit)
Capacità
Range di misura	50 nF 50 nF 500 nF 5 µF 50 µF 500 µF 5 mF 50 mF
Risoluzione	0,001 nF 0,01 nF 0,1 nF 0,001 µF 0,01 µF 0,1 µF 0,001 mF 0,01 mF
Precisione	± (1,5 % + 50 digit) ± (1,5 % + 10 digit) ± (1,5 % + 10 digit) ± (1,5 % + 5 digit) ± (1,5 % + 5 digit) ± (1,5 % + 5 digit) ± (3 % + 30 digit) ± (3 % + 30 digit)
Frequenza (Elettrica)
Range di misura	50 Hz 500 Hz 5 kHz 50 kHz 500 kHz 5 MHz 50 MHz 100 MHz
Risoluzione	0,001 Hz 0,01 Hz 0,0001 kHz 0,001 kHz 0,01 kHz 0,0001 MHz 0,001 MHz 0,01 MHz
Precisione	± (0,02 % + 3 digit) ± (0,02 % + 3 digit) ± (0,02 % + 3 digit) ± (0,02 % + 3 digit) ± (0,02 % + 3 digit) ± (0,02 % + 3 digit) ± (0,02 % + 3 digit) Non specificata
Sensibilità: 0,8V RMS min @ 20% - 80% Duty Cycle < 100 kHz 5V RMS min @ 20% - 80% > 100 kHz
Frequenza (Elettrica)
Range di misura	40 Hz - 10 kHz
Risoluzione	0,01 1 Hz - 0,001 kHz
Precisione	± (0,1 %)
Duty Cycle
Range di misura	0,1 - 99,9%
Risoluzione	0,01%
Precisione	± (1,2 % + 2 digit)
Larghezza di impulso	100 µS - 100 ms Frequenza: 5 Hz - 150 kHz
Temperatura / Termocoppia tipo K
Range di misura	-58 - 2462 °F / -50 - 13350 °C
Risoluzione	0,1 °F / 0,1 °C
Precisione	± (0,5 % + 7 °F) / ± (0,5 % + 3,5 °C)
4 - 20 mA %
Range di misura	-25 - 125%
Risoluzione	0,01%
Precisione	± 50 digit
Resistenza Range di misura 50 Ω
Range di misura	50 Ω 500 Ω
Risoluzione	0,001 Ω 0,01 Ω
Precisione	± (1 % + 20 digit) ± (1 % + 20 digit)
Tensione a vuoto: 5V; Protezione da sovraccarico: 250V
Specifiche tecniche generali
Memoria	9999 valori
Design	Doppia struttura, IP67 (resistente all'acqua e alla polvere)
Prova anti-caduta	2 m
Test dei diodi	Corrente di prova 0,9 mA Tensione in vuoto 2,8 V
Test di continuità	Segnale acustico con resistenza < 35 Ω Corrente di prova < 0,35 mA
Rilevamento valore picco	Rilevamento > 1ms
Sensore di temperatura	Termocoppia tipo K
Impedenza di ingresso	Tensione continua: > 10 MΩ Tensione alternata: > 9 MΩ
Accoppiamento AC	TRMS
Ampiezza di banda tensione AC	50 Hz - 1 kHz
Fattore di cresta	<3 con 500 V < 1,5 con 1000 V
Display	LCD da 50000 digit con grafico a barre, retroilluminato
Spegnimento	Dopo 15 minuti di inattività
Frequenza di campionamento / Aggiornamento del display	10 Hz
Alimentazione	6 x Batterie da 1,5V AA
Fusibili	mA,µA: 0,5 A / 1000 V ceramica A: 10 A / 1000 V ceramica
Condizioni operative	5 - 40 °C / max. 80% U.R.
Condizioni di stoccaggio	-20 - 60 °C / max. 80% U.R.
Altitudine operativa	Max. 2000 m
Peso	Ca. 720 g
Dimensioni	220 x 95 x 50 mm
Sicurezza	EN61010-1 IEC 61010-1 Teil 2 (2001) CAT IV 600V, CAT III 1000V UL 61010-1 Teil 2 (2004) CAN/CSA C22.2 No 6110-1 parte 2 (2004) UL 61010B-2-031 parte ± (2003)

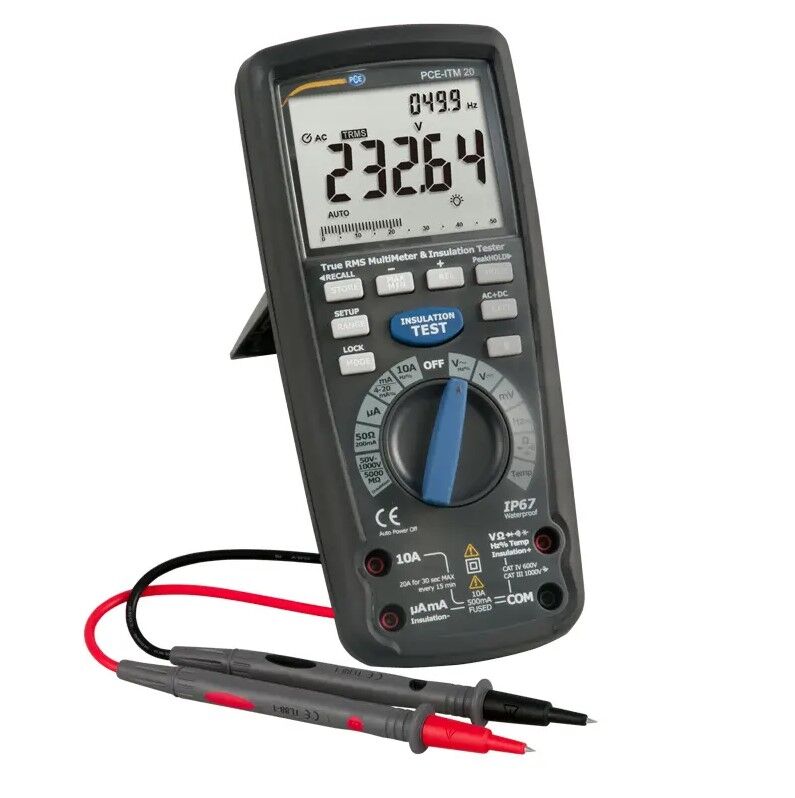

L’amperometro è uno strumento fondamentale per misurare la corrente elettrica in un circuito e per garantire il corretto funzionamento degli impianti elettrici. Questo dispositivo versatile, come il PCE-ITM 20, integra un misuratore di isolamento e un amperometro, consentendo di effettuare test di tensione fino a 1000V. Grazie alle sue numerose funzioni, l’amperometro si presta a una varietà di applicazioni in diversi settori, tra cui quello industriale, commerciale e residenziale.



L’amperometro PCE-ITM 20 è progettato per misurare vari parametri elettrici, tra cui tensione, corrente e resistenza. Questo strumento avanzato è in grado di misurare anche la frequenza e la capacità, ampliando così le possibilità di analisi e diagnosi. È fornito con una termocoppia, che consente di eseguire misurazioni della temperatura, rendendolo particolarmente utile in applicazioni in cui è necessario monitorare sia i parametri elettrici che termici.



Il funzionamento dell'amperometro è semplice e intuitivo, con una selezione automatica del range di misura che ottimizza il lavoro e garantisce risultati rapidi e sicuri. L'ampio display LCD retroilluminato offre una chiara visibilità dei valori, facilitando l’uso in condizioni di scarsa illuminazione o in spazi ristretti. Questa caratteristica è particolarmente vantaggiosa per elettricisti e tecnici che operano in ambienti di lavoro complessi e richiedono una lettura immediata e precisa dei dati.



Oltre a misurare la corrente e la tensione, l'amperometro è in grado di misurare resistenze di isolamento fino a 5000 MΩ (5 GΩ) utilizzando tensioni di test fino a 1000V. Questa funzione è essenziale per garantire che gli impianti elettrici siano privi di difetti e in grado di operare in modo sicuro. Misura direttamente anche parametri cruciali come l’Indice di Polarizzazione (PI) e l’Indice del Rapporto di Assorbimento Dielettrico (DAR), permettendo di analizzare rapidamente il valore di isolamento dei componenti testati. Questi parametri sono fondamentali per la valutazione della salute degli impianti e per la prevenzione di guasti che potrebbero compromettere la sicurezza degli operatori.



In aggiunta a queste funzioni, il dispositivo è dotato di una memoria interna che consente di salvare e recuperare facilmente i valori misurati. Questa funzionalità è particolarmente utile per tenere traccia dei risultati nel tempo, facilitando la documentazione e la convalida delle misurazioni effettuate. La funzione Hold consente agli utenti di mantenere il valore visualizzato sullo schermo, facilitando ulteriormente l'analisi e la registrazione dei dati.



La robustezza dell’amperometro è un altro punto di forza. Costruito per rispettare standard rigorosi come IEC 1010, CAT III 1000V e CAT IV 600V, questo dispositivo offre un alto grado di sicurezza, rendendolo adatto per l'uso in ambienti di lavoro complessi e potenzialmente pericolosi. Inoltre, la sua resistenza all'acqua e alla polvere, con un grado di protezione IP67, assicura che l'amperometro possa operare in condizioni ambientali difficili, contribuendo a mantenere elevate prestazioni e affidabilità nel tempo.



In sintesi, l’amperometro PCE-ITM 20 si afferma come uno strumento indispensabile per professionisti e tecnici, contribuendo a garantire la sicurezza e l’affidabilità delle installazioni elettriche. Con la sua versatilità, robustezza e capacità di fornire misurazioni precise, rappresenta una soluzione ideale per chi deve effettuare test e manutenzioni sugli impianti elettrici. Ogni funzione è progettata con attenzione alle esigenze degli utenti, traducendosi in un miglioramento dell'efficienza operativa e nella protezione dei sistemi elettrici. Inoltre, l’amperometro non solo assicura il rispetto degli standard di sicurezza, ma contribuisce anche alla protezione degli operatori e alla salvaguardia delle strutture elettriche. Investire in un amperometro di qualità come il PCE-ITM 20 rappresenta una scelta strategica per qualsiasi azienda o professionista del settore, in quanto garantisce prestazioni superiori e tranquillità nel lavoro quotidiano.



- Selezione del range automatica
- Misura della capacità
- Misura dell'isolamento
- Ampio schermo LCD retroilluminato
- Memoria interna
- Funzione Hold
- IEC 1010, CAT III 1000V, CAT IV 600V
- Misura della frequenza



1 x Amperometro PCE-ITM 20
1 x Set di puntali
1 x Pinze a coccodrillo con cavo
1 x Adattatore per termocoppia
1 x Termocoppia tipo K
6 x Batterie da 1,5V AA
1 x Istruzioni per l'uso
