Test di isolamento
Tensione su terminali	125V (0 - 10%)
Range di misura	0,125 - 4 MΩ 4,001 - 40 MΩ 40,01 - 400 MΩ 400,1 - 1000 MΩ
Risoluzione	0,001 MΩ 0,01 MΩ 0,1 MΩ 1 MΩ
Precisione	±(2% + 10 digit) ±(4% + 5 digit) ±(5% + 5 digit) ±(2% + 10 digit)
Corrente di test	1 mA @ Last 125 kO
Corrente di cortocircuito	<= 1 mA
Tensione su terminali	250V (0 - 10%)
Range di misura	0,125 - 4 MΩ 4,001 - 40 MΩ 40,01 - 400 MΩ 400,1 - 1000 MΩ
Risoluzione	0,001 MΩ 0,01 MΩ 0,1 MΩ 1 MΩ
Precisione	±(2% + 10 digit) ±(2% + 10 digit) ±(3% + 2 digit) ±(3% + 2 digit)
Corrente di test	1 mA @ Last 250 kO
Corrente di cortocircuito	<= 1 mA
Tensione su terminali	500V (0 - 10%)
Range di misura	0,125 - 4 MΩ 4,001 - 40 MΩ 40,01 - 400 MΩ 400,1 - 1000 MΩ
Risoluzione	0,001 MΩ 0,01 MΩ 0,1 MΩ 1 MΩ
Precisione	±(2% + 10 digit) ±(2% + 10 digit) ±(3% + 2 digit) ±(4% + 5 digit)
Corrente di test	1 mA @ Last 500 kO
Corrente di cortocircuito	<= 1 mA
Tensione su terminali	1000V (0 - 10%)
Range di misura	0,125 - 4 MΩ 4,001 - 40 MΩ 40,01 - 400 MΩ 400,1 - 1000 MΩ
Risoluzione	0,001 MΩ 0,01 MΩ 0,1 MΩ 1 MΩ
Precisione	±(3% + 10 digit) ±(2% + 10 digit) ±(3% + 2 digit) ±(4% + 5 digit)
Corrente di test	1 mA @ Last 1 MO
Corrente di cortocircuito	<= 1 mA
Low Ohm
Range di misura	2,000 Ω 20,00 Ω 200,0 Ω 2000 Ω
Risoluzione	0,001 Ω 0,01 Ω 0,1 Ω 1 Ω
Precisione	±(1,5% + 30 digit) ±(1,5% + 3 digit) ±(1,5% + 3 digit) ±(1,5% + 5 digit)
Max. tensione circuito aperto	5,8 V 5,8 V 5,8 V 5,8 V
Protezione per sovraccarico	250 Vrms 250 Vrms 250 Vrms 250 Vrms
Corrente di cortocircuito
Test di continuità
Range di misura	2000 Ω
Risoluzione	0,01 Ω
Max. tensione circuito aperto	5,8 V
Protezione per sovraccarico	250 Vrms
Corrente di cortocircuito	>= 200 mA
Resistenza di loop
L-PE (Hi-Amp)	Corrente di test 4,0 A
Range di misura	0,23 - 9,99 Ω 10,0 - 99,9 Ω 100 - 999 Ω
Risoluzione	0,01 Ω 0,1 Ω 1 Ω
Precisione	±(4% + 4 digit) ±(4% + 4 digit) ±(4% + 4 digit)
L-PE (senza risoluzione)	Corrente di test 15 mA
Range di misura	0,23 - 9,99 Ω 10,0 - 99,9 Ω 100 - 999 Ω
Risoluzione	0,01 Ω 0,1 Ω 1 Ω
Precisione	±(5% + 6 digit) ±(5% + 6 digit) ±(5% + 6 digit)
L-N	Corrente di test 4,0 A
Range di misura	0,23 - 9,99 Ω 10,0 - 99,9 Ω 100 - 999 Ω
Risoluzione	0,01 Ω 0,1 Ω 1 Ω
Precisione	±(4% + 4 digit) ±(4% + 4 digit) ±(4% + 4 digit)
Test RCD
RCD (In)	10 mA, 30 mA, 100 mA, 300 mA 650 mA, 1 A
Fattori	x 1/2, x1, x2, x5
Precisione in tempo operativo	±(1% + 1 ms)
Forma d'onda della corrente di prova	Sinus (CA)
Caratteristiche di risoluzione	G e S
Tempo di rilascio	0º o 180º
Range tensione	194 - 260V AC (50/60 Hz)
Precisione della misura corrente	± (5% + 2 digit)
Tensione
Range di misura	80 - 500V AC/DC
Risoluzione	1 V
Precisione	±(2% + 2 digit)
Frequenza
Range di misura	45 - 65 Hz
Risoluzione	1 Hz
Precisione	12 Hz
Resistenza di terra
Range di misura	0,00 - 99,99 Ω 100,0 - 999,9 Ω 1000 - 2000 Ω
Risoluzione	0,01 Ω 0,1 Ω 1 Ω
Precisione	±(2% + 30 digit) ±(2% + 6 digit) ±(2% + 6 digit)
Specifiche tecniche generali
Alimentazione	8 x Batterie 1,2 - 1,5 V AA
Durata operativa	Ca. 15 h
Categoria di misura	CAT III 600 V
Grado di protezione	IP 65
Display	3,5 " TFT (320 x 240 pixel)
Condizioni operative	0 - 45 ºC / 0 - 95% U.R. senza condensa
Dimensioni	24,2 cm x 10,5 cm x 14,5 cm
Peso	1,56 kg

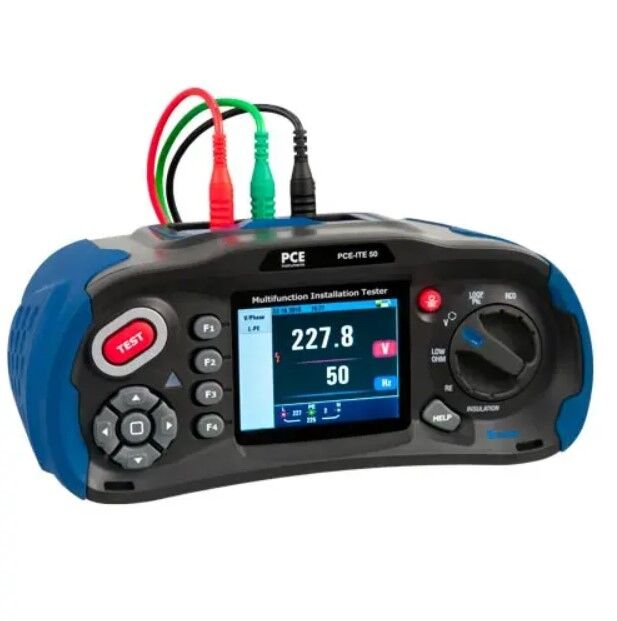

Il tester per installazioni PCE-ITE 50 rappresenta uno strumento indispensabile per elettricisti e tecnici che operano nel campo dell'installazione e manutenzione di impianti elettrici. Si distingue per la sua robustezza e la capacità di effettuare misurazioni affidabili su diversi parametri elettrici, garantendo la sicurezza e il corretto funzionamento degli impianti fissi. Progettato per offrire un'ampia gamma di misurazioni, tra cui resistenza di isolamento, resistenza di terra, impedenza del circuito e bassa resistenza, il PCE-ITE 50 assicura risultati precisi e immediati grazie al suo ampio display LCD TFT a colori da 3,5 pollici. Il doppio display consente di visualizzare simultaneamente più valori, migliorando la velocità di esecuzione delle misurazioni.



Il PCE-ITE 50 è estremamente versatile: oltre alla misurazione di tensioni fino a 1000V, il tester offre la possibilità di effettuare test RCD, essenziali per verificare il corretto funzionamento dei dispositivi differenziali (FI), garantendo la protezione da eventuali correnti di guasto. Grazie alla funzione di regolazione della corrente di test, gli operatori possono effettuare verifiche precise, adattandosi alle esigenze specifiche di ogni impianto.



Questo tester per installazioni è particolarmente utile per monitorare e mantenere la sicurezza elettrica di impianti industriali, civili e commerciali, contribuendo a identificare eventuali anomalie o guasti che potrebbero compromettere la sicurezza operativa. La misurazione della resistenza di isolamento rappresenta una delle sue funzioni più critiche: durante questo processo, i cavi elettrici vengono sottoposti a una tensione di prova che varia da 125V fino a 1000V, permettendo di individuare le correnti di dispersione. Queste correnti, se trascurate, possono causare surriscaldamento del materiale isolante, con conseguenti danni o, nel peggiore dei casi, incendi.



Il tester per installazioni PCE-ITE 50 è indipendente dalla rete elettrica, il che lo rende adatto all'uso in ambienti dove l'alimentazione potrebbe non essere disponibile. La sua portabilità è un altro punto di forza: grazie al design compatto e alla robusta struttura, può essere trasportato facilmente e utilizzato in contesti difficili o spazi ridotti, mantenendo sempre un alto livello di affidabilità. La costruzione resistente è ideale per resistere alle sollecitazioni quotidiane che si verificano durante le operazioni sul campo, offrendo così una lunga durata nel tempo.



Uno dei principali vantaggi del PCE-ITE 50 è la capacità di documentare facilmente i risultati delle misurazioni grazie alle sue opzioni di connettività, come la scheda SD e il Bluetooth. Queste funzionalità permettono di salvare e trasferire i dati in modo rapido e sicuro, facilitando la creazione di report dettagliati e riducendo al minimo gli errori di trascrizione manuale. La funzione di documentazione è particolarmente utile per tecnici che lavorano su progetti complessi, dove il monitoraggio e l'analisi dei dati raccolti sono essenziali per la conformità alle normative di sicurezza.



Il tester per installazioni PCE-ITE 50 eccelle anche nella misurazione della resistenza di terra, un parametro cruciale per garantire che i sistemi elettrici siano correttamente messi a terra. Una bassa resistenza di terra è essenziale per evitare danni causati da sovratensioni o correnti di cortocircuito, e il range di misura da 0 a 2000 Ω, con una risoluzione fino a 0,01 Ω, permette di ottenere risultati estremamente precisi, necessari per garantire un funzionamento sicuro degli impianti.



Infine, il PCE-ITE 50 è dotato di una funzione per la misura della bassa impedenza, che permette di verificare lo stato dei circuiti di terra, dei binari di equalizzazione del potenziale e dei conduttori di protezione. La precisione e l’affidabilità di queste misurazioni consentono di rilevare e correggere eventuali problematiche prima che possano causare danni più gravi agli impianti o alle persone che li utilizzano.



In conclusione, il tester per installazioni PCE-ITE 50 si afferma come uno strumento completo e affidabile per tutti i professionisti del settore elettrico. Grazie alla sua versatilità, robustezza e precisione, rappresenta una soluzione ideale per chi deve effettuare test e manutenzioni sugli impianti elettrici, assicurando il rispetto degli standard di sicurezza e un funzionamento efficiente delle installazioni. Le sue numerose funzionalità, unite alla capacità di documentare i risultati, lo rendono indispensabile per chi opera in contesti tecnici complessi, dove ogni dettaglio è fondamentale per garantire la sicurezza e l'affidabilità degli impianti elettrici.



- Display TFT LCD a colori da 3,5"
- Resistenza di loop LN, L-PE e N-PE
- Corrente di test FI regolabile
- Scheda SD e Bluetooth
- Doppio display
- Test FI ok/errore
- Misura di bassa impedenza
- Tensione del terminale fino a 1000V



1 x Tester per installazioni PCE-ITE 50
1 x Tracolla
3 x Pinze a coccodrillo
3 x Puntali
1 x Puntale per alta tensione
1 x Adattatore per SchuKo
1 x Caricabatteria con connettori intercambiabili di tipo C, A, G e I
1 x Caricabatteria con adattatore per veicoli
8 x Batterie da 1,2 V 2450 mAh NiMH (tipo AA)
1 x Valigetta
1 x Istruzioni per l'uso
