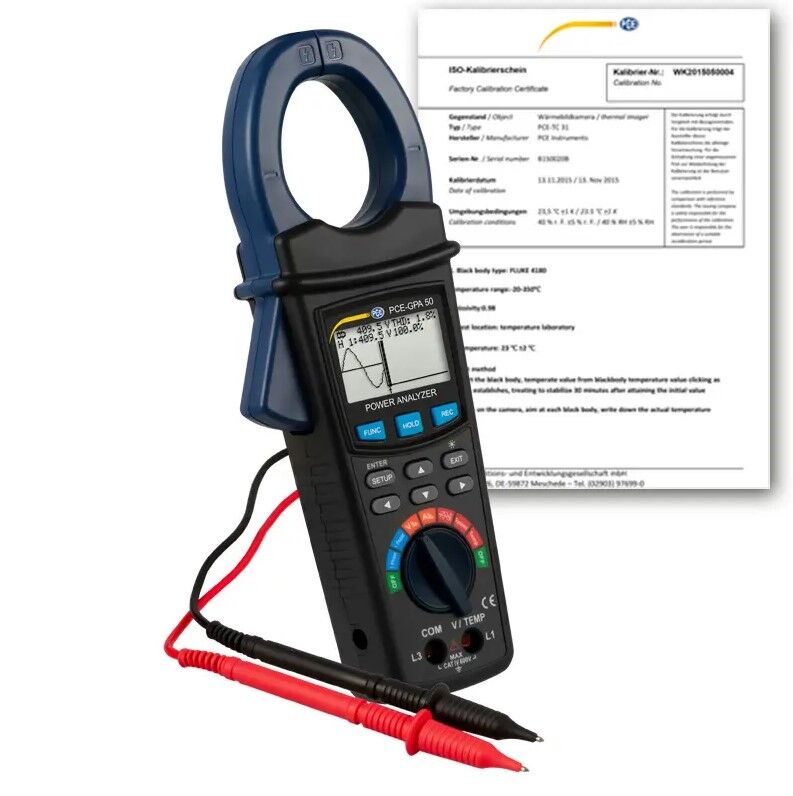

PCE Instruments PCE-GPA 50-ICA Amperometro per misurare il consumo delle apparecchiature elettriche monofase e trifase, campo di misura per tensione alternata da 10 a 600V
(Tasse incl.: 1.147,78 €)
Il PCE Instruments PCE-GPA 50-ICA è un amperometro con pinza TRMS per misurare il consumo di apparecchiature monofase e trifase, con corrente fino a 2.000 A e tensione AC 10…600 V. Visualizza valori numerici e forma d’onda su display grafico retroilluminato e calcola angolo di fase, potenza attiva/reattiva/apparente, energia e fattore di potenza. Include analisi armoniche fino al 50° ordine, datalogger su Micro SD e certificazione ISO.

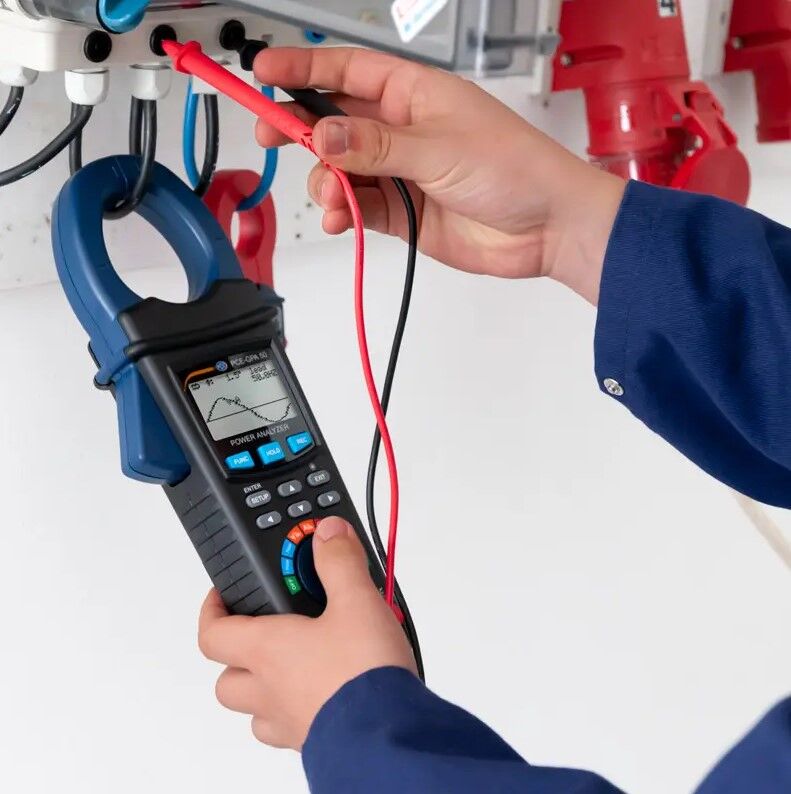

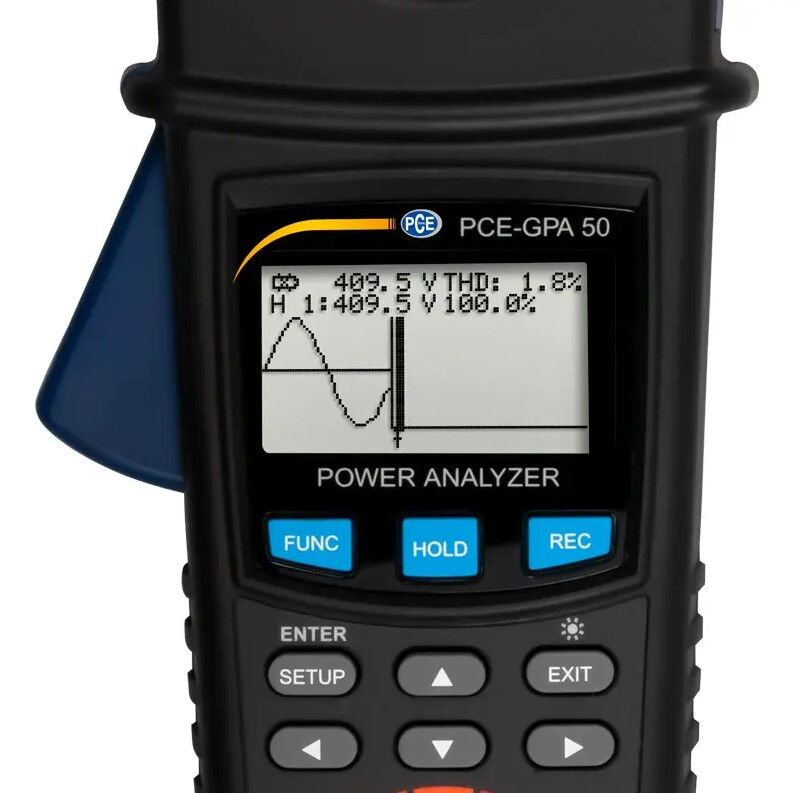

L’amperometro PCE-GPA 50-ICA è progettato per misurare in modo affidabile il consumo elettrico di utenze a 1 e 3 fasi, unendo funzioni da pinza amperometrica TRMS a quelle di un analizzatore di potenza. Grazie alla misura TRMS, è indicato anche in presenza di forme d’onda non perfettamente sinusoidali, tipiche di carichi elettronici e convertitori. Il display grafico retroilluminato consente di visualizzare i valori in numerico oppure la forma d’onda di una fase, rendendo più immediata l’interpretazione dei dati.
Oltre a tensione e corrente, lo strumento calcola angolo di fase, fattore di potenza (PF), potenza attiva, apparente e reattiva (W/VA/VAR) ed energia (Wh/VAh/VArh). L’analisi delle armoniche supporta fino al 50° ordine, utile per verifiche in impianti industriali e per controlli su qualità dell’energia. Per registrazioni prolungate è disponibile la funzione datalogger con salvataggio su scheda Micro SD in formato XLS (Excel), con intervallo di campionamento impostabile.
L’alimentazione è flessibile: 2 batterie AA per interventi in campo oppure alimentatore 9 V per sessioni lunghe. Il prodotto viene fornito con certificazione ISO inclusa, utile per procedure di qualità interne e per documentazione di verifica/controllo.
Specifiche tecniche
| Parametro | Range di misura | Risoluzione | Precisione |
|---|---|---|---|
| Tensione alternata AC (RMS) | 10 … 600 V | 0,1 V | ±(0,5% … 3 digit) |
| Tensione alternata AC (Picco-Picco) | Picco - Picco | 0,1 V | ±(5% … 30 digit) |
| Corrente alternata AC (RMS) | 5 … 2.000 A | <100 A: 0,01 A / <1.000 A: 0,1 A / >1.000 A: 1 A | <200 A: ±(1% + 0,5 A) / >200 A: ±(1% + 5 A) |
| Corrente alternata AC (Picco-Picco) | Picco - Picco | >1.000 A: 1 A | ±(5% + 30 digit) |
| Fattore di potenza (PF) | 0 … 1 | 0,001 | ± 0,04 |
| Angolo di fase | -180° … 180° | 0,1° | ± 1° × PF |
| Frequenza | 45 … 65 Hz | 0,1 Hz | ± 0,2 Hz |
| Potenza attiva / apparente / reattiva (W / VA / VAR) | 0 … 9,999 M | 0,1 … 0,001 M | ±(1,5% + 20 digit) |
| Energia attiva / apparente / reattiva (Wh / VAh / VArh) | 0k … 9,999 M | 0,001k … 0,001 M | ±(1,5% + 20 digit) |
| Armoniche tensione AC | Ordine 1 … 20 Ordine 21 … 50 |
0,1 V | ±(2% + 5 digit) ±(4% + 5 digit) |
| Armoniche corrente AC | Ordine 1 … 20 Ordine 21 … 50 |
0,01 A / 0,1 A / 1 A | ±(2% + 5 digit) ±(4% + 5 digit) |
| Armoniche tensione AC % | Ordine 1 … 20 Ordine 21 … 50 |
0,1% | ±(2% + 10 digit) ±(4% + 20 digit) |
| Armoniche corrente AC % | Ordine 1 … 20 Ordine 21 … 50 |
0,1% | ±(2% + 10 digit) ±(4% + 20 digit) |
| Distorsione armonica assoluta | 0 … 20% 20,1 … 100% |
0,1% | ±(2% + 5 digit) ±(6% + 10 digit) |
| Temperatura (termocoppia tipo K) | -100 … 199,9 °C 200 … 1.300 °C |
0,1 °C / 1 °C | ±(1% + 1 °C) ±(1% + 2 °C) |
| Display | LCD grafico (retroilluminato) | ||
| Impedenza ingresso AC V | 10 MΩ | ||
| Range frequenza pinza | 40 Hz … 1 kHz | ||
| Frequenza calibrata pinza | 45 … 65 Hz | ||
| Protezione sovraccarico | AC V: 720 V RMS / AC A: 2.100 A | ||
| Memoria | Scheda Micro SD | ||
| Aggiornamento display | 1 s | ||
| Frequenza di campionamento | 2 … 7.200 s | ||
| Formato file | XLS (Excel) | ||
| Interfaccia | Seriale (richiede SOFT-LUT-USB) | ||
| Alimentazione | 2 × batterie AA 1,5 V / Alimentatore 9 V – 800 mA | ||
| Potenza assorbita | 60 mA DC | ||
| Apertura pinza | 50 mm | ||
| Condizioni operative | 0 … 50 °C / max 80% U.R. | ||
| Peso | Circa 595 g | ||
| Dimensioni | 280 × 106 × 47 mm | ||
| Certificazione | Certificazione ISO inclusa | ||
Caratteristiche:
- Certificazione ISO inclusa
- Display grafico
- Registrazione dei dati su scheda Micro SD
- Misura per 1 e 3 fasi
- Misura della temperatura con termocoppia
- Misura della tensione: 10V ... 600V AC RMS
- Misura della corrente: 5 ... 2.000A AC RMS
- Apertura della pinza: 50 mm
- Distorsione armonica nell'ordine di 50 max.

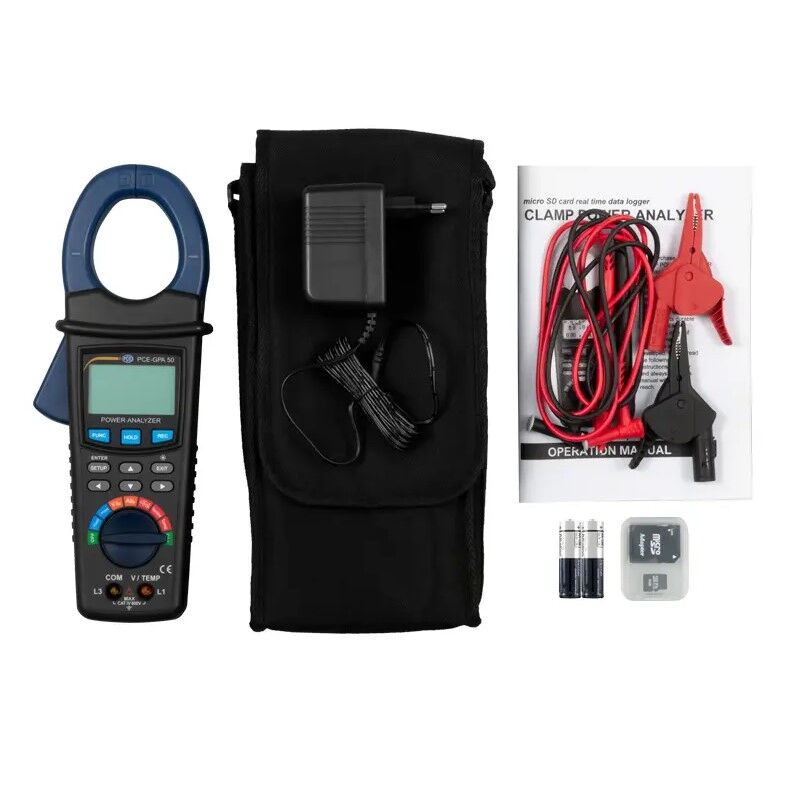

Contenuto spedizione:
1 x Amperometro PCE-GPA 50-ICA
1 x Set di puntali
2 x Pinze a coccodrillo
1 x Scheda di memoria Micro SD
1 x Alimentatore 9V / 800 mA
2 x Batterie da 1,5V AA
1 x Custodia
1 x Certificazione ISO (Inglese/Tedesco)
1 x Istruzioni per l'uso (disponibili in Inglese, Italiano)
- Codice EAN:
- 4250348726018
- Costruttore:
- PCE INSTRUMENTS
- Risoluzione (mm):
- 0.1V
- Campo di misura:
- 10 - 600V
- Tipologia:
- Amperometro
