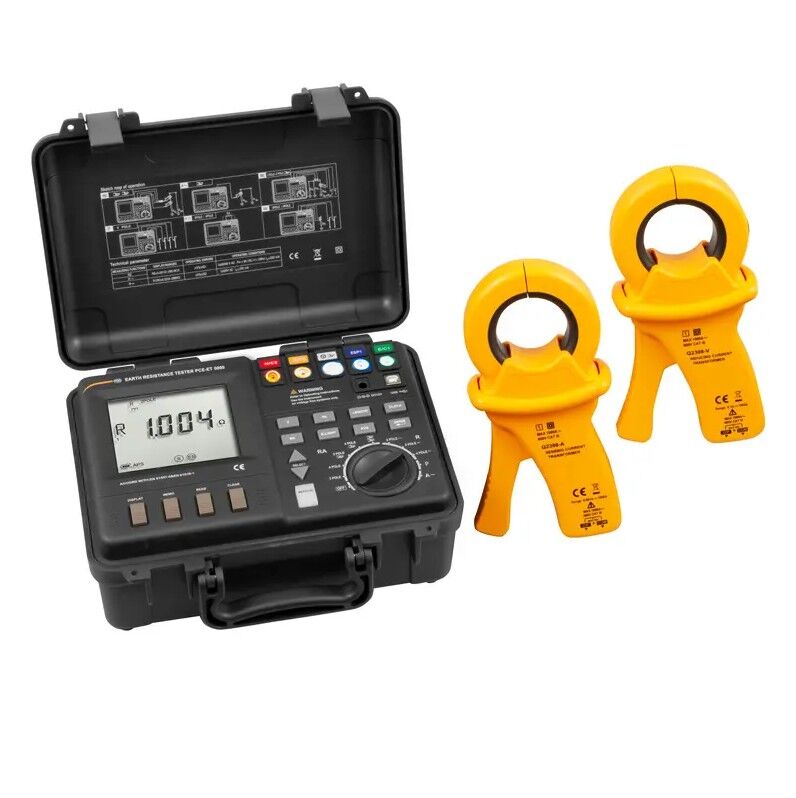

PCE Instruments PCE-ET 5000 Tester VDE portatile con memoria, guida visiva, misura resistenza, controllo parafulmine e verifica corrente, tensione e frequenza
(Tasse incl.: 3.408,07 €)

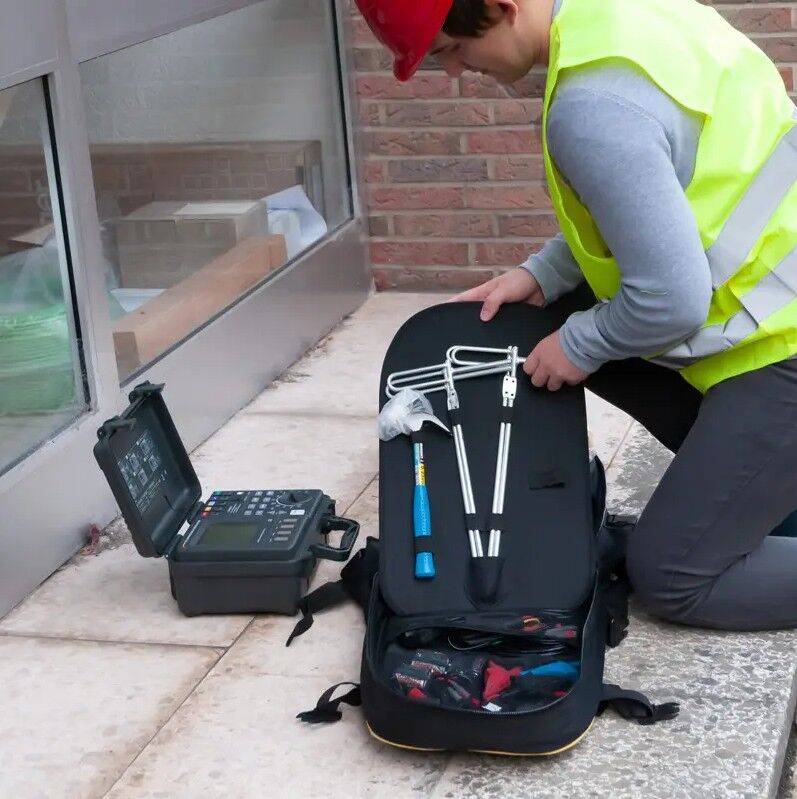

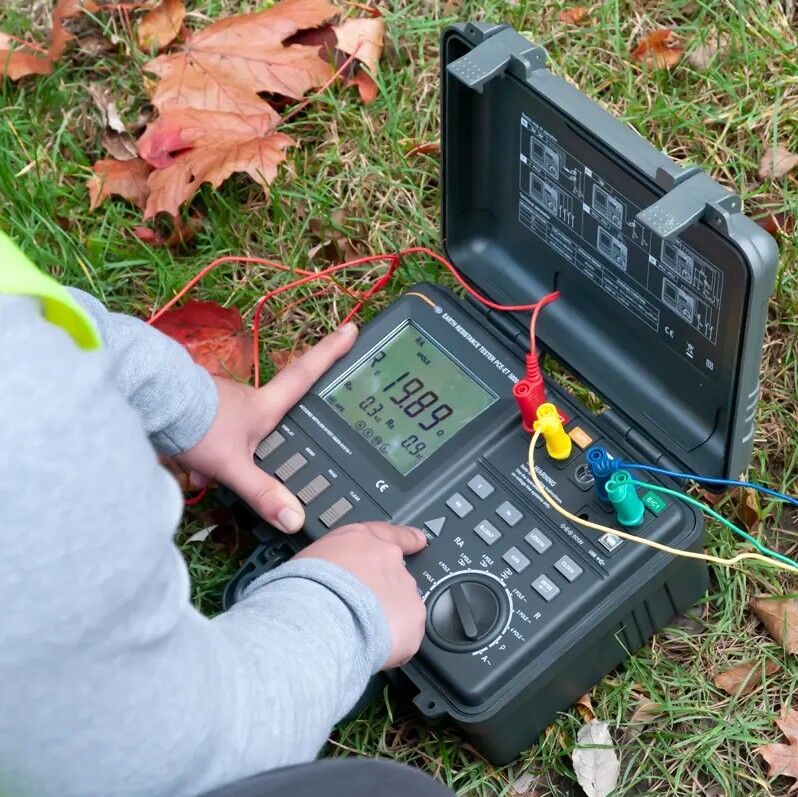

Tester VDE con memoria, ideale per uso mobile grazie alla batteria. Esegue misurazioni di resistenza, verifica il conduttore di protezione e controlla i parafulmini. Dotato di display retroilluminato, analizza corrente, tensione e frequenza parassita. Lo strumento misura la resistenza in modalità 2 o 4 poli, inclusa quella di terra, utilizzando i picchetti inclusi e un cavo da 20 m. Garantisce sicurezza verificando il corretto messa a terra dei parafulmini in edifici come scuole, assicurando la scarica a terra dei fulmini.
Il tester VDE è uno strumento professionale per misurare la resistenza, verificare impianti di protezione e controllare dispositivi anti-fulmine. Grazie alla sua portabilità alimentata a batteria, è ideale per ispezioni in campo in ambito industriale, civile e infrastrutturale.
Specifiche tecniche:
| Resistenza di terra a 3 poli | |
| Tensione di prova | 20, 48 V AC |
| Frequenza di prova | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Corrente di corto circuito | 250 mA |
| Durata della prova | 26 secondi |
| Sonde a resistenza Rs | <100 kΩ |
| Resistenza di messa a terra ausiliaria Rh | <100 kΩ |
| Risoluzione | 0,001 Ω |
| Range di misura Re | 0,02 Ω - 300 kΩ |
| Precisione | ±(5% + 10 digit) |
| Ust | <24 V |
| Fst | 16 - 400 Hz |
| La precisione viene garantita con 0 - 28 °C, <80 % U.R. (senza condensa). Tempo di risposta <15 secondi (il tempo richiesto per ottenere una precisione indicata, dopo l'inizio della misura e con la funzione di valore medio disattivata.) |
|
| Resistenza di terra a 4 poli | |
| Tensione di prova | 20, 48 V AC |
| Frequenza di prova | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Corrente di corto circuito | 250 mA |
| Durata della prova | 30 secondi |
| Sonde a resistenza Rs | <100 kΩ |
| Resistenza di messa a terra ausiliaria Rh | <100 kΩ |
| Risoluzione | 0,001 Ω |
| Range di misura Re | 0,02 Ω - 300 kΩ |
| Precisione | ±(5% + 10 digit) |
| Ust | <24 V |
| Fst | 16 - 400 Hz |
| La precisione viene garantita con 0 - 28 °C, <80 % U.R. (senza condensa). Tempo di risposta <25 secondi (il tempo richiesto per ottenere una precisione indicata, dopo l'inizio della misura e con la funzione di valore medio disattivata.) |
|
| Resistenza di terra a 3 poli con pinze amperometriche | |
| Tensione di prova | 20, 48 V AC |
| Frequenza di prova | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Corrente di corto circuito | 250 mA |
| Durata della prova | 26 secondi |
| Sonde a resistenza Rs | <100 kΩ |
| Resistenza di messa a terra ausiliaria Rh | <100 kΩ |
| Risoluzione | 0,001 Ω |
| Range di misura Re | 0,02 Ω - 20 kΩ |
| Precisione | ±(5% + 10 digit) |
| Ust | <24 V |
| Fst | 16 - 400 Hz |
| La precisione viene garantita con 0 - 28 °C, <80 % U.R. (senza condensa). Tempo di risposta <25 secondi (il tempo richiesto per ottenere una precisione indicata, dopo l'inizio della misura e con la funzione di valore medio disattivata.) Se la corrente nella pinza è troppo bassa, è possibile che la misura si interrompa. |
|
| Resistenza di terra a 4 poli con pinze amperometriche | |
| Tensione di prova | 20, 48 V AC |
| Frequenza di prova | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Corrente di corto circuito | 250 mA |
| Durata della prova | 26 secondi |
| Sonde a resistenza Rs | <100 kΩ |
| Resistenza di messa a terra ausiliaria Rh | <100 kΩ |
| Risoluzione | 0,001 Ω |
| Range di misura Re | 0,02 Ω - 20 kΩ |
| Precisione | ±(5% + 10 digit) |
| Ust | <24 V |
| Fst | 16 - 400 Hz |
| La precisione viene garantita con 0 - 28 °C, <80 % U.R. (senza condensa). Tempo di risposta <25 secondi (il tempo richiesto per ottenere una precisione indicata, dopo l'inizio della misura e con la funzione di valore medio disattivata.) Se la corrente nella pinza è troppo bassa, è possibile che la misura si interrompa. |
|
| Resistenza di terra solo con pinze amperometriche | |
| Tensione di prova | 48 V AC |
| Frequenza di prova | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Corrente di corto circuito | 250 mA |
| Durata della prova | 26 secondi |
| Range di misura Re | 0,02 Ω - 150 Ω |
| Risoluzione | 0,001 Ω |
| Precisione | ±(5% + 10 digit) |
| Ust | <24 V |
| Fst | 16 - 400 Hz |
| La precisione viene garantita con 0 - 28 °C, <80 % U.R. (senza condensa). Tempo di risposta <25 secondi (il tempo richiesto per ottenere una precisione indicata, dopo l'inizio della misura e con la funzione di valore medio disattivata.) Se la corrente nella pinza è troppo bassa, è possibile che la misura si interrompa. |
|
| Resistenza di terra | |
| Tensione di prova | 20, 48 V AC |
| Frequenza di prova | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Corrente di corto circuito | 250 mA |
| Durata della prova | 26 secondi |
| Risoluzione | 0,001 Ω * m |
| Range di misura Re | 0,02 Ω - 1000 kΩ * m |
| Precisione | ±(5% + 10 digit) |
| Misura della resistenza (AC) a 2 poli | |
| Tensione di prova | 20 V AC |
| Frequenza di prova | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Corrente di corto circuito | 250 mA |
| Durata della prova | 26 secondi |
| Range di misura Re | 0,02 Ω - 300 kΩ |
| Risoluzione | 0,001 Ω |
| Precisione | ±(5% + 10 digit) |
| Ust | <24 V |
| Fst | 16 - 400 Hz |
| Misura della resistenza (DC) a 2 poli | |
| Tensione di prova | 20 V DC |
| Corrente di cortocircuito | 250 mA |
| Durata della prova | 26 secondi |
| Range di misura Re | 0,02 - 3 kΩ |
| Risoluzione | 0,001 Ω |
| Precisione | ±(5% + 10 digit) |
| Ust | <3 V |
| Fst | 16 - 400 Hz |
| Misura della resistenza (DC) a 4 poli | |
| Tensione di prova | 20 V DC |
| Corrente di cortocircuito | 250 mA |
| Durata della prova | 26 secondi |
| Range di misura Re | 0,02 Ω - 3 kΩ |
| Risoluzione | 0,001 Ω |
| Precisione | ±(5% + 10 digit) |
| Ust | <3 V |
| Fst | 16 - 400 Hz |
| Compensazione di linea | |
| Tensione di prova | 20, 48 V AC |
| Frequenza di prova | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC |
| Corrente di cortocircuito | 250 mA |
| Durata della prova | 26 secondi |
| Risoluzione | 0,001 Ω |
| Range di misura Re | 0,02 Ω - 30 Ω |
| Precisione | ±(3% + 10 digit) |
| Ust | <24 V |
| Fst | 16 - 400 Hz |
| Tensione parassita | |
| Range di misura | ±50 V DC 1 - 50 V AC |
| Risoluzione | 0,1 V |
| Precisione | ±(5% + 5 digit) |
| Corrente parassita | |
| Range di misura | 20 mA - 2 A |
| Risoluzione | 1 mA |
| Precisione | ±(5% + 5 digit) |
| Frequenza parassita | |
| Range di misura | 16 - 400 Hz |
| Risoluzione | 1 Hz |
| Precisione | ±(1% + 10 digit) |
| Altre specifiche | |
| Memoria | 100 valori |
| Condizioni operative | 0 - 40 °C, <80 % U.R. (senza condensa) |
| Condizioni operative per caricare la batteria | 10 - 40 °C, <80 % U.R. (senza condensa) |
| Condizioni di stoccaggio | -10 - 50 °C, <90 % U.R. (senza condensa) |
| Condizioni di stoccaggio della batteria | -20 - 30 °C, <80 % U.R. (senza condensa) |
| Altitudine per stoccaggio | <12.000 m sul livello del mare |
| Altitudine operativa | <2.000 m sul livello del mare |
| Diametro morsetti | 51 mm |
| Display | LCD retroilluminato, 9999 digit |
| Indicazione overrange superiore | > LIMIT |
| Indicazione overrange inferiore | - |
| Frequenza di misura della resistenza di terra / Corrente di fuga | 1 Hz (la funzione media è attivata: 1 valore ogni 4 secondi) |
| Frequenza di misura della tensione | 2 Hz |
| Frequenza di misura della tensione parassita | 4 Hz |
| Frequenza di misura della frequenza parassita | 1 Hz |
| Frequenza di misura della corrente parassita | 1 Hz |
| Interfaccia | Collegamento misuratore: E, ES, S, H, collegamento pinza, USB-B, collegamento per carica |
| Alimentazione con batterie standard | 6 x Batterie da 1,5V D LR14 |
| Alimentazione con batteria ricaricabile | 1 x Batteria a nichel e idruro di metallo 7,2V |
| Alimentazione con alimentatore | Ingresso: 100 - 240V, 50 - 60 Hz Uscita: 12V, 3A |
| Potenza assorbita max. con alimentatore | 15 VA |
| Potenza assorbita max. con batterie | 6 VA |
| Durata operativa con batteria ricaricabile | Circa 5 ore |
| Durata operativa con batterie standard | Circa 9 ore (retroilluminazione spenta) |
| Tensione di ingresso max. | 250V AC, 50 - 400 Hz |
| Tensione di ingresso max. in relazione alla terra | 300V rms (CAT III) |
| Isolamento elettrico | 6880V AC: 15 secondi |
| Protezione da sovratensione | 250V AC tra i collegamenti |
| Dimensioni | 260 x 125 x 280 mm |
| Peso | Circa 2,5 kg |
| Normative | Sicurezza: EN61010-1:2001, EN61010-031:2002, Grado di inquinamento: 2, CAT III 300V EMC: EN61000-3-2:2000, IEC61326-1:1997 A |
Misurazioni precise sono garantite sia in configurazione 2 poli che 4 poli, con la possibilità di testare anche la resistenza di terra mediante picchetti e cavi da 20 m inclusi nella dotazione. Il controllo dei parafulmini è fondamentale per edifici sensibili come scuole e ospedali, assicurando che i fulmini vengano scaricati correttamente a terra con valori di resistenza ottimali.

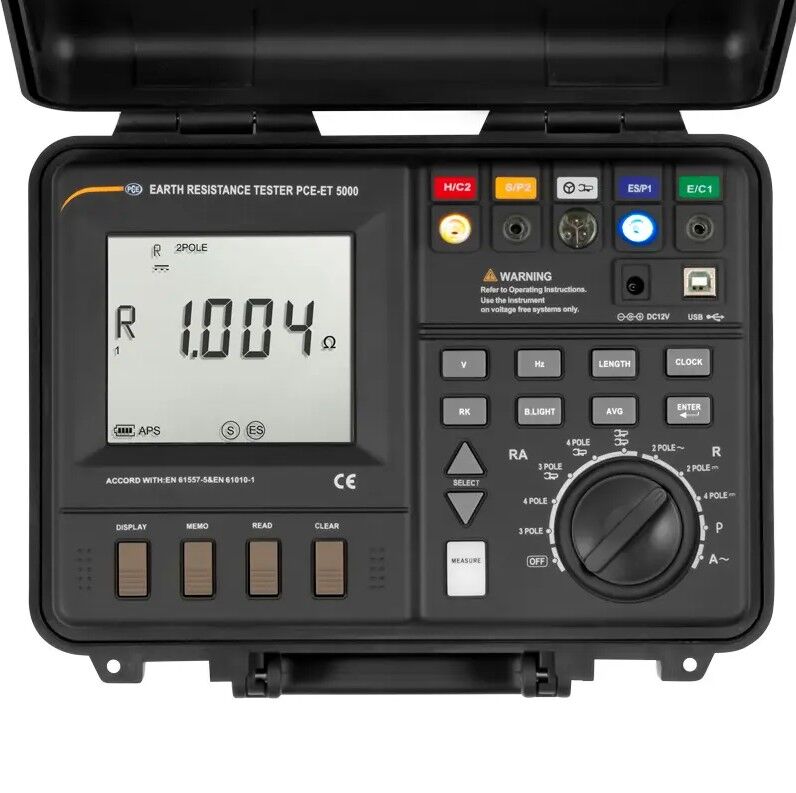

La guida visiva integrata semplifica i collegamenti, illuminando le porte corrette e attivando allarmi acustici o luminosi in caso di errore. Lo strumento blocca automaticamente le misurazioni finché tutti i cavi non sono connessi in modo appropriato, riducendo al minimo i rischi di letture errate. I dati memorizzati possono essere esportati su PC per analisi tecniche approfondite.
Oltre alla resistenza, il tester rileva corrente parassita, tensione indesiderata e frequenze interferenti, rendendolo adatto per diagnostiche avanzate in impianti elettrici e sistemi di messa a terra. L’ampio display retroilluminato garantisce leggibilità anche in condizioni di scarsa illuminazione, completando un design robusto e funzionale per applicazioni professionali.
Caratteristiche:
- Uso mobile grazie all'uso delle batterie
- Memoria di dati per analisi successiva sul PC
- Guida alla visiva connessione
- Allarme in caso di collegamento erroneo
- Misura diretta e indiretta della resistenza
- Corrente, tensione e frequenza parassita
Contenuto spedizione:
1 x Tester VDE PCE-ET 5000
4 x Pinze a coccodrillo
1 x Caricabatteria
1 x Cavo USB
4 x Puntali
1 x Cavo di tensione per pinza
1 x Cavo di corrente per pinza
6 x Batterie da 1,5 V
2 x Pinze amperometriche
1 x Batteria ricaricabile
4 x Picchetti
1 x Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
- Codice EAN:
- 4250348719126
- Costruttore:
- PCE INSTRUMENTS
- Tipologia:
- Tester di isolamento
