Il dinamometro digitale PCE-DFG 20K X-ICA è uno strumento professionale per la misura precisa delle forze di trazione e compressione fino a 20.000 N. È fornito con cella di carico esterna da 20 kN e rapporto di taratura ISO incluso, caratteristica importante per laboratori, controllo qualità, reparti tecnici e aziende che devono documentare le proprie misurazioni con riferibilità e maggiore affidabilità metrologica.

Il dispositivo è adatto per prove su componenti meccanici, test di resistenza, collaudi funzionali, verifiche su sistemi di assemblaggio, prove di azionamento di pulsanti e interruttori, controllo della forza necessaria per movimentare, premere, tirare o comprimere un elemento, prove su molle, leve, attuatori, serraggi, accoppiamenti e componenti sottoposti a carico. Grazie alla cella di carico esterna, il dinamometro può essere integrato anche su banchi prova, stativi e attrezzature dedicate.

Il campo di misura è 0 ... 20 kN, con risoluzione 2 N e precisione ±0,05% F.S. Questi dati rendono il PCE-DFG 20K X-ICA adatto ad applicazioni in cui la forza deve essere letta con precisione e ripetibilità. La risoluzione di 2 N consente di osservare variazioni significative del carico durante prove tecniche e collaudi, mentre la precisione ±0,05% F.S. permette un controllo affidabile del valore misurato rispetto al fondo scala dello strumento.

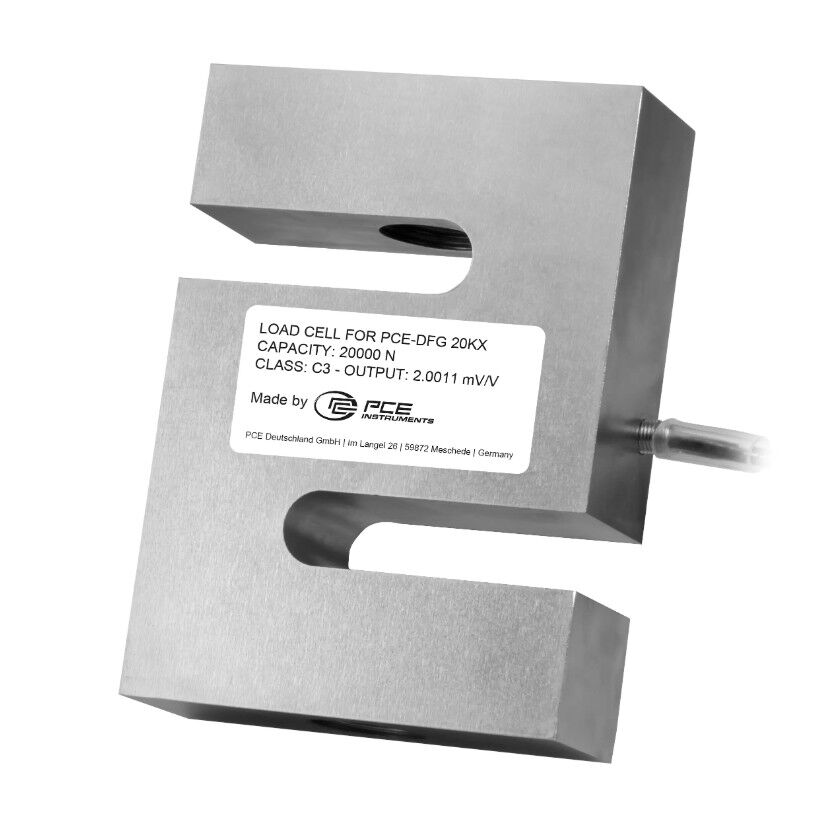

La cella di carico esterna da 20.000 N è progettata per essere utilizzata in condizioni industriali anche difficili. Il grado di protezione IP67 della cella di misura è particolarmente utile in ambienti dove possono essere presenti polvere, umidità, sporco o condizioni operative più gravose. Il dispositivo di lettura ha invece grado di protezione IP52, adatto a un impiego tecnico controllato in laboratorio, officina e reparto produttivo.

Il dinamometro permette la misura sia in trazione sia in compressione. Questo lo rende molto versatile perché può essere usato per controllare forze di spinta, forze di tiro, resistenza di componenti, comportamento di molle, carichi su attrezzature, prove di deformazione, test su staffe, supporti, sistemi meccanici, dispositivi di comando e parti che devono rispettare specifiche di forza durante il funzionamento.

Il display LCD retroilluminato da 2,8 pollici consente una lettura chiara dei valori anche in ambienti di lavoro non perfettamente illuminati. La visualizzazione numerica permette una lettura diretta della forza, mentre la visualizzazione grafica aiuta a comprendere l’andamento del carico durante la prova. Il grafico a barre mostra il valore all’interno dell’intervallo di misura selezionato, offrendo un controllo visivo immediato quando si lavora con limiti, soglie o valori target.

La frequenza di campionamento regolabile da 1 ... 7.200 Hz è un punto tecnico molto importante. Per prove lente o statiche è possibile usare frequenze inferiori, mentre per eventi rapidi, picchi di forza, rotture, scatti, urti controllati, prove su interruttori o variazioni rapide di carico è possibile aumentare la velocità di acquisizione. Questa flessibilità consente di adattare il dinamometro al tipo di prova e alla dinamica del fenomeno da misurare.

La memoria interna da 32 GB consente di registrare fino a circa 30 milioni di valori. Questa capacità è utile quando si devono eseguire prove lunghe, campagne di misura, test ripetitivi, controlli su produzione o acquisizioni ad alta frequenza. I dati registrati possono essere successivamente trasferiti e analizzati tramite interfaccia USB-C e software incluso, permettendo la creazione di report, archivi tecnici e documentazioni di collaudo.

L’interfaccia USB-C semplifica il collegamento a computer e consente di leggere, trasferire e gestire i dati misurati. In ambito qualità e laboratorio, la possibilità di esportare i valori è fondamentale perché permette di conservare lo storico delle prove, confrontare risultati, verificare conformità, documentare collaudi e collegare i dati di forza a procedure interne, specifiche cliente o piani di controllo.

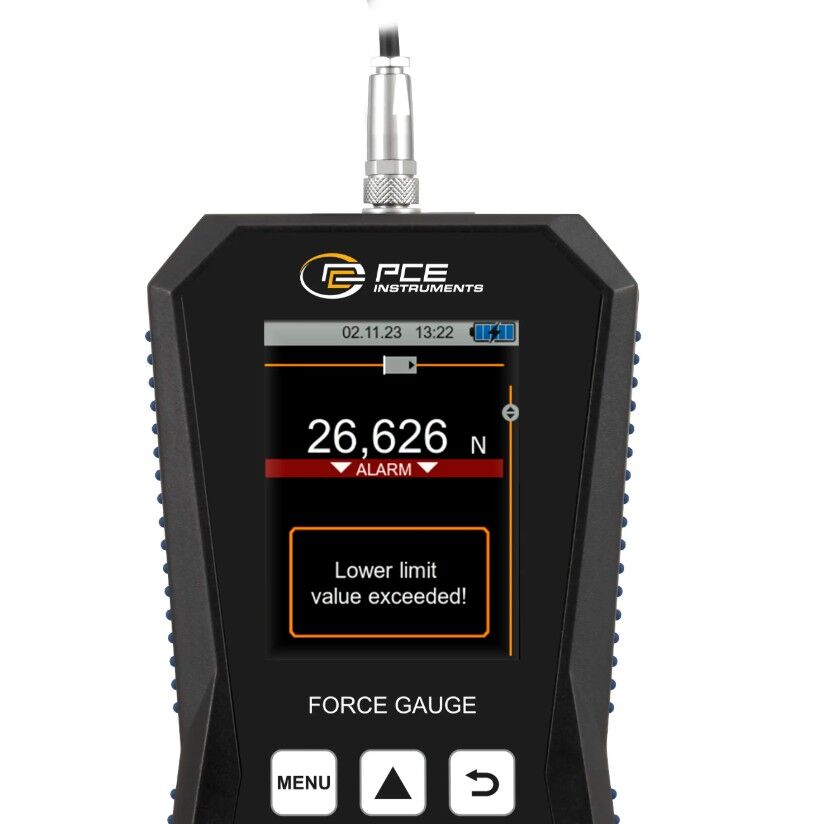

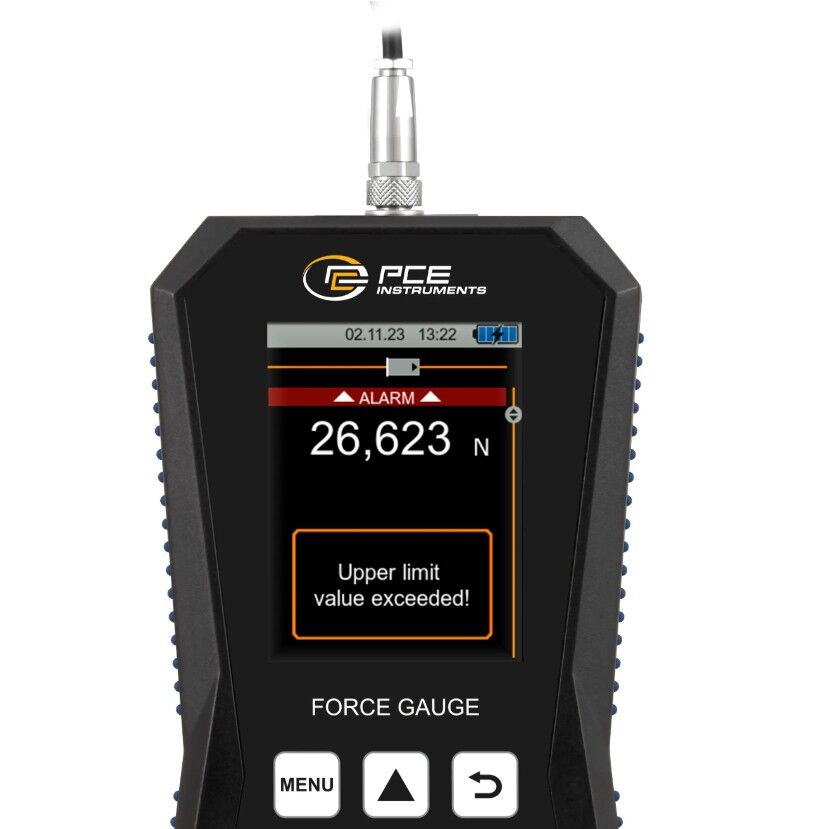

Il PCE-DFG 20K X-ICA dispone di diverse modalità di allarme, con segnalazione ottica e acustica. Le modalità includono allarme interno, esterno, crepa e spegnimento. Questa funzione consente di controllare limiti di forza, soglie di sicurezza, superamenti di carico, rotture o eventi specifici durante la prova. In produzione e controllo qualità, gli allarmi aiutano l’operatore a riconoscere immediatamente quando un valore è fuori tolleranza o quando la prova ha raggiunto una condizione critica.

Le unità di misura selezionabili sono numerose e comprendono kPa, kg, g, ft, N, lb, t, kN, Pa, Nm e Ncm. Questa disponibilità consente di adattare lo strumento a differenti procedure, settori e abitudini operative. In ambito meccanico e industriale le unità N e kN sono particolarmente importanti per la forza, mentre altre unità possono essere utili in prove specifiche, conversioni, documentazioni tecniche o applicazioni particolari.

Una caratteristica significativa del dinamometro è la possibilità di sostituire la cella di carico. Inserendo la sensibilità in mV/V, è possibile utilizzare diverse celle di carico con lo stesso dispositivo di lettura. Questo rende lo strumento più flessibile nel tempo, perché permette di adattare il sistema a campi di misura diversi, prove differenti o applicazioni speciali senza dover necessariamente sostituire l’intero strumento.

La fornitura include due perni con filettatura M10, utili per collegare la cella di carico ad accessori, ganci, staffe, dispositivi di prova o elementi meccanici. La filettatura M10 facilita l’integrazione su attrezzature esistenti e permette di realizzare collegamenti robusti, purché dimensionati correttamente in funzione del carico massimo e del tipo di prova. È importante che gli accessori utilizzati siano compatibili con il carico di 20 kN.

Per ottenere misure affidabili è fondamentale allineare correttamente la cella di carico rispetto alla direzione della forza. Carichi laterali, disallineamenti, torsioni o vincoli non corretti possono alterare la misura e sollecitare impropriamente la cella. In prove di trazione e compressione è consigliabile utilizzare attrezzature rigide, supporti stabili, perni corretti e collegamenti assiali, evitando giochi, piegamenti o attriti non controllati.

In manutenzione industriale il PCE-DFG 20K X-ICA può essere utilizzato per verificare forze di apertura, chiusura, spinta, trazione, sblocco o azionamento su meccanismi e dispositivi. In officina e produzione può supportare il controllo di lotti, prove comparative, regolazioni, verifica di montaggi e collaudi finali. Nei laboratori tecnici è utile per test ripetibili, prove su prototipi e validazione di componenti.

L’autonomia di funzionamento è fino a 13 h, mentre lo spegnimento automatico è regolabile da 1 ... 15 min e può essere disattivato. La batteria ha capacità 2.500 mAh e l’alimentazione avviene tramite USB 5 V DC, 500 mA. Queste caratteristiche permettono di utilizzare lo strumento sia in postazione fissa sia in mobilità, riducendo il rischio di interruzioni durante le attività di misura.

Le condizioni operative indicate sono -20 ... 65 °C con 10 ... 95% U.R., mentre le condizioni di conservazione sono -20 ... 65 °C con 10 ... 95% U.R. Il dispositivo ha dimensioni 165 x 85 x 32 mm e peso 255 g, quindi è compatto e facilmente trasportabile. La valigetta inclusa protegge lo strumento, la cella di carico, il cavo USB-C e gli accessori durante il trasporto tra laboratorio, officina, reparto produttivo e area di collaudo.

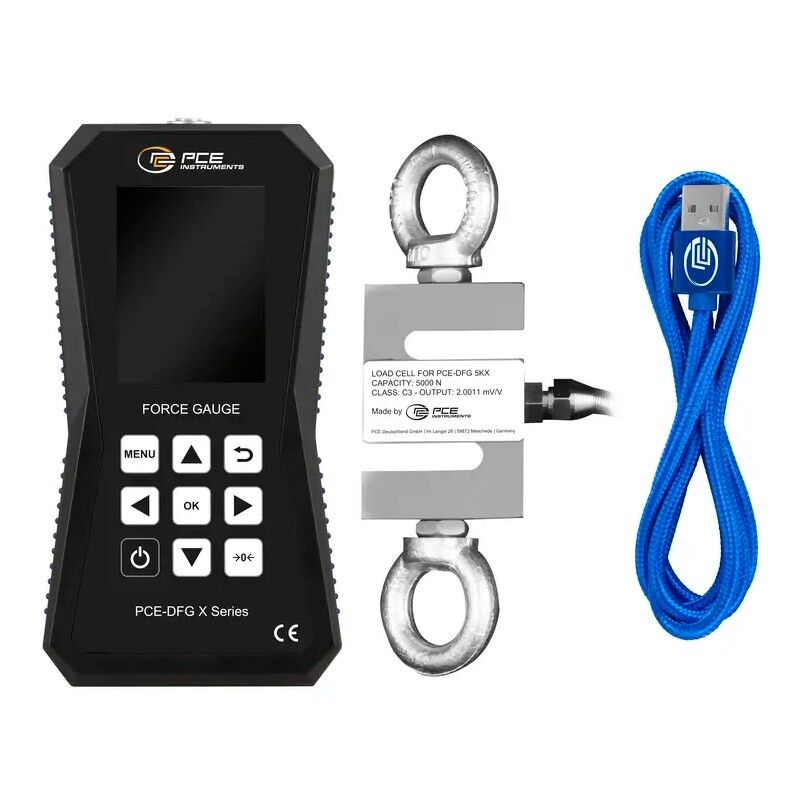

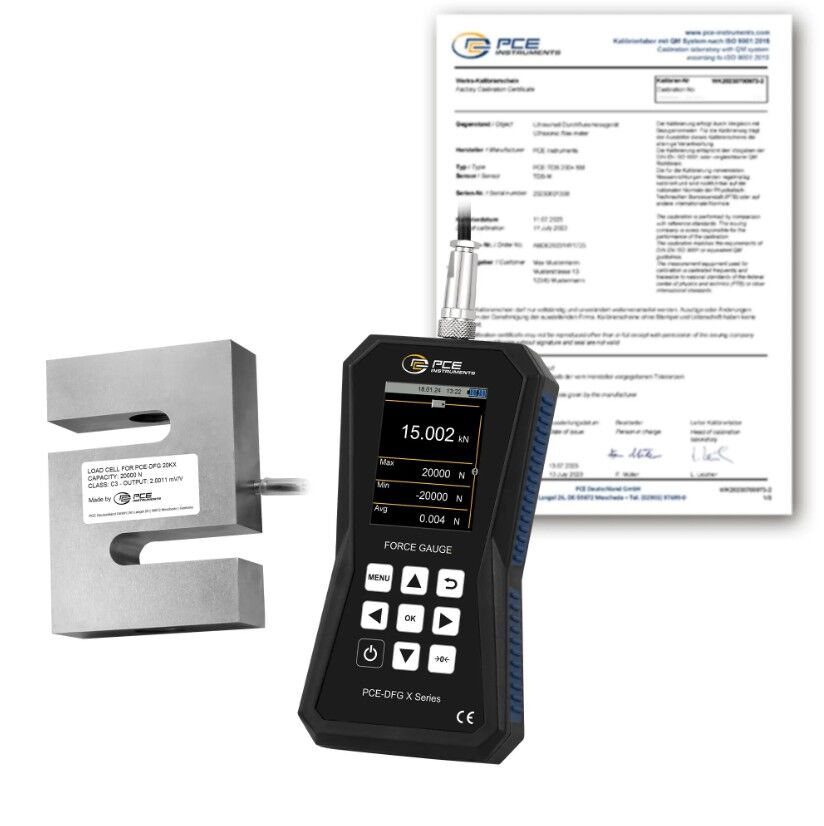

Il contenuto della fornitura comprende 1 dinamometro PCE-DFG 20K X-ICA, 1 cella di carico da 20.000 N, 2 perni con filettatura M10, 1 valigetta, 1 cavo USB-C, 1 software, istruzioni per l’uso disponibili in inglese e italiano in traduzione e 1 rapporto di taratura ISO. La dotazione consente di iniziare rapidamente le attività di misura e documentazione, con tutto il necessario per eseguire prove professionali di forza in trazione e compressione.

Il dinamometro PCE-DFG 20K X-ICA è quindi una soluzione professionale per chi deve misurare, registrare e analizzare forze fino a 20 kN con precisione elevata. La combinazione tra cella di carico esterna IP67, risoluzione 2 N, precisione ±0,05% F.S., frequenza fino a 7.200 Hz, memoria da 32 GB, software incluso, interfaccia USB-C, allarmi configurabili, display grafico e rapporto di taratura ISO lo rende adatto a controllo qualità, laboratori, banchi prova, produzione, manutenzione, collaudi e applicazioni industriali avanzate.
