Il misuratore di lunghezza dei cavi PCE-CLT 100 è uno strumento professionale progettato per determinare la lunghezza di cavi elettrici e coassiali in modo rapido, preciso e pratico, senza dover srotolare completamente il cavo. È particolarmente indicato per installatori elettrici, manutentori, tecnici di cantiere, reparti di cablaggio, magazzini tecnici e operatori che devono verificare bobine, tratte già posate, linee da installare o cavi da controllare prima di un intervento.

Il principio di misura utilizzato è il metodo del ritardo temporale TDR. Lo strumento invia un impulso lungo il cavo collegato e analizza il tempo di ritorno del segnale riflesso. In questo modo è possibile stimare la lunghezza del conduttore e individuare eventuali anomalie, come interruzioni o cortocircuiti. Questo metodo è molto utile quando il cavo non è facilmente accessibile in tutta la sua lunghezza, quando si trova ancora su bobina o quando è già installato in canaline, quadri, passaggi tecnici o impianti esistenti.

Il PCE-CLT 100 dispone di un campo di misura da 5 a 1500 m, con risoluzione 0,1 m e precisione ±(1% del valore misurato + 0,2 m). Queste caratteristiche lo rendono adatto sia alla misurazione di tratte corte sia al controllo di lunghezze elevate in ambito impiantistico, elettrico e manutentivo. La possibilità di visualizzare le misure in metri o in piedi consente di adattare lo strumento a diversi standard operativi e contesti di lavoro.

Uno dei vantaggi principali del misuratore è la presenza di un database integrato con 86 tipi di cavo. Il tecnico può selezionare rapidamente il tipo di cavo più vicino a quello da misurare, riducendo i tempi di configurazione e migliorando la praticità d’uso. Lo strumento permette anche di inserire cavi specifici dell’utente, soluzione molto utile quando si lavora con cavi particolari, forniture ricorrenti, cablaggi aziendali standardizzati o materiali non presenti nel database preinstallato.

Il fattore di accorciamento, indicato anche come VoP, è regolabile da 0 a 0,99. Questo parametro è fondamentale per adattare la misura alle caratteristiche reali del cavo, perché la velocità di propagazione del segnale varia in base al materiale isolante, alla costruzione del cavo e alla tipologia del conduttore. Una corretta impostazione del fattore di accorciamento consente di ottenere misure più affidabili, soprattutto quando si opera su cavi non standard o su tratte di lunghezza elevata.

Il dispositivo supporta sezioni di cavo da 0,25 mm² a 16 mm² e include numerose tipologie di cavo nel database, tra cui cavi Cat3, Cat5, CAT5e, CAT6, Cat6a, CAT7, CAT7a, coassiali RG58, RG59, RG6, RG6U e diverse configurazioni di cavi elettrici come H05, H07, NYM, NYY, SIHF-J, YSLY-JZ e altre tipologie utilizzate in installazione, automazione, distribuzione elettrica e cablaggio industriale. Questa ampia compatibilità rende lo strumento adatto a un utilizzo trasversale in diversi settori tecnici.

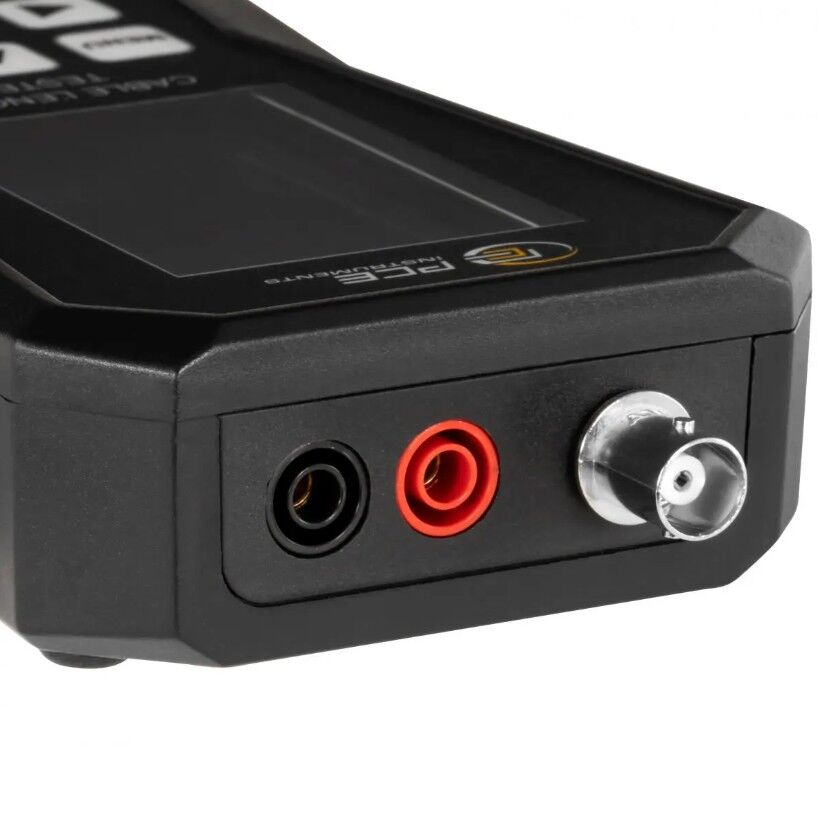

Il collegamento al cavo avviene tramite presa BNC oppure mediante prese da laboratorio da 4 mm, utilizzabili con le clip a coccodrillo in dotazione. Questa doppia possibilità di connessione consente di lavorare sia su cavi coassiali sia su cavi elettrici tradizionali, adattando rapidamente lo strumento al tipo di controllo richiesto. In officina, in cantiere o in manutenzione, la praticità del collegamento riduce i tempi di preparazione e permette di eseguire misure in pochi secondi.

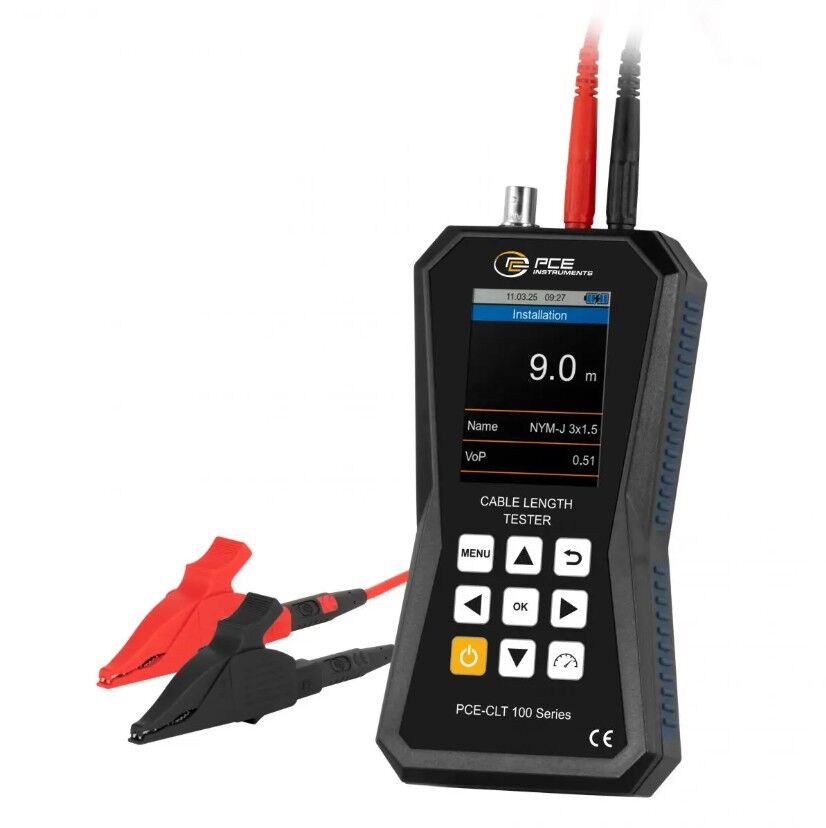

Il display LCD a colori da 2,8" offre una lettura chiara dei risultati e facilita la consultazione dei menu. L’interfaccia multilingue consente un utilizzo intuitivo anche in ambienti internazionali o da parte di operatori diversi. La memoria interna permette di salvare fino a 100 misure, funzione utile per controlli ripetitivi, verifiche su più bobine, documentazione tecnica o confronto tra diverse tratte di cavo.

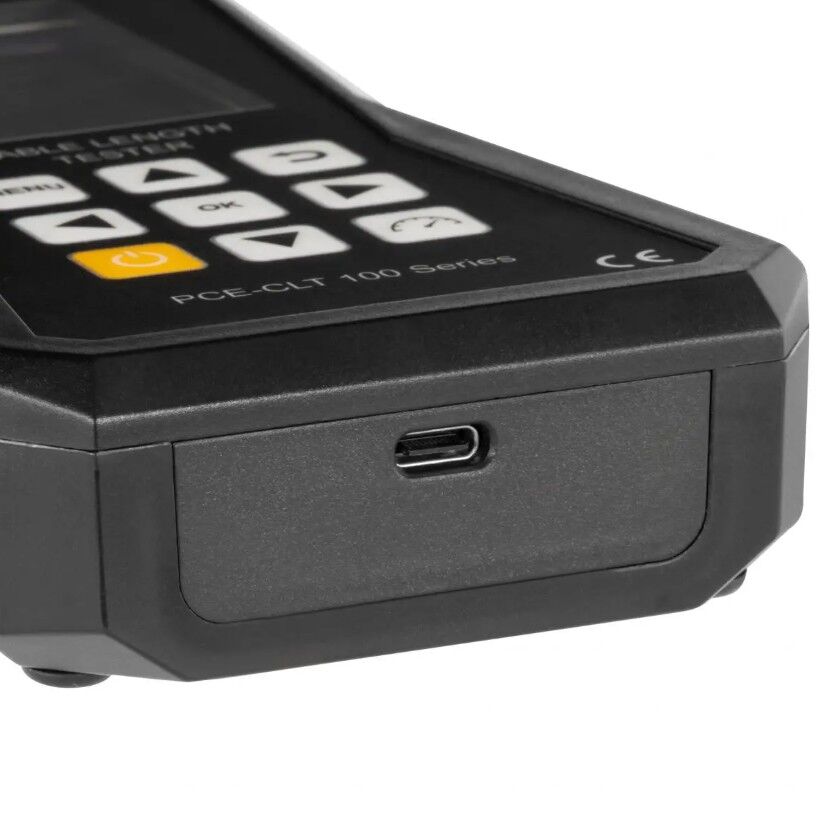

L’interfaccia USB-C permette la connessione dati e l’alimentazione dello strumento a 5 V DC 500 mA. La batteria integrata da 2500 mAh garantisce un tempo di funzionamento fino a circa 20 ore, a seconda della luminosità del display e delle condizioni di utilizzo. La classe di protezione IP50 protegge il dispositivo dalla polvere in condizioni operative ordinarie, mentre il formato compatto, le dimensioni 165 x 85 x 32 mm e il peso di circa 255 g lo rendono adatto all’impiego mobile.

Per ottenere misure affidabili è consigliabile selezionare il tipo di cavo corretto dal database oppure impostare manualmente il fattore di accorciamento quando si conosce il valore del cavo. Prima della misura è importante assicurarsi che il cavo non sia collegato a tensioni esterne e che le estremità siano collegate correttamente. In caso di bobine, tratte già posate o cavi con derivazioni, è utile confrontare più misurazioni e verificare che la configurazione del cavo corrisponda al metodo di misura scelto.

Il PCE-CLT 100 è quindi una soluzione professionale per chi deve misurare lunghezze di cavo, controllare materiale a magazzino, verificare installazioni, stimare la quantità residua su bobine, diagnosticare interruzioni o individuare cortocircuiti. La combinazione tra metodo TDR, ampio campo di misura, database cavi, memoria interna, display a colori e struttura compatta lo rende uno strumento pratico e completo per elettricisti, installatori, manutentori e tecnici specializzati.

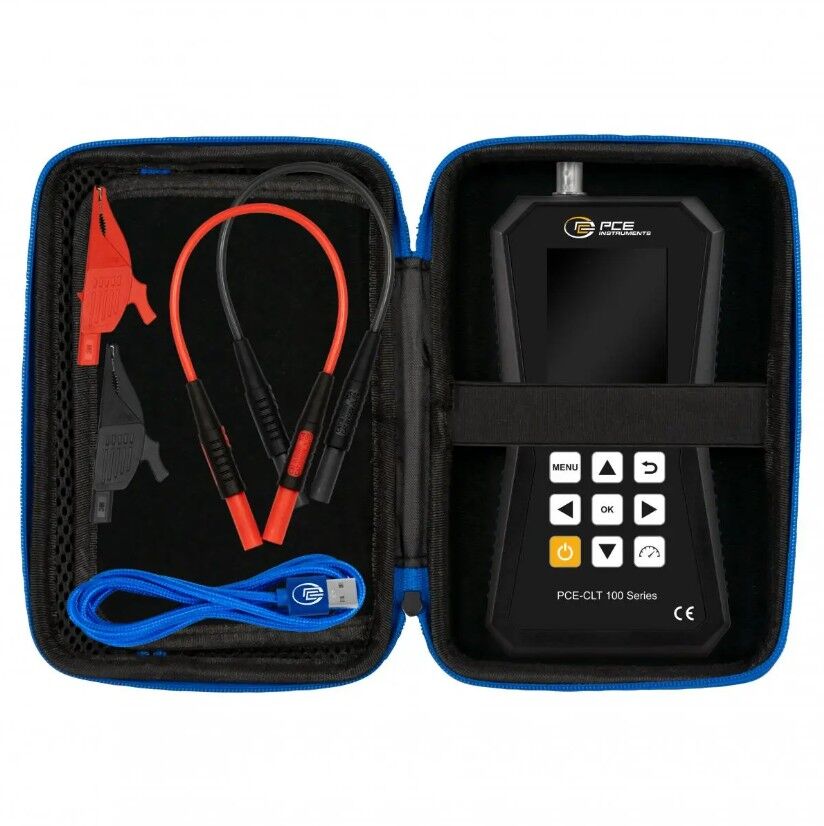

Contenuto spedizione:

1 x Misuratore di lunghezza dei cavi PCE-CLT 100
1 x Set di puntali da 0,5 m (rosso/nero)
1 x Set di clip a coccodrillo (rosso/nero)
1 x Cavo USB-C
1 x Istruzioni per l'uso
1 x Borsa di servizio
