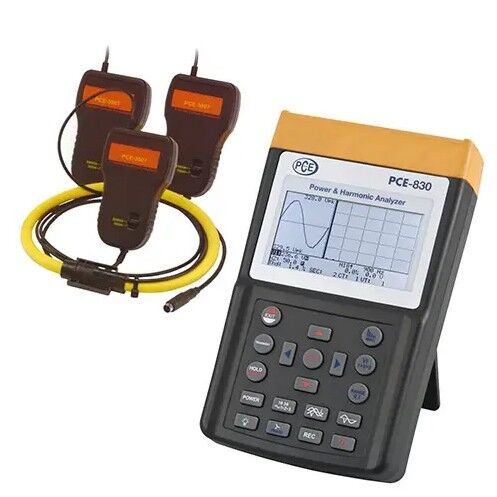

PCE Instruments PCE-830-3 Amperometro trifase con analisi armoniche, misura energia e potenza, memoria 52.400 valori, interfaccia USB e software per analisi EN50160
(Tasse incl.: 2.836,49 €)
Strumento professionale che esegue misurazioni elettriche complete su reti monofase e trifase, rilevando con precisione tensione, corrente, potenza attiva/reattiva e fattore di potenza. La tecnologia integrata permette analisi armoniche fino al 99° ordine, con visualizzazione delle forme d'onda distorte e calcolo automatico dei parametri THD-F. Il sistema acquisisce fino a 35 parametri simultaneamente sul display LCD ad alta risoluzione, mentre la memoria interna conserva fino a 17.470 valori per analisi di lungo periodo. Le funzioni avanzate includono rilevamento transitori con soglia regolabile e calcolo asimmetrie di fase secondo standard internazionali.
L'amperometro è uno strumento professionale per la misurazione precisa di parametri elettrici in reti monofase e trifase. La tecnologia integrata consente di rilevare non solo tensione, corrente e potenza, ma anche distorsioni armoniche e transitori fino a 16 µs, conformemente alla normativa EN50160.
Specifiche tecniche:
| Valori di misura | Range di misura / Risoluzione / Precisione |
| Watt AC (50 o 60 Hz, PF 0,5 fino a 1) | 10,0 - 999,9 W / 0,1 W / ±1% del range di misura 1,000 - 9,999 kW / 0,001 kW / ±1% del range di misura 10,00 - 99,99 kW / 0,01 kW / ±1% del range di misura 100,0 - 999,9 kW / 0,1 kW / ±1% del range di misura 1000 - 9999 kW / 1 kW / ±1% del range di misura |
| Corrente AC (50 o 60 Hz, selezione range automatica, TRMS) | 0 - 300 A / 0,1 A / ±1,0% del range di misura 300,0 - 999,9 A / 0,1 A / ±1,0% del range di misura 1000 - 3000 A / 1A / ±1,0% del range di misura |
| Tensione AC (50 o 60 Hz, TRMS) | 20,0 - 500,0 V / 0,1 V / ±0,5% ±5 digit (fase contro presa a terra) 20,0 - 600,0 V / 0,1 V / ±0,5% ±5 digit (fase contro fase) |
| Distorsioni armoniche della tensione AC | 1 - 20º / 0,1% / ±1,0% 21 - 49º / 0,1% / 4% del valore di misura ±2,0% 50 - 99º / 0,1% / 6% del valore di misura±2,0% |
| Armoniche della corrente AC in% | 1 - 10º / 0,1% / ±2% 21 - 49º / 0,1% / ±6% 50 - 99º / 0,1% / ±10% |
| Fattore di potenza (PF) | 0,000 - 1,000 / 0,001 / ±0,04 |
| Angolo di sfasamento (Phi) | 0° - 180° / 0,1° / ±2° |
| Distorsione armonica totale | 0,0 - 20,0% / 0,1% / ±2% 20,0 - 100% / 0,1% / ±6% del valore di misura ±1% 100 - 999,9% / 0,1% / ±10% del valore di misura ±1% |
| Misura massima in tensione e corrente AC | 50Hz / 19µS / ±5% ±30 digit 60Hz / 16µS / ±5% ±30 digit |
| Misura del valore più alto in tensione e corrente AC | 1,00 - 99,99 / 0,01 / ±5% ±30 digit |
| Range frequenza in modo automatico | 45 - 65 Hz / 0,1Hz / 0,1Hz |
| Memoria | 512 kB (non è memoria volatile) per un massimo di 52.420 valori di misura effettuando una misura di 1 fase/2 cavi |
| Interfaccia | USB (isolata otticamente) |
| Software e cavo dati | Entrambi nella confezione, adatto per Windows XP, 7 etc- |
| Display | LCD retroilluminato, con matrice a punti |
| Alimentazione | 8 x 1,5V tipo AA (Mignon) |
| Dimensioni | 257 x 155 x 57 mm |
| Peso | 1.160 g |
| Condizioni operative | Max. 85% U.R. / -10 - +50 ºC |
| Tipo di protezione / normative | IEC 61010, 600 V/CAT III |
| PCE-830-3 + pinza amperometrica flessibile PCE-3007 (3000A) | |
| Rilevazione cavo elettrico | Diametro 170 mm |
| Raggio di curvatura minimo | 35mm |
| Lunghezza del cavo elettrico di misura | 610mm |
| Diametro del cavo elettrico di misura | 14mm |
| Dimensioni (Box) | 130 x 80 x 43mm |
| Peso | 410 g |
L'utilizzo prevede il collegamento delle pinze amperometriche e la configurazione dei parametri desiderati. Il display LCD retroilluminato mostra fino a 35 valori simultaneamente, mentre la memoria interna registra fino a 17.470 misurazioni per analisi di lungo periodo.
Le applicazioni principali includono il monitoraggio di qualità dell'energia, l'analisi di consumi industriali e la diagnostica di impianti elettrici. La connettività USB permette l'esportazione dei dati verso software specializzati per elaborazioni avanzate.
Tra le funzioni più rilevanti spiccano l'analisi armoniche fino al 99° ordine, la misura della potenza attiva/reattiva e il calcolo automatico del fattore di potenza. Le pinze amperometriche opzionali supportano conduttori fino a 170 mm di diametro.
Particolarmente utile per ingegneri energetici e tecnici manutentivi, questo strumento offre precisione certificabile ISO e un pacchetto software completo per la generazione di report dettagliati.
Caratteristiche:
- Analisi di rete trifase / 4 cavi, 3 fasi / 3 cavi, 1 fase / 2 cavi, 1 fase / 3 cavi
- Misura del valore effettivo reale (V 123 e I 123 )
- Misura della potenza attiva (W, KW, MW, GW)
- Misura della potenza apparente e reattiva (KVA, KVAR)
- Fattore di potenza (PF), angolo di fase (Φ)
- Misura di energia e lavoro (Wh, KWh, KVARh, PFh)
- Misure di corrente da 0,1 mA a 3000 A, consente p.e. di analizzare la necessità di riserva di potenza di una fabbrica
- Ampio display LCD che mostra fino a 35 parametri simultaneamente (3P4W [=3 fasi /4 cavi])
- Condizioni CT (1 a 600) e PT (1 a 3000) programmabili
- Indicazione delle forme di onda di corrente e tensione sovrapposta
- Memoria da 512 KB con intervalli di registrazione programmabili (frequenza di campionamento da 2 a 3000 secondi, 17.470 valori usando il sistema trifase / 4 cavi)
- Indicazione delle forme di onda, parametri di rendimento e distorsioni armoniche
- Ampio display LCD, matrice a punti illuminata
- Potenza media (AD in W, KW, MW)
- Potenza massima (MD in W, KW, MW) con il periodo programmabile
- Analisi delle distorsioni armoniche fino al 99° ordine di curvatura
- Indicazione nel display fino alla 50ª forma d'onda armonica
- Indicazione della forma d'onda con valore massimo (1024 valori di misura / periodi)
- Analisi delle distorsioni assolute (%THD-F)
- Diagramma di equilibrio grafico con parametri del sistema trifase
- Rileva fino a 28 transitori (tempo e cicli) con soglia programmabile (%)
- Relazione trifase per tensione o corrente asimmetrica (VUR)
- Fattore trifase di tensione o corrente asimmetrica (d0%, d2%)
- Interfaccia USB isolata otticamente
- Temporizzatore e calendario integrato per la registrazione dei dati
- Diametro massimo del cavo elettrico per la pinza amperometrica: PCE-6801 ca. 30mm, PCE-6802 ca. 55mm, PCE-3007 ca. 170mm
Contenuto spedizione:
1 x Amperometro PCE-830-3
3 x Pinze amperometriche PCE-3007
4 x Morsetti isolati
4 x Linee di verifica di sicurezza da 3m
8 x Batterie
1 x Alimentatore
1 x Valigetta
1 x Cavo USB per PC
1 x Software (inglese)
1 x Istruzioni per l'uso
- Codice EAN:
- 4250348700421
- Tipologia:
- Amperometro
- Costruttore:
- PCE INSTRUMENTS
- Risoluzione (mm):
- 0.001 - 1kW
- Campo di misura:
- 0.01 - 9999kW
