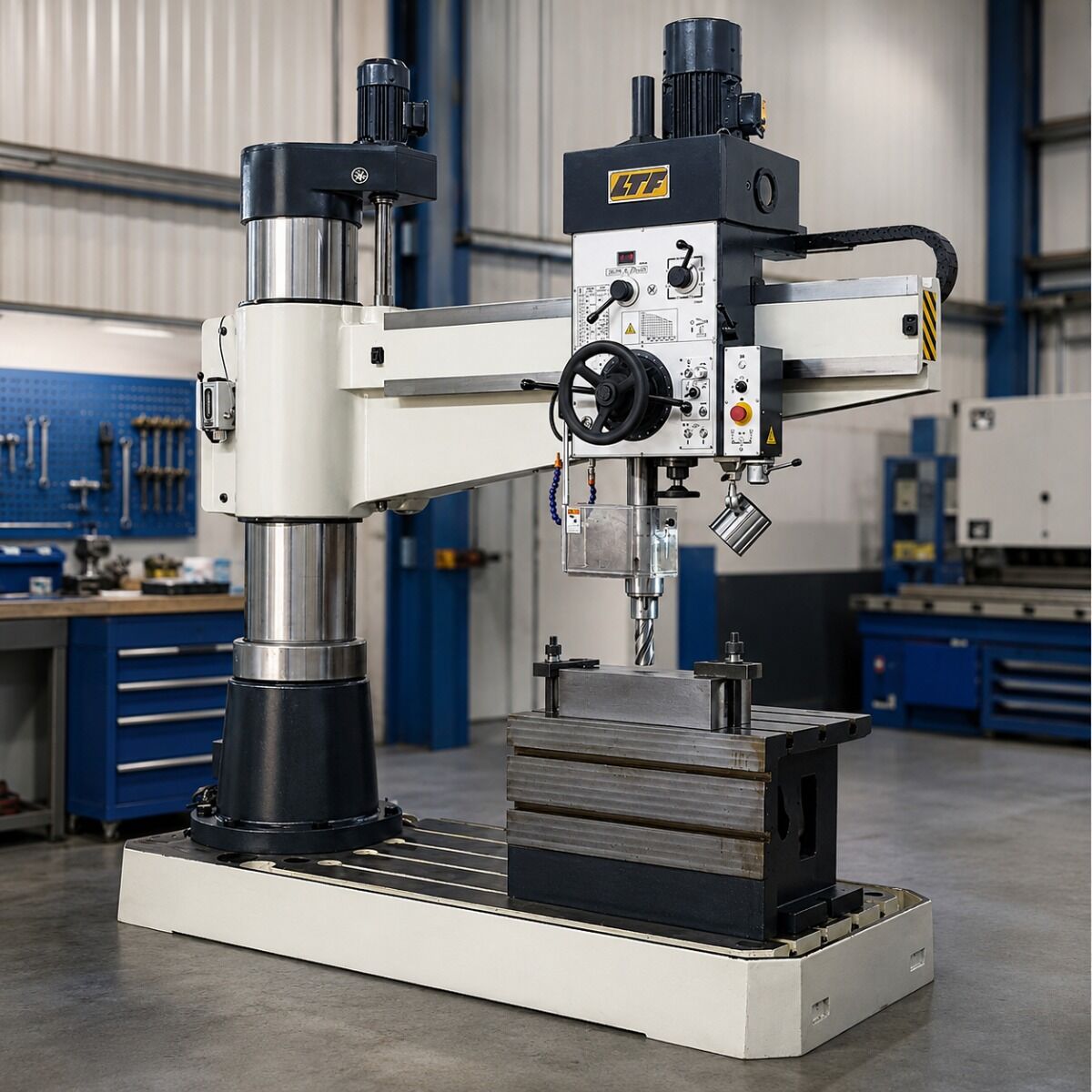

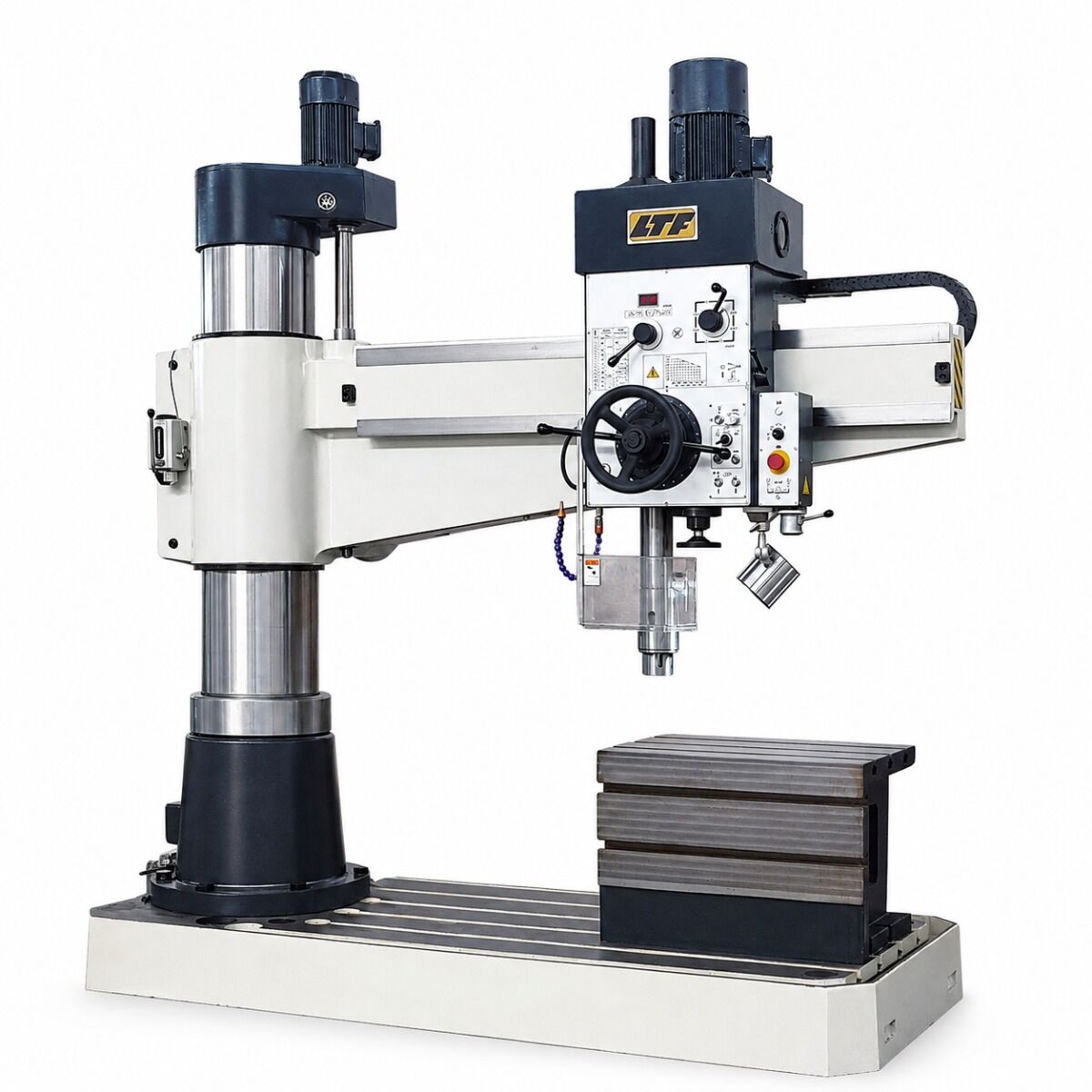

Il trapano radiale 416.23 50/1600 mm è una macchina utensile professionale progettata per lavorazioni di foratura, alesatura, lamatura e maschiatura su particolari metallici di grandi dimensioni. La struttura con base, colonna, braccio e testa ingranaggi realizzati in ghisa di ottima qualità garantisce elevata rigidità, stabilità e affidabilità nelle lavorazioni continuative. La colonna sovradimensionata e il braccio particolarmente resistente alle torsioni rappresentano due elementi fondamentali per mantenere precisione e sicurezza anche durante lavorazioni impegnative.

La macchina offre una capacità massima di foratura di Ø62 mm, una capacità di maschiatura fino a M52 su ghisa e M46 su acciaio e una profondità massima di foratura di 315 mm. L’attacco mandrino CM5 permette l’utilizzo di utensili adeguati a lavorazioni pesanti e di precisione. La dotazione comprende mandrino a cremagliera B16 da 1 a 13 mm, attacco conico CM4-B16, riduzione CM3-CM2, riduzione CM4-CM3 e chiave di servizio, consentendo una buona versatilità nella preparazione della macchina.

La velocità mandrino a variazione continua, con numero di giri visualizzato in tempo reale sul display digitale, permette di adattare la lavorazione al diametro dell’utensile, al materiale e al tipo di operazione. Il campo di velocità da 38 a 2000 rpm consente di lavorare sia con utensili di grande diametro, dove servono basse velocità e maggiore coppia, sia con utensili più piccoli, dove è richiesta una rotazione più elevata. L’avanzamento meccanico con 8 livelli di velocità consente di gestire il taglio in modo più regolare e controllato.

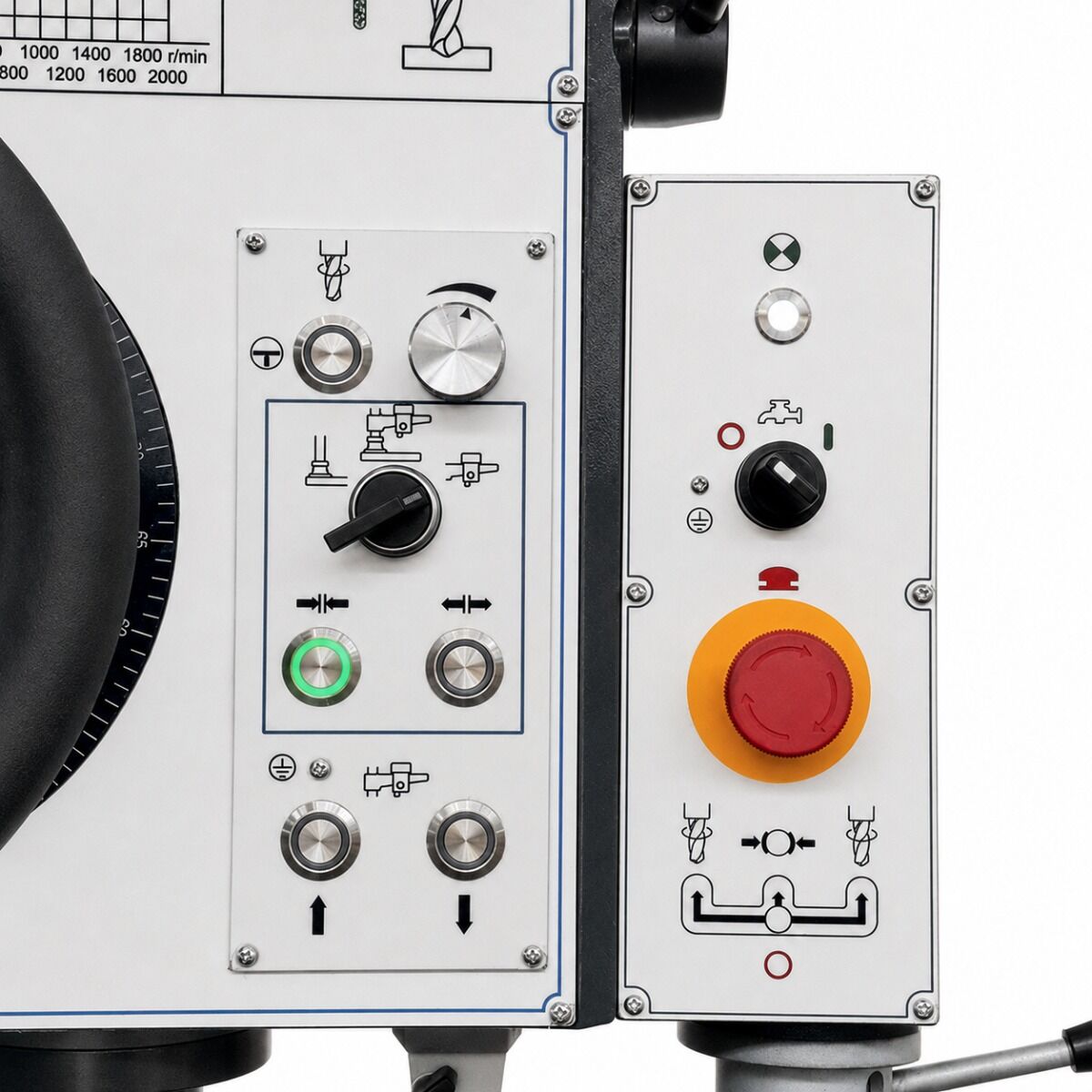

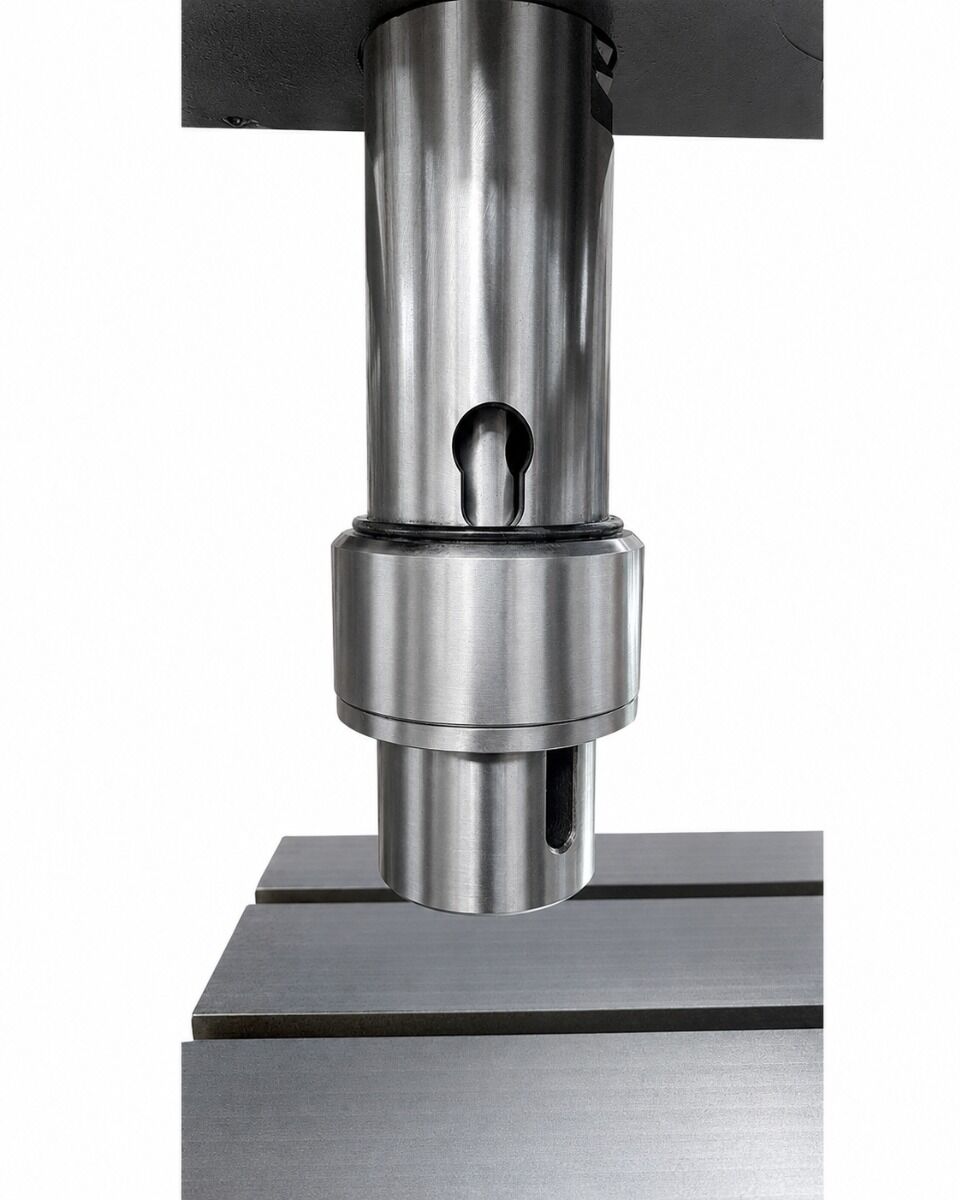

I dispositivi di bloccaggio idraulico indipendenti permettono di bloccare e sbloccare testa e colonna insieme o separatamente tramite l’apposito comando. Questa soluzione facilita il posizionamento della macchina, migliora la sicurezza operativa e consente all’operatore di lavorare con maggiore rapidità. Il cannotto dispone di un contrappeso scorrevole su guide, progettato per garantire facilità di azionamento e massima sicurezza durante le fasi di regolazione.

Gli ingranaggi del sollevamento braccio lavorano in bagno d’olio, riducendo l’usura e migliorando l’affidabilità nel tempo. Gli assi di orientamento e scorrimento sono progettati per garantire un movimento fluido, mentre il mandrino scorre su cuscinetti di precisione e la testa su guide temprate e rettificate. Il sistema affidabile di lubrificazione centralizzata per la colonna contribuisce al mantenimento delle prestazioni e alla durata della macchina.

Dal punto di vista dimensionale, il trapano radiale 416.23 dispone di distanza asse mandrino/colonna da 350 a 1600 mm, distanza mandrino/base da 350 a 1250 mm, corsa verticale del braccio di 900 mm e corsa orizzontale della testa di foratura di 1250 mm. Queste caratteristiche permettono di lavorare pezzi ingombranti, piastre, strutture saldate, basamenti, staffe, componenti meccanici e particolari che richiedono forature in posizioni distanti dalla colonna.

La tavola cubica da 750x500x500 mm offre una superficie solida per il posizionamento e il serraggio del pezzo. Il basamento da 2400x1000x200 mm e il peso di 3800 kg confermano la vocazione industriale della macchina, garantendo stabilità e robustezza nelle lavorazioni gravose. Il motore principale da 4 kW e il motore avanzamento da 1,5 kW forniscono la potenza necessaria per operazioni professionali su acciaio, ghisa e altri materiali metallici lavorabili.

Il circuito di raffreddamento con serbatoio integrato nel basamento aiuta a controllare la temperatura dell’utensile e del pezzo durante forature profonde, maschiature e lavorazioni prolungate. L’utilizzo del refrigerante contribuisce a migliorare la qualità del foro, ridurre l’usura dell’utensile e limitare il surriscaldamento. La lampada LED inclusa migliora la visibilità dell’area di lavoro e facilita il controllo del punto di foratura.

Il trapano radiale 416.23 è indicato per officine meccaniche, carpenterie metalliche, reparti di manutenzione industriale, costruzione macchine, lavorazioni conto terzi e ambienti produttivi dove sono richieste potenza, precisione, ampio sbraccio e capacità di lavorare pezzi di grandi dimensioni. La combinazione tra struttura in ghisa, attacco CM5, capacità Ø62 mm, bloccaggi idraulici indipendenti, avanzamento meccanico a 8 livelli, velocità continua e circuito di raffreddamento lo rende una soluzione professionale per lavorazioni complesse e ripetitive.
