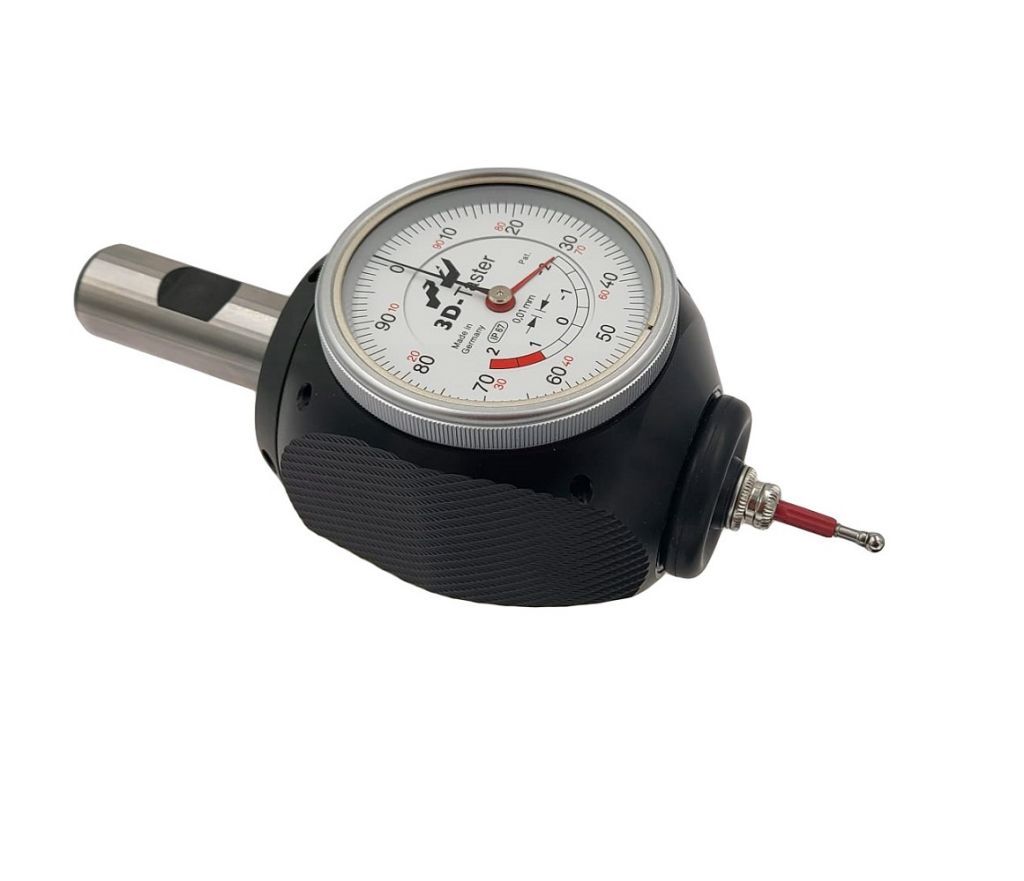

Centratore - Tastatore 3D modello a comparatore Centro FH, resistente agli schizzi con grado di protezione IP67 e risoluzione 0.01mm

Il tastatore universal per il corretto posizionamento dell'asse del naso mandrino al semilavorato o al bordo del dispositivo viene fissato sul mandrino portautensile, e rende possibile posizionare in modo semplice e preciso gli assi del mandrino. In questo modo è facile determinare velocemente i punti zero del pezzo, come anche, eventualmente, le sue dimensioni.

È possibile lavorare indifferentemente su tutti e tre gli assi (X, Y o Z).

L’indicatore si sposta sempre nella stessa direzione indicando la distanza dal pezzo dall'asse del naso mandrino. Non appena la lancetta è sullo zero, l'asse del naso madnrino si trova esattamente al bordo del semilavorato. Al primo tentativo, senza provare a lungo, senza fare calcoli, senza problemi. Questo riduce i costi, aumenta la produttività e semplifica il lavoro.

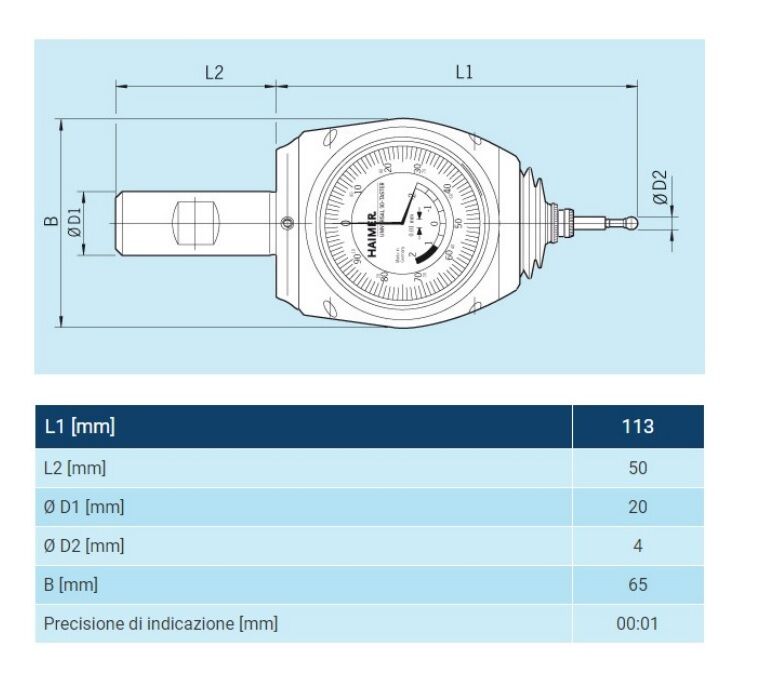

Il tastatore - Centratore 3D viene fornito con astina sfera diametro 4mm, che può essere sostituita senza l'ausilio dell'utensile. Dopo la sostituzione dell'astina non è necessaria la ricalibrazione del tastatore.

Il tastatore viene fissato direttamente nel mandrino portautensile. È fondamentale che l’accoppiamento sia pulito e privo di gioco, in modo da garantire la massima precisione durante le operazioni di centraggio. Prima di iniziare la misurazione, occorre assicurarsi che la macchina utensile sia in condizioni di sicurezza, con avanzamenti ridotti e mandrino spento, e che il tastatore sia correttamente allineato.

Il contatto con il pezzo avviene avanzando lentamente lungo l’asse selezionato (X, Y o Z) fino a quando la sfera di tastatura Ø4 mm entra in contatto con la superficie del semilavorato. L’indicatore del comparatore si muove sempre nella stessa direzione, riducendo al minimo gli errori di lettura. Quando la lancetta raggiunge lo zero, l’asse del mandrino coincide esattamente con il bordo del pezzo, permettendo di impostare questo valore come punto zero sul controllo numerico della macchina.

Il tastatore consente di operare su tutti e tre gli assi senza necessità di conversioni matematiche. È possibile determinare rapidamente larghezze, distanze tra superfici parallele e verificare la centratura di fori o cave, garantendo precisione e ripetibilità delle misurazioni. In caso di urto o usura, l’astina a sfera può essere sostituita senza strumenti, e grazie al sistema costruttivo non è necessaria alcuna ricalibrazione successiva, riducendo i tempi di fermo macchina.

Le astine sono progettate con un punto di rottura predeterminato, offrendo maggiore sicurezza durante l’uso, mentre il corpo del tastatore è protetto con grado IP67, assicurando resistenza a refrigeranti e schizzi d’acqua. Questo strumento permette di azzerare e posizionare con precisione ±0,01 mm senza prove ripetute né calcoli complessi, consentendo all’operatore di determinare i riferimenti geometrici del pezzo in modo rapido, sicuro e ripetibile, aumentando l’efficienza e la produttività della macchina utensile.
