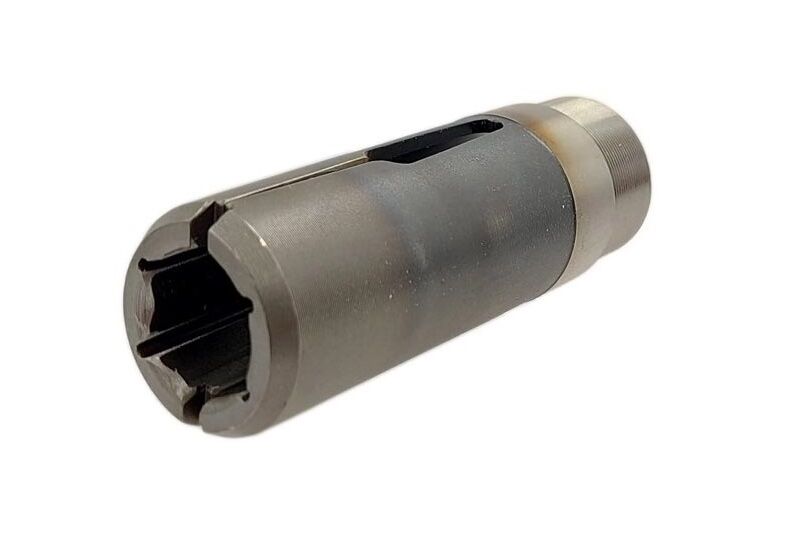

Che cos’è una pinza per avanzamento barra.

La pinza spingibarra è un pezzo importante in un tornio per la lavorazione da barra perché permette di poter produrre in modo continuo e automatico la realizzazione e la produzione di pezzi torniti con quantità di lotti di fabbricazione medio alta. La sua funzione è quella di alimentare la macchina utensile fino all’esaurimento e al consumo completo della barra caricata.

Come funziona una pinza spingibarra.
Il funzionamento di una pinza spingibarra si basa su un  principio che sfrutta la differenza di forze.
La pinza spingibarra viene realizzata tenendo conto della massa messa in rotazione nel tornio durante la lavorazione. Una volta tagliata viene eseguito il carico di scorrimento tenendo conto del tipo di materiale, peso specifico e dimensione della barra. Questo carico di scorrimento durante il funzionamento della macchina in lavorazione risulta essere molto inferiore rispetto alla forza di chiusura della pinza stringibarra che trattiene il pezzo durante la tornitura. Durante questa fase la pinza arretrando e avendo una pressione minore, scivola sulla barra e arretra preparandosi per fare avanzare la barra per la realizzazione del pezzo successivo.
All’apertura della pinza stringibarra, essendo aperta non esercita nessuna forza sulla barra.
A questo punto il carico di scorrimento della pinza spingibarra avanzando porta avanti la barra e prepara il tornio per la lavorazione successiva.

Come viene regolato il carico di scorrimento di una pinza spingibarra.

La pinza spingibarra viene costruita attraverso l’utilizzo di un acciaio pregiato che durante la realizzazione viene sottoposto a dei trattamenti termici particolari che eseguiti su un acciaio speciale funziona attraverso una forza di carico di scorrimento creato appositamente con il fine di fare avanzare la barra al termine di ogni ciclo di lavoro.

Come controllare il carico di scorrimento di una pinza spingibarra.
Per verificare il carico di scorrimento di una pinza spingibarra, bisogna innanzitutto conoscere il carico teorico che deve avere.
Nella figura viene mostrato un diagramma per poter stabilire la forza di carico di scorrimento della pinza spingibarra.

Inserendo uno spezzone nella pinza spingibarra, andremo ad esercitare una forza fino a quando lo spezzone arretra in pinza, utilizzando un dinamometro durante questa operazione, andremo a verificare esattamente quanti daN sono serviti per esercitare l’arretramento dello spezzone di barra nella pinza spingibarra.
Questo controllo può essere effettuato sotto una pressa manuale, trapano a colonna, tornio, appoggiando contro una parete il piano d fissaggio della pinza e esercitare la pressione sullo spezzone nella parte opposta (fig.2)
