Rivestita in HM: Garantisce un carico di chiusura frontale superiore circa del 50% rispetto alla pinza stringi barra normale, tale operazione risulta però essere sconsigliata nel caso la barra non venga tornita all’esterno e vi siano sul disegno del pezzo tolleranze geometriche di concentricità riferite al diametro esterno.

Cosè una Pinza stringibarra

La pinze stringibarra è un attrezzo che viene montato all’interno dei mandrini di un tornio e serve per serrare la barra o il pezzo durante l’esecuzione di una lavorazione di tornitura o di foratura mediante utensili per asportazione truciolo.

Settore di utilizzo:

Torni automatici a camme, plurimandrino, torni a controllo numerico, torni a fantina mobile, torni a testa fissa, torni con lavorazione da barra, lavorazione pezzi in ripresa, montaggio dei componenti,

Come funziona una pinza stringibarra

Il suo funzionamento di serraggio e di apertura avviene attraverso lo spostamento assiale di un tirante chiamato solitamente tirante stringibarra che attraverso lo scorrimento assiale, quando il cono della pinza agisce sul cono del mandrino, forzando la forza di trazione o compressione, genera un carico notevole sulla pinza stringibarra garantendo un forte serraggio per la chiusura del pezzo o della barra.

Le pinza stringibarra viene realizzata in base al diametro della barra da lavorare che normalmente è una barra trafilata, in quanto il cono della pinza esercita una pressione notevole sul cono, ma il tirante stringibarra effettua una corsa radiale limitata. Solo la misura costante del diametro della barra può garantire un perfetto serraggio e una forza costante di chiusura.

Lo scorrimento assiale del tirante stringibarra, può essere effettuato attraverso delle camme meccaniche, dei naselli o martelletti e con movimento pneumatico o idraulico

Pinze stringibarra a trazione

Le pinza stringibarra a trazione sono provviste di un filetto posteriore al cono che può essere di tipo esterno o interno. Il filetto serve a bloccare la pinza stringibarra al tirante stringibarra che durante il suo scorrimento assiale determina l’apertura o la chiusura della pinza stringibarra.

Caratteristiche e qualità principali di una pinza stringibarra

Le caratteristiche e le qualità principali di una pinza stringi barra fornita da Tadaah sono:

Materiale della pinza che garantisce la qualità della pinza nel tempo

Realizzazione pinza con errori di geometria e errori di oscillazione molto contenuti

Mantenimento precisione della pinza stringi barra anche nel tempo

Forza notevole di chiusura sul cono per evitare arretramento della barra durante la lavorazione e sfruttare al meglio le caratteristiche e i parametri di taglio degli utensili

Pinze stringibarra a disegno

Le pinze stringi barra di Tadaah possono essere realizzate anche a disegno su richiesta del cliente. La personalizzazione può essere eseguita per ottenere vantaggi di funzionamento, problemi di ingombro o nel caso il cliente abbia disegnato una pinza con dimensioni personalizzate per specifiche tecniche particolari.

Eseguiamo anche pinze stringibarra secondo specifiche di Tadaah per garantire un carico maggiore di chiusura e evitare arretramento della barra durante la lavorazione

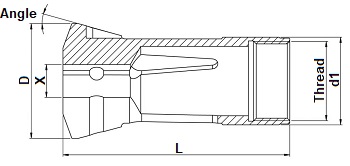

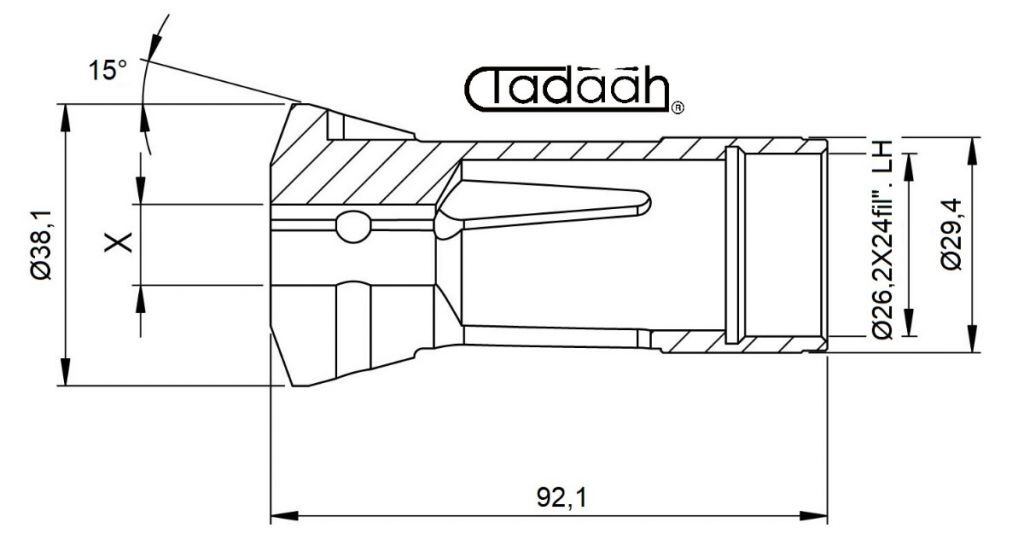

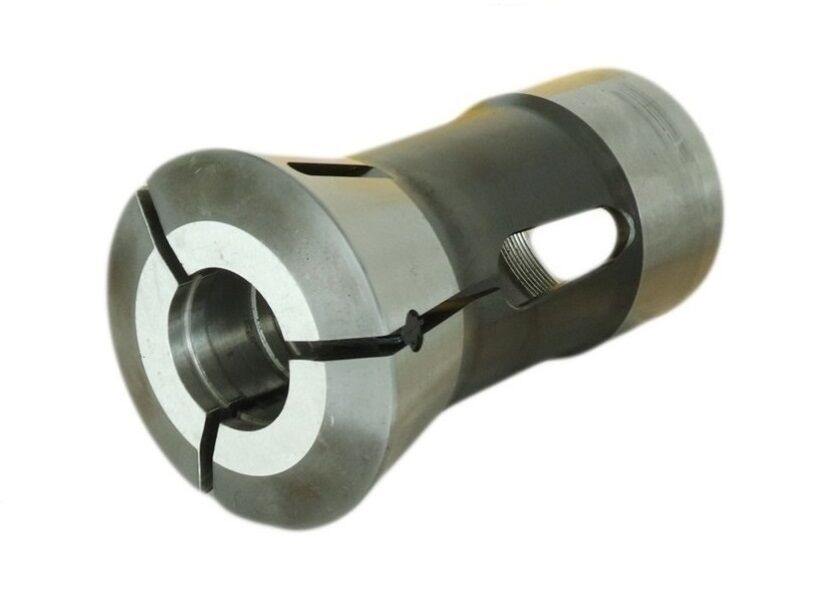

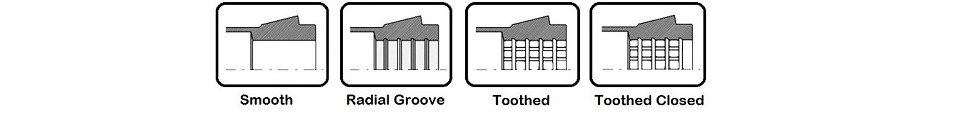

Le pinze verranno fornite a seconda dei profili disponibili, qualora aveste bisogno di un profilo in particolare scriveteci cliccando qui

Le nostre pinze stringibarra dispongono di un profilo interno a nostro disegno che consente una forza di serraggio superiori alle pinze standard presenti sul mercato. La modifica consiste nella distribuzione della forza di chiusura costante su tutta la superficie di serraggio. Essendo il carico distribuito uniformemente su tuta la superficie cilindrica di serraggio, la pinza offre grandi vantaggi della forza di tenuta sia sulla parte frontale, ma sopratutto aumenta la tenuta anche sul carico radiale. Capita spesso che sulle macchine automatiche, durante la lavorazione del pezzo con utensili profilati radiali e contemporaneamente anche con punte frontali, la pinza per effetto del carico radiale generato dalla lavorazione dell’utensile profilato tende ad aprirsi, la punta che esegue la foratura, spingendo lungo l’asse del pezzo, ne facilita l’arretramento della barra.
