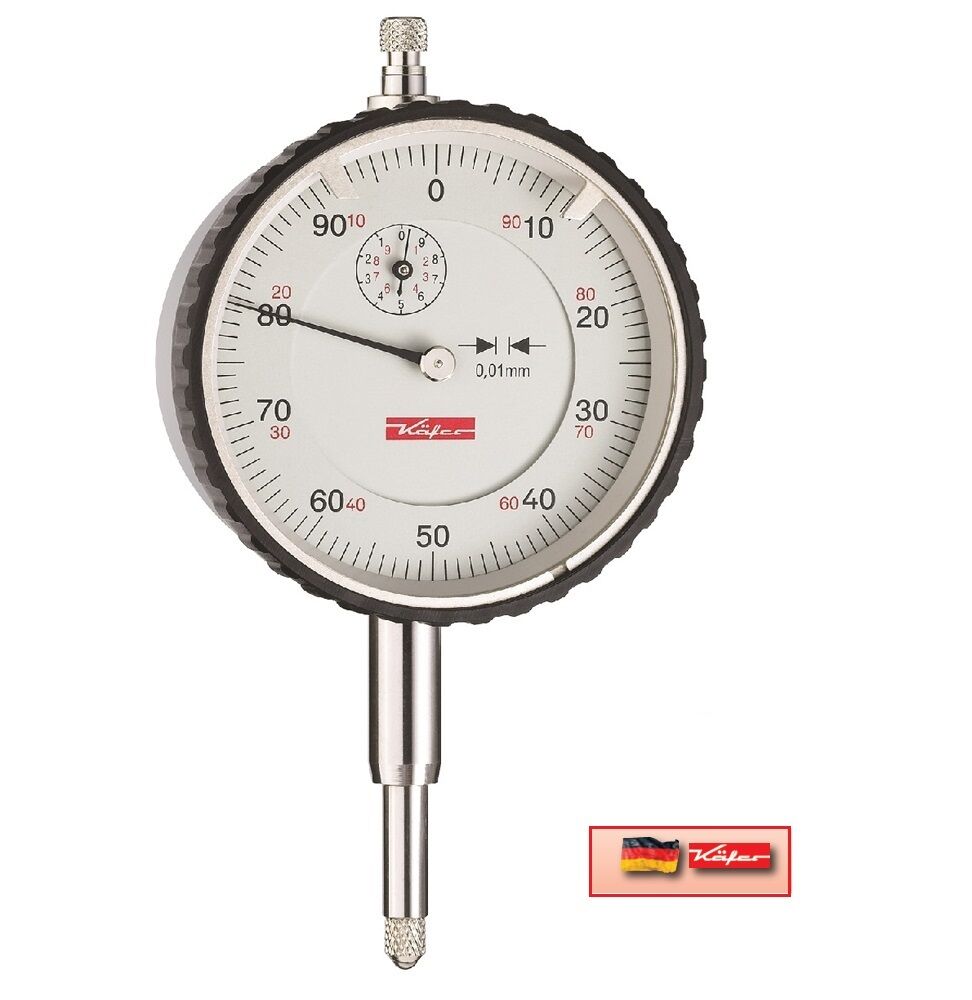

Il comparatore centesimale Käfer è uno strumento di misura analogico per controlli dimensionali comparativi in ambito meccanico, utilizzato quando serve verificare scostamenti centesimali rispetto a un riferimento. Il campo di misura è 0–10 mm con lettura 0,01 mm, impostata su una scala da 100 tratti per una lettura immediata della variazione.

Il funzionamento si basa sullo spostamento assiale del perno di misura, che viene trasferito al meccanismo interno e trasformato nella rotazione della lancetta sul quadrante. Il quadrante ha diametro 58 mm ed è girevole per l’azzeramento, così da impostare il valore di riferimento prima della misura. La versione è predisposta per il controllo in tolleranza grazie a due indicatori regolabili sul quadrante. La forza di misura dichiarata è 0,7 N con tolleranza ±10% e una rotazione completa della lancetta corrisponde a 1 mm di corsa.

Il comparatore è indicato per verifiche di comparazione su macchine utensili, banchi di misura e attrezzature di collaudo, per esempio in controlli di battuta e scostamento, verifiche di parallelismo e controlli di allineamento in fase di set-up e controllo qualità.

I settori di utilizzo tipici includono officine meccaniche, reparti di produzione metalmeccanica, manutenzione e controllo qualità, dove è necessario uno strumento analogico robusto e ripetibile. La scelta è guidata dalla corsa richiesta di 10 mm, dalla lettura centesimale 0,01 mm, dal diametro del quadrante utile alla leggibilità e dalla compatibilità dell’attacco Ø 8 mm h6 con basi magnetiche e supporti.

Questa versione presenta cassa metallica, perno di misura e gambo di serraggio Ø 8 mm h6 in acciaio inossidabile, asta di serraggio temprata e rettificata, inserti di misura sostituibili e controllo con strumenti di prova riconducibili a standard nazionali e internazionali. La fornitura è prevista con astuccio. L’impiego è limitato al campo 0–10 mm e alle condizioni coerenti con la norma DIN 878 dichiarata.
