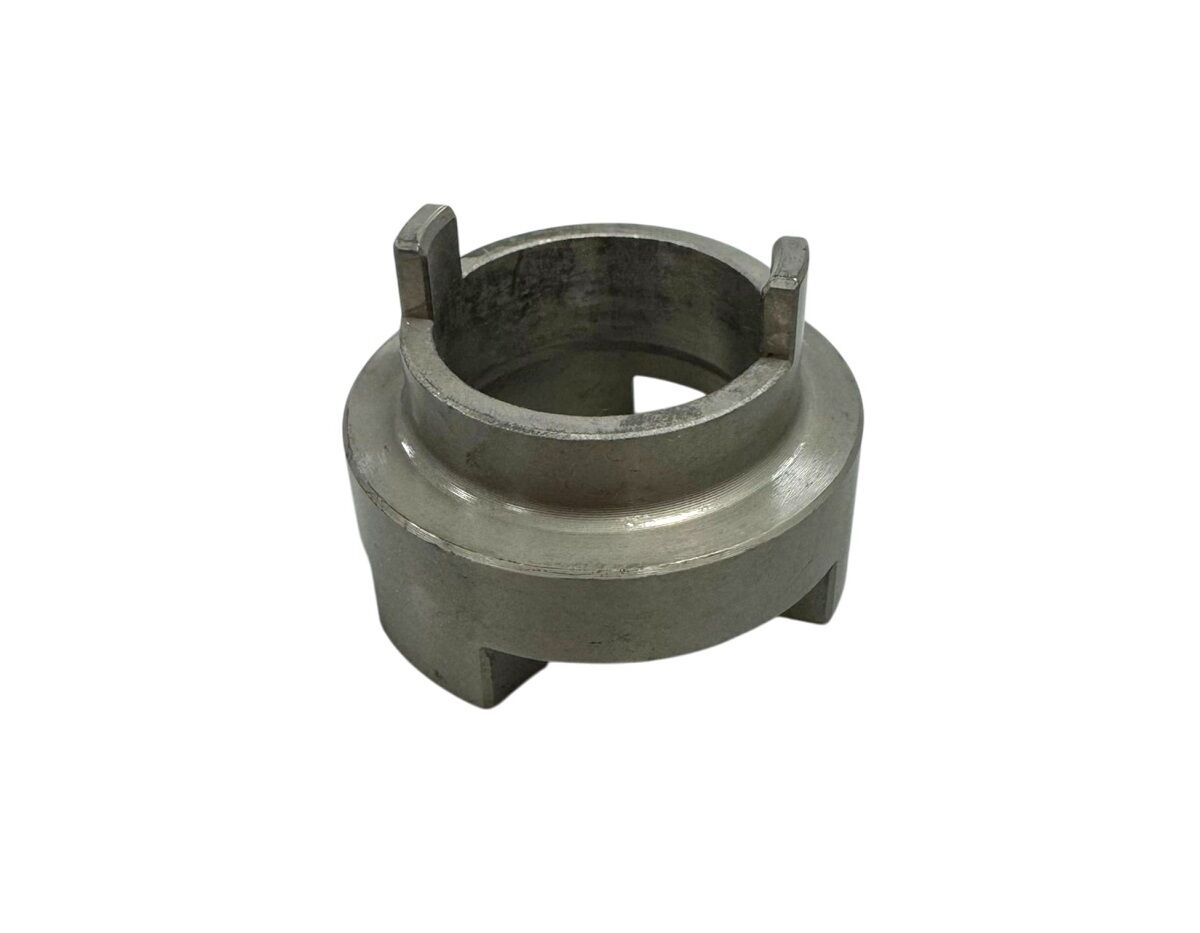

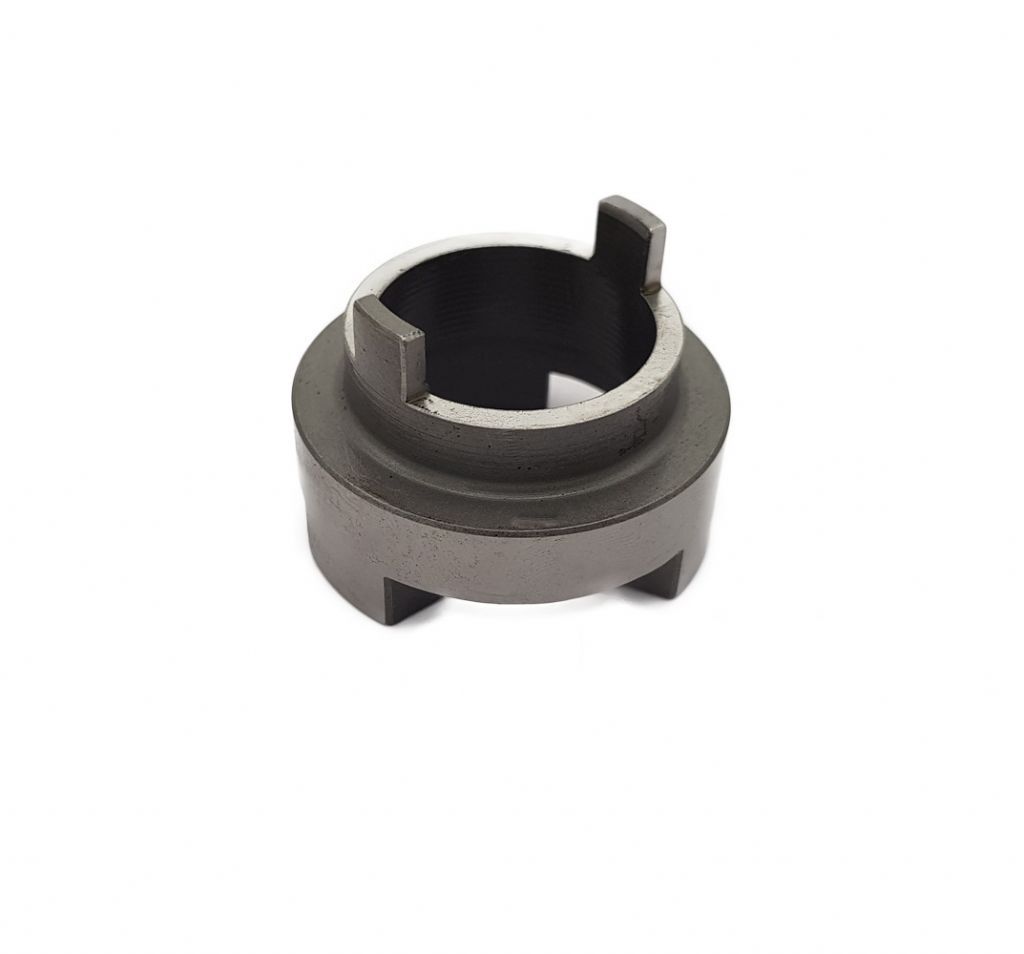

L anello 5301346 e un componente del gruppo di apertura e chiusura pinza del mandrino principale portabarre del tornio automatico plurimandrino Gildemeister DMG Mori GM16AC. Dall' immagine si riconosce una geometria anulare robusta, con foro centrale passante, superfici frontali di lavoro e risalti di appoggio distribuiti sul profilo, studiati per interfacciarsi con organi che trasmettono spinta e reazione durante il ciclo di serraggio. La funzione principale dell anello e lavorare come giunto di collegamento tra il pacco molle 5301350 e il manicotto porta leve di chiusura dei naselli, trasferendo in modo controllato le pressioni assiali generate dal sistema di chiusura verso il gruppo tirante stringibarra e verso la pinza del mandrino principale. Il componente lavora frontalmente nei tre punti di appoggio con il pacco molle e nei due punti frontali di appoggio sul manicotto, ricevendo sollecitazioni da entrambe le parti e contribuendo alla corretta distribuzione del carico durante apertura e chiusura della pinza. Dal punto di vista cinematico l'anello non e un semplice distanziale, ma un elemento di trasmissione della forza nel cinematismo di serraggio: accompagna l'azione del pacco molle, mantiene il riferimento tra manicotto, leve di chiusura e naselli, consente la trasformazione della spinta assiale in azione di chiusura sulla pinza stringibarra e contribuisce alla stabilita del bloccaggio della barra nel mandrino principale. Questa funzione e fondamentale per garantire che la barra rimanga correttamente serrata durante la rotazione del tamburo portamandrini, l'avanzamento della barra, le fasi di presa, e durante l'intervento degli utensili radiali, assiali e frontali che operano sul pezzo. Un anello usurato, deformato, criccato o rotto puo alterare la ripetibilita del serraggio, generare perdita di precisione sui diametri torniti, instabilita del materiale in lavorazione, vibrazioni, errori dimensionali, scarto pezzi e rotture a catena su utensili, pinza stringibarra e tirante stringibarra. Essendo sottoposto a pressioni alternate, urti funzionali e cicli ripetuti di apertura e chiusura, il componente e da considerare un pezzo di usura soggetto a rottura per fatica. Per la manutenzione preventiva del GM16AC e consigliata una scorta minima a magazzino, soprattutto in produzioni continuative o su macchine che lavorano con cicli elevati. Quando la sostituzione avviene per usura ordinaria e opportuno valutare la sostituzione anche sugli altri mandrini, in modo da mantenere comportamento uniforme del gruppo di serraggio su tutte le posizioni del tamburo portamandrini. La sostituzione di un solo anello e generalmente indicata in caso di collisione, rottura localizzata o danno isolato. Il controllo del componente deve essere previsto quando si rilevano perdita di precisione sui pezzi, variazioni di misura, chiusura irregolare della pinza, rumorosità anomala nel gruppo tirante, segni di fatica sulle superfici frontali o rotture degli elementi collegati. Per tecnici di manutenzione, costruttori e utilizzatori di torni plurimandrino, l'anello 5301346 e un ricambio critico per la continuita produttiva, per la sicurezza del cinematismo di serraggio e per la protezione dell'intero sistema barra, pinza, tirante, pacco molle e manicotto porta naselli di chiusura
