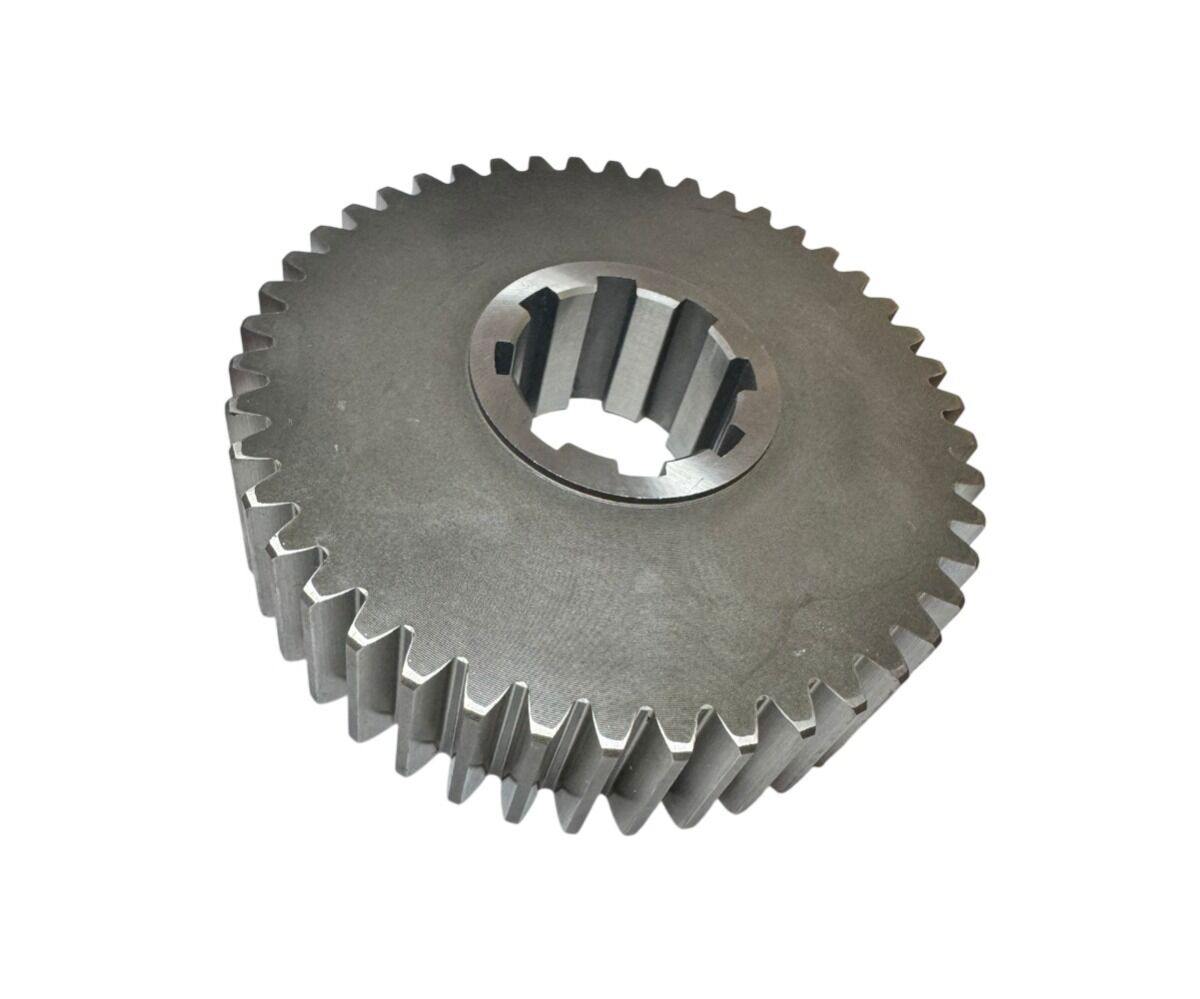

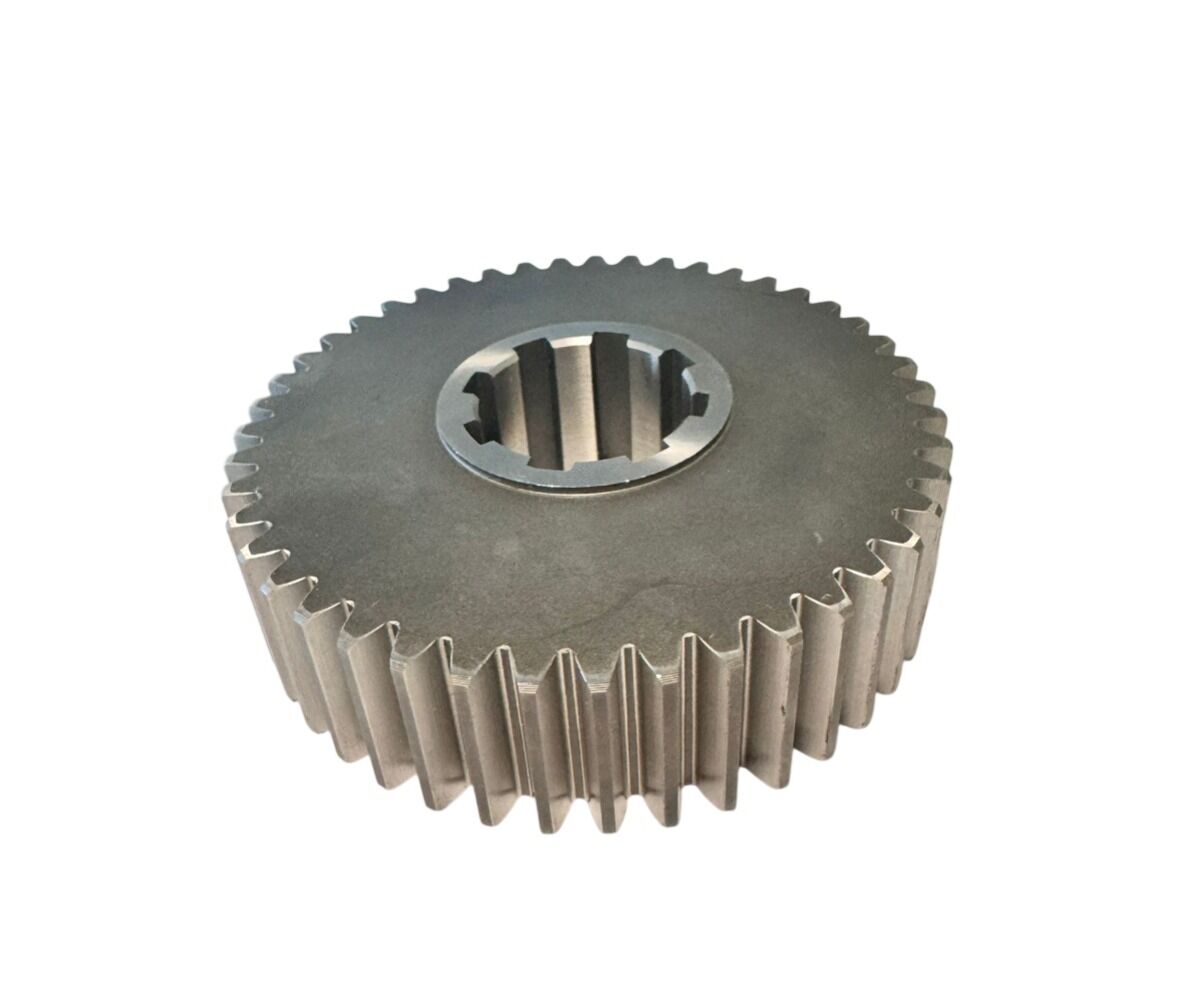

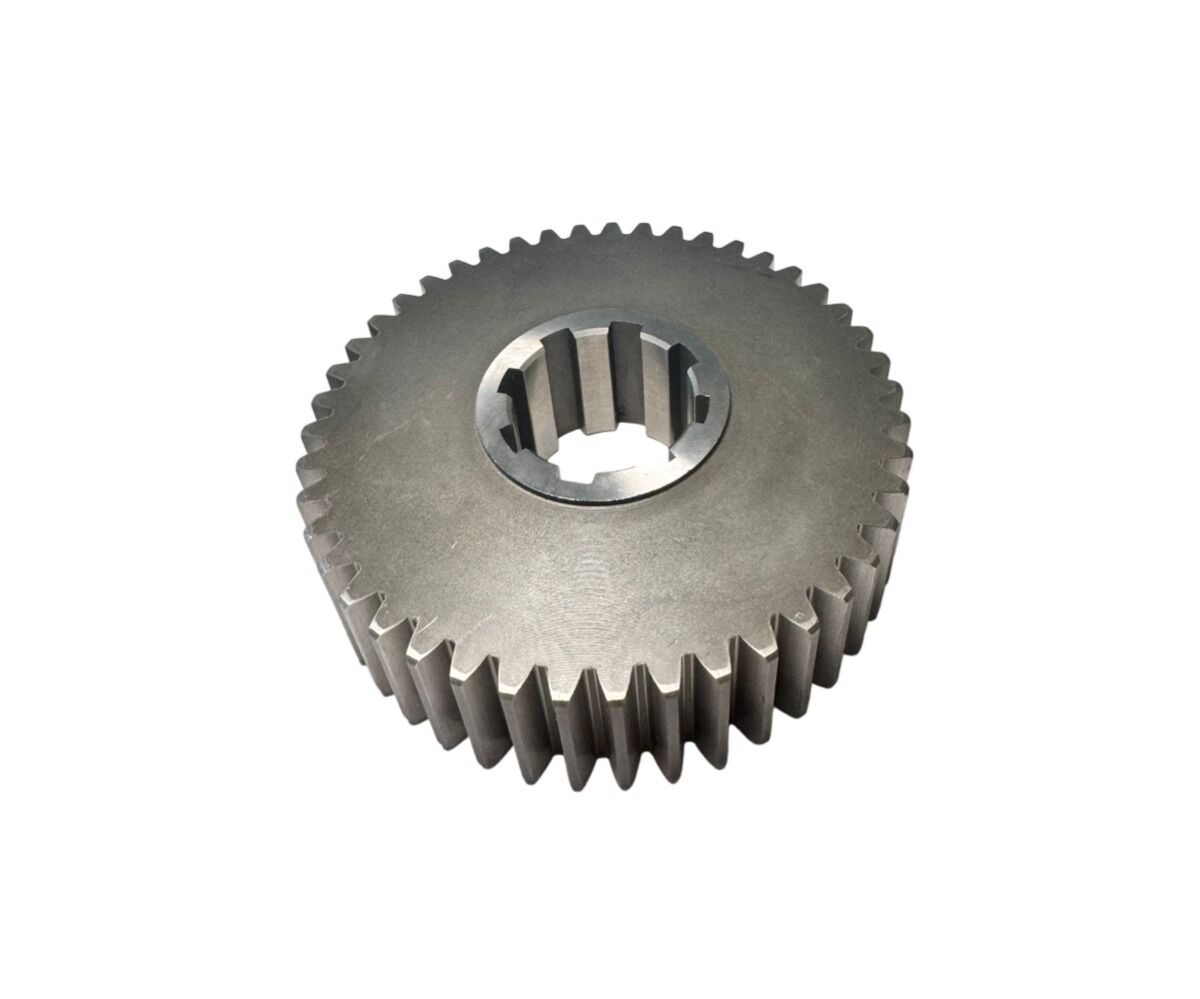

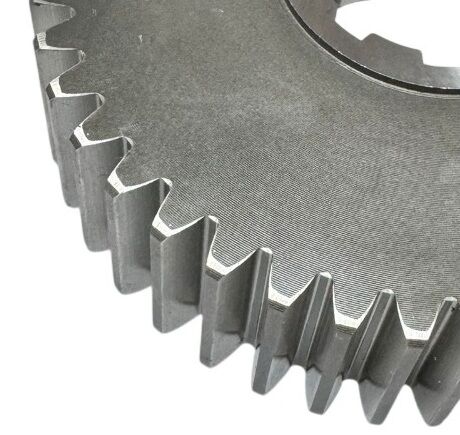

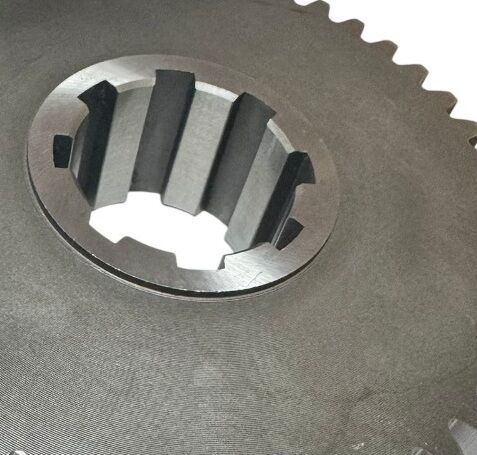

35.10.228 Ruota dentata Z=45 montaggio gruppo filettatore per presa pezzo con mandrino da ripresa rapporto 1:1 Gildemeister GM32, GM35, GM42, GM35AC
(Tasse incl.: 439,20 €)
La ruota z=45 per Gildemeister GM32,GM35, GM42, deve essere acquistata sempre in coppia. Montata nel gruppo filettatore sugli alberi OP oppure RS, permette di eseguire la rotazione singola quando sono abilitate dalle frizioni elettromagnetiche.
Sui torni automatici plurimandrino Gildemeister GM32, GM35, GM42,
Il vantaggio di utilizzo di queste ruote Z=45 per la rotazione con il mandrino da ripresa permette di avere la rotazione del pezzo sincrona durante la presa pezzo.
Avvenuta la presa del pezzo, scambiando la tensione delle frizioni elettromangnetiche del gruppo filettatore, possiamo aumentare i giri del mandrino da ripresa per ottimizzare la velocità di taglio della punta da ripresa, o in alternativa abvbassare i giri del mandrino da ripresa per facilitare l'espulsione del pezzo.
Questo metodo di attrezzaggio e di utilizzo, impedisce in parte, la caduta di pezzi conformi all'interno della macchina finendo nel convogliatore insieme ai trucioli, aiutando la caduta del pezzo nel cestello presa pezzo o nell scivolo raccogli pezzo.
Funzionamento:
Spostare la ruota del mandrino da ripresa posizione 3 o 6, all'interno della scatola cambio in posizione di filettatura
Montare le ruote Z=45 sugli alberi OP oppure RS.
Utilizzare il micro interruttore dello scambio frizioni della filettatura per la rotazione sincrona e la rotazione differenziata per poter cambiare i giri del mandrino da ripresa.
- Costruttore:
- GILDEMEISTER - DMG MORI
- Tipo ricambio:
- Intercambiabile
- Tipologia:
- Ruota dentata
- Modello Macchina:
- GM12, GM32, GM35, GM35-6, GM35 HIRTH, GM35AC, GM42, GM42AC
