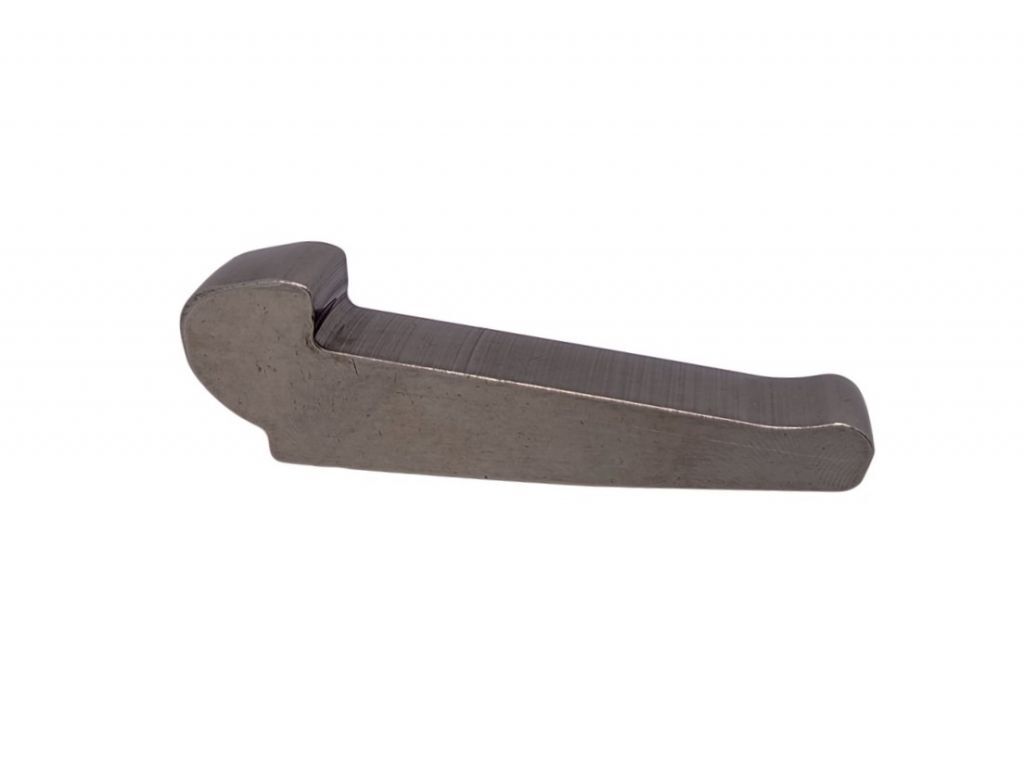

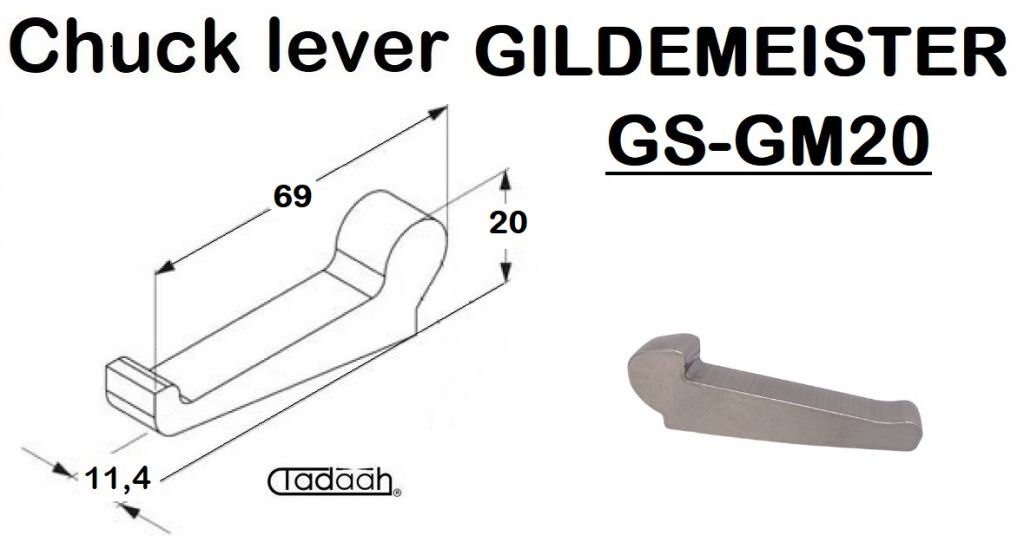

Il nasello chiusura pinza 31.01.108 per mandrino principale è un componente meccanico di precisione e di usura destinato ai torni plurimandrino Gildemeister DMG Mori GS20 e GM20AC, impiegato nel sistema di serraggio barra nelle configurazioni per lavorazioni fino a diametro massimo 20mm con pinza stringibarra 9012E e fino a diametro massimo 25mm con pinza stringibarra 9017E. I naselli 3101108 sono alloggiati nelle cave del gruppo di comando e lavorano come organi di leva, appoggio e trasmissione della spinta, appoggiandosi al manicotto 3160202, alla boccola 3101110 e all’anello 3101107. Attraverso il movimento a leva della campana 0801351, i naselli trasferiscono lo sforzo alla catena di serraggio e provocano l’arretramento necessario per eseguire la chiusura della pinza sulla barra. In questo sistema il nasello non è un semplice elemento di contatto, ma un organo cinematico che trasforma, distribuisce e indirizza la forza di comando, mantenendo la corretta sequenza tra rotazione del mandrino principale, posizione del manicotto, appoggio sulla boccola, appoggio sull’anello e arretramento della catena di serraggio. Durante il ciclo di lavoro il manicotto 3160202 prende la rotazione dal mandrino principale e lavora in coordinamento con i naselli alloggiati nelle cave; questi elementi devono rimanere correttamente guidati, appoggiati e sincronizzati, perché il movimento della campana 0801351 possa tradursi in una spinta regolare, controllata e ripetibile sul manicotto, sulla boccola 3101110 e sull’anello 3101107. La qualità del contatto tra nasello, cava, manicotto, boccola e anello condiziona la precisione della corsa, la ripetibilità del serraggio e la stabilità della presa barra. Nella variante da 20mm la pinza 9012E richiede una chiusura regolare e precisa per mantenere centraggio, continuità del ciclo e stabilità della barra; nella variante da 25mm la pinza 9017E lavora con massa barra, inerzia rotazionale e sollecitazioni maggiori, quindi l’efficienza dei naselli diventa ancora più importante per evitare micro slittamenti, vibrazioni, perdita di concentricità, instabilità in taglio, errori dimensionali, errori di forma e difetti di geometria del pezzo lavorato. Se i naselli lavorano con gioco eccessivo, superfici segnate, schiacciamenti, usura localizzata o scorrimento irregolare, la chiusura della pinza può diventare meno uniforme, con riduzione della forza effettiva sulla barra, aumento dei giochi funzionali, peggioramento della ripetibilità e minore stabilità del mandrino principale. Dal punto di vista cinematico, il nasello 3101108 partecipa a più funzioni del gruppo mandrino principale: segue la rotazione del sistema comandato dal mandrino, lavora nelle cave come elemento guidato, riceve e trasmette la spinta generata dal movimento a leva della campana 0801351, si appoggia al manicotto 3160202, alla boccola 3101110 e all’anello 3101107, contribuisce all’arretramento della catena di serraggio e consente la chiusura controllata delle pinze stringibarra 9012E e 9017E. Questa funzione deve rimanere coordinata con il tamburo portamandrini, il sistema di alimentazione barra, i mandrini principali, eventuali mandrini portautensili frontali, le slitte radiali, le slitte assiali e i sistemi ausiliari della macchina, perché ogni irregolarità nella presa barra può ripercuotersi sulle stazioni successive e sulla continuità produttiva del tornio plurimandrino. I naselli sono particolari importanti e sono pezzi di usura, perché lavorano in zone soggette a compressione, sfregamento e scorrimento; nel tempo possono consumarsi nelle superfici di appoggio, negli spigoli di lavoro, nelle zone di contatto con le cave e nelle aree di guida. L’usura può aumentare il gioco, peggiorare il parallelismo funzionale, rendere irregolare la spinta e ridurre la precisione di fase tra gli organi di comando. Per questo motivo il componente deve essere controllato durante la sostituzione dei naselli o martelletti e durante gli interventi sul manicotto 3160202, verificando lo stato delle superfici di contatto, delle cave di alloggiamento, delle impronte di appoggio, degli spigoli e delle zone soggette a compressione e sfregamento. Se sono presenti segni di consumo, deformazioni, scalini, arrotondamenti, impronte profonde o gioco anomalo, la sostituzione del nasello diventa un intervento tecnico necessario per ripristinare la corretta cinematica di arretramento e la piena efficienza della chiusura pinza. Per reparti di manutenzione preventiva e straordinaria, officine automatiche, costruttori di macchine utensili, produzione automotive e meccanica di precisione, il nasello chiusura pinza 31.01.108 rappresenta un ricambio critico per mantenere affidabilità del serraggio, stabilità del mandrino principale e continuità produttiva sui torni plurimandrino Gildemeister DMG Mori GS20 e GM20AC. Tadaah propone questo componente come elemento funzionale del sistema porta martelletti e chiusura pinza, da valutare non solo per la compatibilità dimensionale, ma anche per il ruolo cinematico svolto nella trasmissione della spinta, nell’arretramento del gruppo e nella chiusura controllata delle pinze stringibarra 9012E e 9017E.
