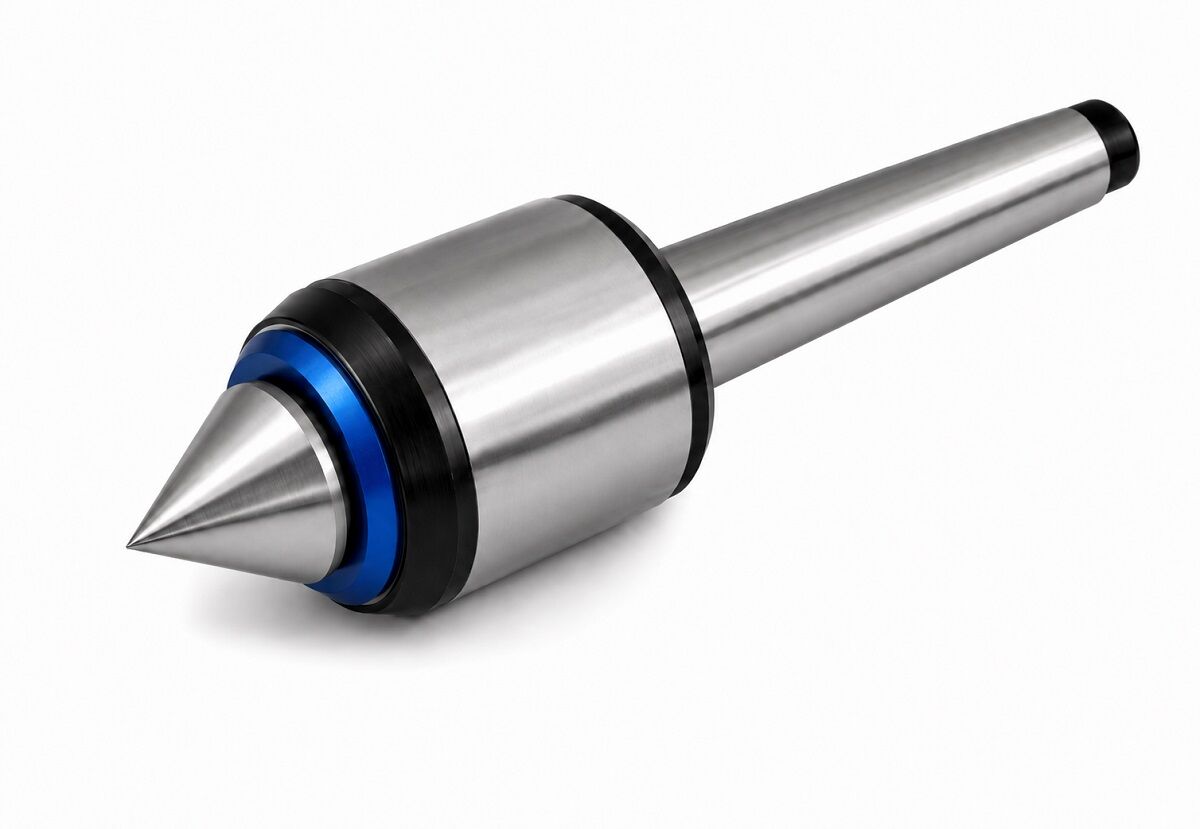

La contropunta rotante serie CN per carichi medi è un accessorio di supporto per tornio progettato per sostenere il pezzo in lavorazione dal lato opposto al mandrino, garantendo stabilità assiale, precisione di rotazione e maggiore sicurezza durante operazioni di tornitura, finitura e lavorazioni a elevato numero di giri. Il prodotto è indicato per tutti i casi in cui il pezzo deve essere sostenuto tra mandrino e contropunta, riducendo flessioni, vibrazioni, errori di forma e possibili irregolarità geometriche generate dalla spinta dell’utensile o dalla lunghezza del particolare lavorato.

Dall’immagine e dalle informazioni tecniche rilevate, la contropunta presenta una struttura compatta e rigida, con corpo cilindrico rettificato, codolo conico per l’accoppiamento al cannotto della contropunta del tornio e punta rotante con angolo di lavoro a 60°. La geometria a 60° permette un centraggio stabile sul foro di centro del pezzo e consente di distribuire correttamente il carico assiale durante la rotazione. Questa configurazione è particolarmente adatta per lavorazioni di media intensità su torni paralleli, torni CNC, torni di produzione, reparti di manutenzione e officine che richiedono un buon equilibrio tra robustezza, precisione e rapporto resa/prezzo.

La serie CN è pensata per lavorazioni di tornitura e finitura su diversi tipi di tornio, anche con velocità di rotazione elevate, dove la continuità del contatto tra punta e pezzo è fondamentale per mantenere costante la posizione assiale del componente. Durante l’utilizzo, la contropunta viene inserita nel cannotto della contropunta della macchina utensile; successivamente il pezzo viene centrato mediante foro conico di centraggio e sostenuto dalla cuspide rotante. La rotazione della punta segue il movimento del pezzo, evitando strisciamenti e riducendo l’usura rispetto a una contropunta fissa. Questo aspetto è importante quando si lavorano alberi, perni, boccole lunghe, particolari cilindrici, componenti automotive, parti meccaniche di precisione e pezzi soggetti a lavorazioni di finitura.

Un elemento tecnico rilevante è il WPS – Water Protection System, indicato nella documentazione allegata. Questo sistema protegge l’interno della contropunta dall’ingresso di polveri, acqua, emulsioni e liquidi refrigeranti. Nelle lavorazioni moderne, l’utilizzo di refrigerante è frequente e può causare contaminazione dei cuscinetti, perdita di scorrevolezza, ossidazione interna e riduzione della vita utile dell’accessorio. La protezione WPS contribuisce quindi a preservare la precisione di rotazione e la durata della contropunta, soprattutto in ambienti produttivi dove la macchina lavora per molte ore consecutive o in presenza di spruzzi di refrigerante.

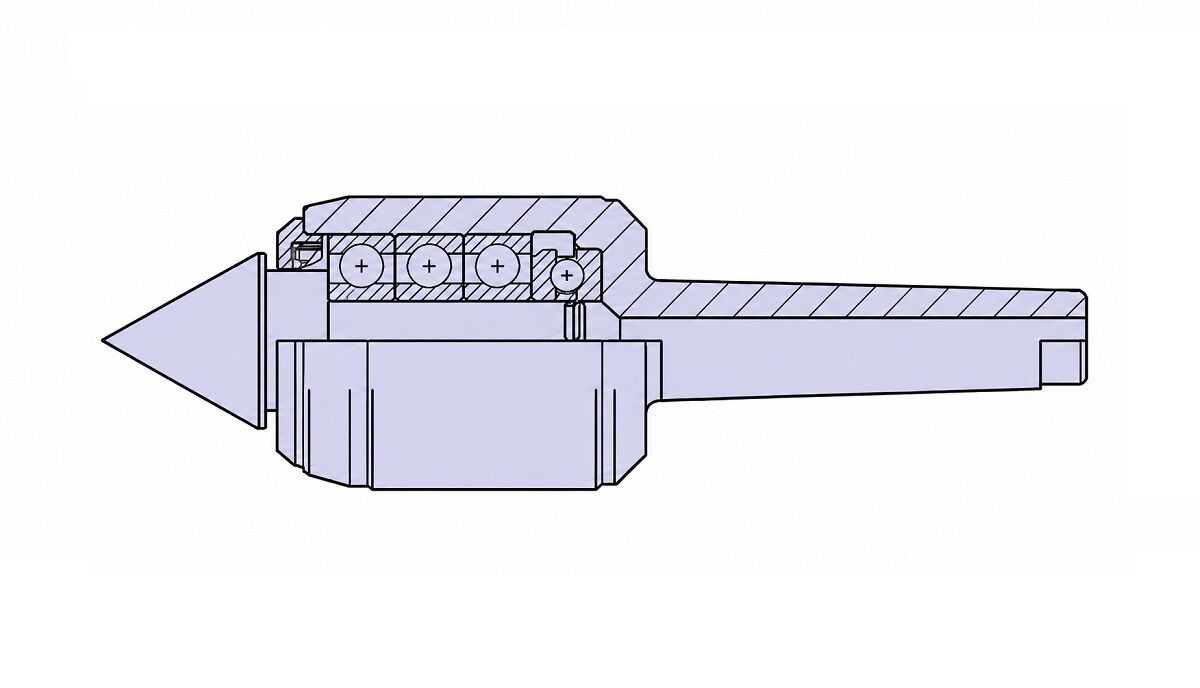

La costruzione interna prevede un sistema di cuscinetti e reggispinta montati in sedi rettificate e protette da paraoli. Questa soluzione consente alla punta rotante di sopportare sia il carico radiale generato dalla rotazione del pezzo sia il carico assiale prodotto dalla pressione della contropunta contro il foro di centro. La lubrificazione con grasso permanente riduce la necessità di manutenzione ordinaria e garantisce una durata indicativa minima di almeno 1200 ore per modello, secondo quanto riportato nelle informazioni tecniche fornite. Per mantenere le prestazioni nel tempo è comunque consigliabile controllare periodicamente la pulizia della punta, l’assenza di giochi anomali, la regolarità della rotazione e lo stato del foro di centro del pezzo.

La precisione di una contropunta rotante influisce direttamente sulla qualità della lavorazione. Un supporto non correttamente allineato può generare eccentricità, conicità indesiderate, vibrazioni, errori dimensionali e peggioramento della rugosità superficiale. Per questo motivo, prima dell’utilizzo è importante verificare l’allineamento tra asse mandrino e asse contropunta, la corretta pulizia del cono macchina, l’assenza di trucioli sul codolo e il serraggio progressivo del pezzo. In applicazioni di finitura, rettifica leggera o tornitura di precisione, anche piccoli errori di centraggio possono influire sul risultato finale; la scelta di una contropunta rigida e ben protetta diventa quindi essenziale per garantire stabilità del processo.

La contropunta rotante serie CN per carichi medi è adatta a officine meccaniche, reparti di manutenzione, produzione conto terzi, lavorazioni automotive, costruzione di attrezzature, revisione di componenti e tornitura generale. È consigliata quando si cerca un accessorio robusto, semplice da utilizzare e affidabile, capace di lavorare con buona continuità anche in presenza di refrigerante. La scelta del modello deve essere effettuata in funzione del cono macchina, delle dimensioni del pezzo, del carico assiale previsto, del numero di giri e del tipo di lavorazione. Per ottenere il massimo rendimento è opportuno evitare pressioni eccessive sul pezzo, mantenere puliti i centri, controllare l’eventuale riscaldamento della punta durante lavorazioni prolungate e sostituire la contropunta quando compaiono giochi, rumorosità o perdita di precisione.
