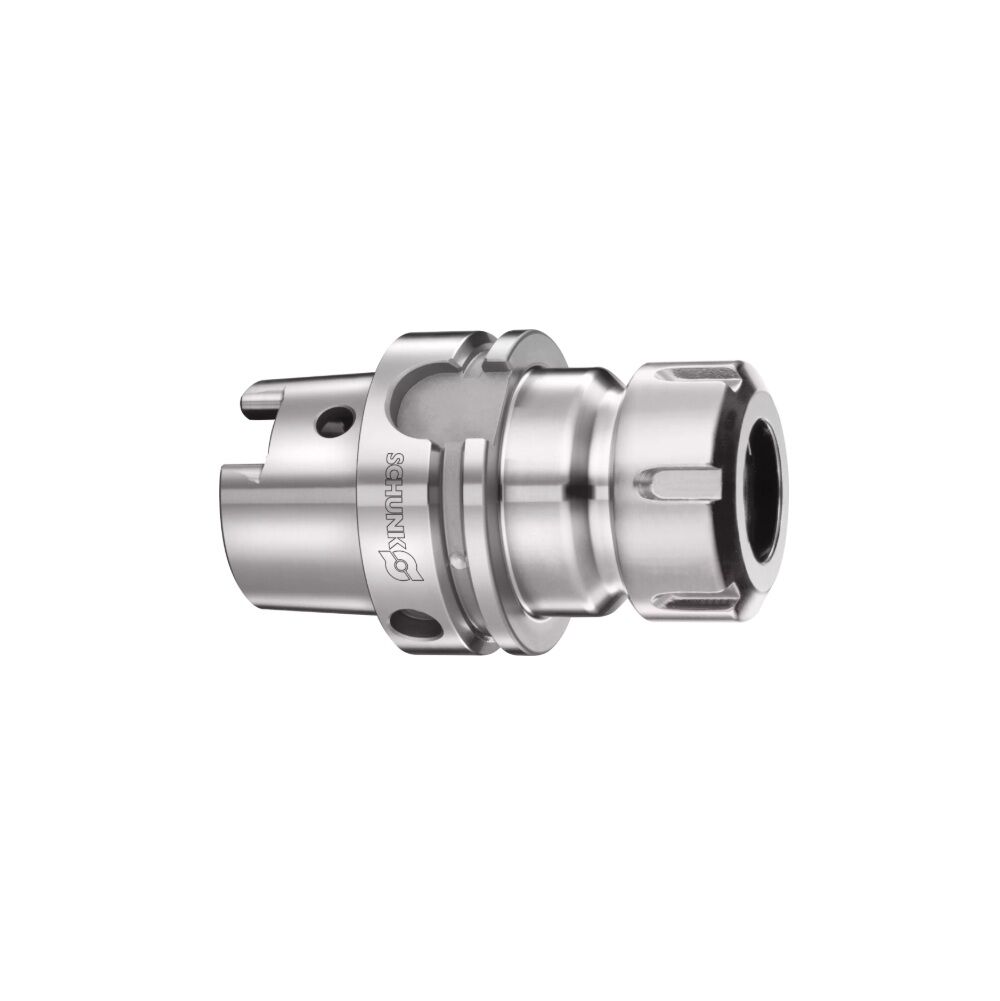

23000732 SCHUNK Mandrino porta pinza ER32 con attacco HSK40A DIN ISO 12164-1 per serraggio utensili con gambo cilindrico DIN ISO 15488-B, lunghezza 70mm
(Tasse incl.: 172,39 €)
Il porta pinze ER è progettato per utensili con gambi cilindrici, secondo la norma DIN ISO 15488-B, e offre un ampio campo di serraggio, adattandosi a tolleranze diverse. La ghiera di serraggio è inclusa nella fornitura. La versione Dual Contact ER garantisce un contatto simultaneo tra cono e superficie piana, eliminando spazi tra utensile e mandrino nelle macchine con interfaccia piana. Precisione elevata: run-out < 0,008 mm a 2,5 x D e bilanciamento G2,5 a 25.000 giri/min (o Umax < 1 gmm). Compatibile con fori sede chip DIN 69873 e sostituzione automatica. Non include vite di regolazione assiale.
Il mandrino porta pinza ER32 con attacco HSK40A DIN ISO 12164-1 di SCHUNK rappresenta una scelta eccellente per il serraggio di utensili con gambo cilindrico, conformi alla norma DIN ISO 15488-B. La sua costruzione di alta qualità assicura una perfetta combinazione tra prestazioni elevate e stabilità, elementi essenziali in contesti di lavorazione meccanica avanzata.
Con una lunghezza complessiva di 70 mm, questo mandrino è progettato per adattarsi a una vasta gamma di macchine utensili, offrendo versatilità e facilità d'uso. Il suo attacco HSK40A garantisce un interfaccia precisa e di elevata rigidità, permettendo operazioni di fresatura e tornitura con un elevato grado di accuratezza e riducendo al minimo le vibrazioni. Questo è particolarmente importante in applicazioni dove sono richieste tolleranze rigorose e finiture di alta qualità.
La tecnologia di serraggio impiegata assicura che gli utensili possano essere fissati in modo solido, evitando slittamenti durante il processo di lavorazione. Inoltre, la pinza ER32 consente un cambio rapido degli utensili, aumentando la produttività e semplificando le operazioni di settaggio.
Questo mandrino si distingue anche per la sua facile manutenzione, caratteristica fondamentale per garantire una lunga durata e prestazioni costanti nel tempo. La sua conformità alle normative internazionali lo rende un oggetto di fiducia per i professionisti del settore meccanico.
Il mandrino porta pinza ER32 di SCHUNK è, dunque, la soluzione ideale per chi cerca un dispositivo di serraggio affidabile e performante, in grado di supportare le sfide delle lavorazioni meccaniche moderne.
| Caratteristica | Dettaglio |
|---|---|
| Tipo di mandrino | Porta pinza ER32 |
| Attacco | HSK40A DIN ISO 12164-1 |
| Normativa | DIN ISO 15488-B |
| Lunghezza | 70 mm |
| Applicazioni | Macchine utensili, lavorazione meccanica avanzata |
- Costruttore:
- SCHUNK
- Tipologia:
- ER con ghiera standard
- Lunghezza "L":
- 70mm
- Misura:
- ER32 - 470E
- Tipo di Codolo o gambo:
- HSK40A
- Diametro "d2":
- 50mm
- Diametro "D":
- 50mm
- Lunghezza "L1":
- 50mm
- Lunghezza "L2":
- 23mm
