2001809 RUPAC Base - Supporto porta comparatore con base magnetica 50×55×74 mm versione Heavy Duty modello F101BV, raggio d’azione max 360 mm
(Tasse incl.: 104,92 €)

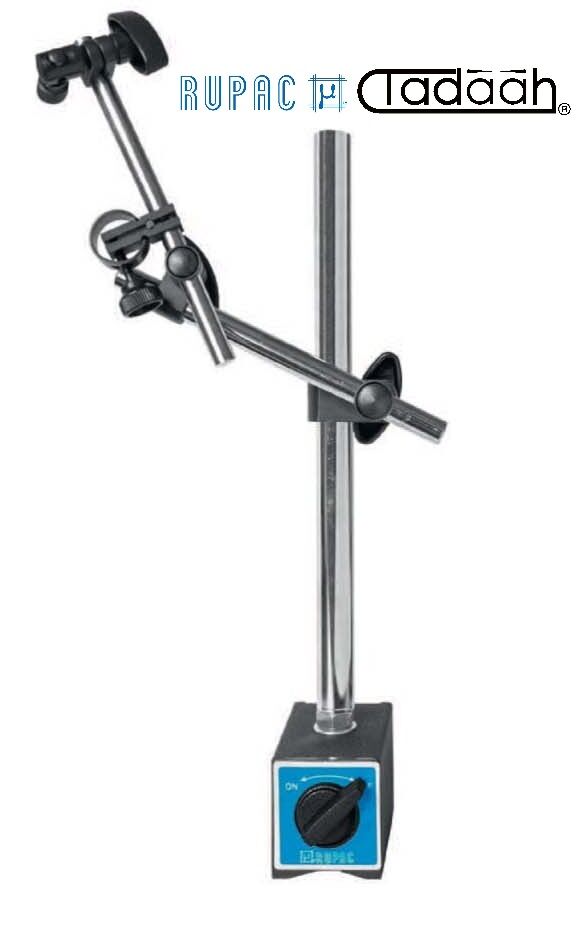

Il supporto magnetico porta comparatore MicroMet F101BV Heavy Duty è progettato per il posizionamento stabile e preciso di comparatori e tastatori analogici o digitali durante operazioni di controllo dimensionale e geometrico. La base magnetica prismatica con forza di distacco verticale di 800 N garantisce fissaggio estremamente sicuro su superfici piane o cilindriche. Il braccio snodato con raggio di azione fino a 360 mm, la colonna Ø20 mm e la regolazione micrometrica fine permettono un posizionamento preciso del tastatore, ideale per controlli di concentricità, eccentricità, allineamento e verifica dei giochi meccanici in officine e reparti controllo qualità.
Il supporto magnetico porta comparatore MicroMet F101BV Heavy Duty rappresenta una soluzione professionale progettata per garantire stabilità, rigidità strutturale e precisione nelle operazioni di misura con comparatori analogici o digitali. Questo sistema di supporto è sviluppato per applicazioni di controllo dimensionale e geometrico nel settore della meccanica di precisione, dove la stabilità del sistema di misura è fondamentale per ottenere risultati affidabili e ripetibili.
La struttura è composta da una base magnetica ad alta forza di tenuta con piano inferiore prismato che consente il fissaggio su superfici piane oppure su superfici cilindriche come alberi, mandrini o barre. La forza verticale di distacco di 800 N garantisce un bloccaggio estremamente sicuro anche durante operazioni di misura su macchine utensili o su strutture soggette a vibrazioni. Questa elevata stabilità riduce al minimo il rischio di microspostamenti del supporto che potrebbero influenzare la precisione della misura.
Il sistema di supporto è costituito da una colonna di grande diametro Ø20 mm che garantisce rigidità e resistenza alle sollecitazioni, particolarmente importante quando si utilizzano comparatori con elevata sensibilità. Il braccio snodato con raggio di azione massimo di 360 mm consente una grande libertà di posizionamento dello strumento di misura, facilitando il controllo di componenti di dimensioni diverse o il raggiungimento di punti difficilmente accessibili.
La presenza della regolazione micrometrica fine consente all’operatore di effettuare regolazioni estremamente precise della posizione del tastatore del comparatore senza alterare la posizione generale del supporto. Questa funzione risulta particolarmente utile nelle operazioni di misura ad alta precisione, dove anche piccoli spostamenti possono compromettere l’accuratezza della rilevazione.
Il supporto è compatibile con comparatori dotati di gambo standard Ø8 mm oppure Ø4 mm, rendendolo adatto alla maggior parte degli strumenti di misura utilizzati nelle officine meccaniche e nei laboratori metrologici. La rigidità del sistema consente di sfruttare appieno la risoluzione e la sensibilità dei comparatori centesimali, riducendo al minimo errori dovuti a vibrazioni o instabilità della struttura.
Questo supporto magnetico trova applicazione in numerose operazioni di verifica metrologica, tra cui controllo di concentricità degli alberi, verifica dell’eccentricità dei mandrini, controllo della planarità delle superfici lavorate, analisi degli errori di forma e di geometria, controllo di parallelismi e perpendicolarità e verifica dei giochi nei sistemi di trasmissione meccanica. Viene inoltre utilizzato durante operazioni di allineamento e montaggio di componenti meccanici, nelle attività di manutenzione preventiva e straordinaria delle macchine utensili e nei reparti di controllo qualità delle industrie manifatturiere.
Grazie alla combinazione di elevata forza magnetica, struttura Heavy Duty, bracci snodati di grande estensione e regolazione micrometrica, il supporto porta comparatore MicroMet F101BV rappresenta una soluzione affidabile per officine meccaniche di precisione, costruttori di macchine utensili, settore automotive e reparti di controllo qualità che richiedono strumenti di supporto robusti e precisi per la misura e la verifica delle tolleranze dimensionali e geometriche.
Dati Tecnici Supporto Magnetico MicroMet F101BV Heavy Duty
| Parametro | Valore |
|---|---|
| Serie | MicroMet |
| Modello | F101BV |
| Codice prodotto | 2001809 |
| Versione | Heavy Duty |
| Raggio d'azione | max 360 mm |
| Colonna | Ø 20 mm |
| Bracci snodati | Ø 12 mm / Ø 10 mm |
| Foro per gambo comparatore | Ø 8 mm / Ø 4 mm |
| Dimensioni base magnetica | 50 × 55 × 74 mm |
| Forza verticale di distacco | 800 N |
| Forza verticale di distacco | 80 kgf |
| Piano inferiore base | Prismatico |
| Regolazione micrometrica | Sì |
Tabella Comparativa Serie MicroMet
| Parametro | F03B | F03BV | F06F | F101BV |
|---|---|---|---|---|
| Codice prodotto | 2001800 | 2001803 | 2001806 | 2001809 |
| Tipologia | Supporto magnetico | Supporto magnetico | Supporto magnetico snodato | Supporto porta comparatore |
| Versione | Standard | Con regolazione micrometrica | Snodato | Heavy Duty |
| Raggio d'azione | 150 mm | 150 mm | 265 mm | max 360 mm |
| Colonna | — | — | — | Ø 20 mm |
| Bracci snodati | — | — | — | Ø 12 mm / Ø 10 mm |
| Foro per gambo comparatore | Ø 8 mm / Ø 4 mm | Ø 8 mm / Ø 4 mm | da Ø 6 a Ø 8 mm (regolabile) | Ø 8 mm / Ø 4 mm |
| Dimensioni base magnetica | 50 × 55 × 62 mm | 50 × 55 × 62 mm | 50 × 55 × 62 mm | 50 × 55 × 74 mm |
| Forza verticale di distacco | 600 N | 600 N | 700 N | 800 N |
| Forza verticale di distacco in kgf | 60 kgf | 60 kgf | 70 kgf | 80 kgf |
| Portata massima | — | — | 10 N | — |
| Piano inferiore base | Prismatico | Prismatico | — | Prismatico |
| Regolazione micrometrica | No | Sì | — | Sì |
- Costruttore:
- RUPAC
- Tipologia:
- Supporto magnetico
- Forza :
- 80kg
