I porta maschi ad estrazione e compressione con pinza ERC e attacco cono Morse rappresentano una soluzione tecnica avanzata per operazioni di filettatura su macchine utensili, progettati per garantire elevata qualità del filetto, massima affidabilità del processo e significativa riduzione del rischio di rottura utensile. Questo sistema è particolarmente indicato per applicazioni su torni monomandrino e plurimandrino, centri di lavoro CNC, trapani e macchine transfer, dove la sincronizzazione tra avanzamento e rotazione non è sempre perfettamente controllata.

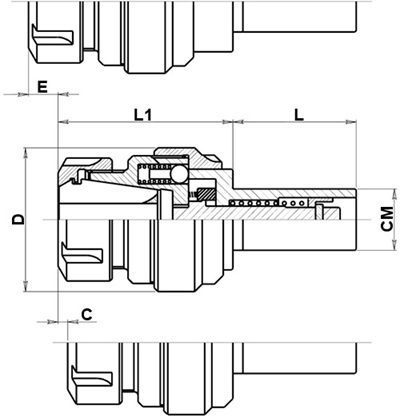

Il principio di funzionamento si basa su un sistema flottante con compensazione assiale bidirezionale, in grado di lavorare sia in estrazione che in compressione. La corsa di estrazione (E = 12 mm) consente di assorbire eventuali differenze tra avanzamento macchina e passo del filetto durante la fase di avanzamento, mentre la corsa di compressione (C = -4 mm) interviene nelle fasi di inversione del moto, riducendo le sollecitazioni sull’utensile. Questo doppio sistema di compensazione garantisce una gestione ottimale delle forze durante l’intero ciclo di maschiatura.

La presenza di molle interne consente al maschio di scorrere assialmente, mentre un leggero gioco radiale controllato permette di compensare errori di allineamento tra mandrino e pezzo. Questa combinazione di compensazioni assiale e radiale migliora la qualità del filetto, riduce fenomeni di disassamento e contribuisce a una maggiore stabilità del processo anche in condizioni operative non ideali.

Il sistema è progettato per l’utilizzo con pinze ERC conformi alla norma DIN 6499/B (ERC25, ERC32, ERC40), offrendo ampia flessibilità in funzione del diametro del maschio e delle esigenze applicative. Le diverse configurazioni dimensionali consentono di mantenere un corretto equilibrio tra rigidità del sistema e capacità di compensazione, adattandosi a differenti condizioni di lavoro.

Dal punto di vista costruttivo, i porta maschi sono realizzati in acciaio altamente legato certificato, sottoposto a trattamenti termici di tempra e successiva rettifica completa. Questo garantisce elevata resistenza all’usura, precisione geometrica e stabilità nel tempo. L’intero processo produttivo viene eseguito in Italia su macchine utensili ad alta precisione, con controlli qualitativi rigorosi lungo tutte le fasi.

Questi porta maschi trovano impiego in ambito automotive, nella produzione industriale, nella meccanica di precisione e nelle lavorazioni conto terzi. Sono particolarmente indicati per cicli produttivi intensivi dove la qualità del filetto, la riduzione degli scarti e la durata utensile rappresentano fattori critici per l’efficienza produttiva.

La scelta del porta maschio deve essere effettuata considerando il tipo di attacco (cono Morse), la dimensione della pinza ERC e le condizioni operative, in particolare nei processi di filettatura dove è richiesta compensazione degli errori di sincronizzazione. Grazie alla doppia compensazione assiale, questo sistema rappresenta una soluzione altamente affidabile e versatile per tecnici, operatori CNC e ingegneri di processo.
