164.CGM Mandrini porta pinza ER11, ER16, ER20, ER25 DIN 6499 con diversi gambi cono morse, con ghiera mini
(Tasse incl.: 78,08 €)
Mandrini porta pinza ER con gambo Cono Morse per il serraggio di utensili cilindrici con pinze DIN 6499/B (ISO 15488). La versione con ghiera mini riduce ingombri e interferenze vicino al pezzo, mantenendo precisione e rapidità di cambio utensile. Compatibili con pinze ER11–ER25 in base alla variante, sono ideali per lavorazioni leggere e applicazioni dove lo spazio attorno alla zona di taglio è critico.
Mandrini porta pinza ER con gambo Cono Morse per macchine utensili con attacco Morse conforme DIN 228-1. Utilizzano pinze DIN 6499/B (ISO 15488) per il serraggio controllato di utensili a codolo cilindrico, con presa uniforme e ripetibile.
La famiglia con ghiera mini è pensata per ridurre l’ingombro frontale: utile quando la zona di lavoro è stretta o quando si vogliono limitare interferenze in prossimità del pezzo, mantenendo un sistema ER pratico e affidabile.
Soluzione indicata per officine meccaniche e manutenzione che cercano compattezza, accessibilità e coerenza geometrica tra varianti Cono Morse e taglie ER.
Caratteristiche

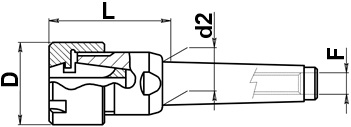

| Articolo | Cono morse | Diametro d2 | Filetto F | Lunghezza L | Diametro esterno D | Pinza |
|---|---|---|---|---|---|---|
| 164.701 | CM1 | 12,065mm | M6 | 25mm | 16mm | ER11 |
| 164.001 | CM1 | 12,065mm | M6 | 40mm | 22mm | ER16 |
| 164.002 | CM2 | 17,780mm | M10 | 42mm | 22mm | ER16 |
| 164.102 | CM2 | 17,780mm | M10 | 50mm | 28mm | ER20 |
| 164.202 | CM2 | 17,780mm | M10 | 54mm | 35mm | ER25 |
| 164.003 | CM3 | 23,825mm | M12 | 43mm | 22mm | ER16 |
| 164.103 | CM3 | 23,825mm | M12 | 47mm | 28mm | ER20 |
| 164.203 | CM3 | 23,825mm | M12 | 58mm | 35mm | ER25 |
- Costruttore:
- TADAAH
- Tipologia:
- ER con ghiera mini
