163.CGS Mandrini porta pinza ER11, ER16, ER20, ER25, ER32, ER40 DIN 6499 con diversi gambi cono morse, con ghiera standard
(Tasse incl.: 78,08 €)
Mandrini porta pinza ER con gambo Cono Morse per il serraggio di utensili cilindrici con pinze DIN 6499/B (ISO 15488). La versione con ghiera standard offre robustezza e affidabilità su trapani e fresatrici tradizionali, con ampia compatibilità di pinze ER11–ER40 in base alla variante. Ideali in officina per lavorazioni generiche, foratura e fresatura leggera con buona concentricità e ripetibilità.
Mandrini porta pinza ER con gambo Cono Morse progettati per l’impiego su macchine utensili con attacco Morse conforme DIN 228-1. Utilizzano pinze DIN 6499/B (ISO 15488) per il serraggio sicuro e preciso di utensili a codolo cilindrico, garantendo un serraggio uniforme e ripetibile.
La famiglia con ghiera standard è indicata per utilizzi quotidiani in officina e manutenzione industriale: foratura, alesatura leggera e fresatura tradizionale, dove servono robustezza, rapidità di cambio utensile e ampia disponibilità di taglie ER.
Soluzione consigliata per officine meccaniche, reparti produttivi e manutenzione che cercano un sistema ER affidabile e versatile, con geometrie e filetti coerenti con le varianti Cono Morse e pinza ER.
Caratteristiche

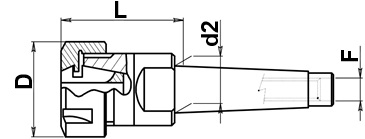

| Articolo | Cono morse | Diametro d2 | Filetto F | Lunghezza L | Diametro esterno D | Pinza |
|---|---|---|---|---|---|---|
| 163.701 | CM1 | 12,065mm | M6 | 25mm | 19mm | ER11 |
| 163.001 | CM1 | 12,065mm | M6 | 40mm | 28mm | ER16 |
| 163.002 | CM2 | 17,780mm | M10 | 42mm | 28mm | ER16 |
| 163.102 | CM2 | 17,780mm | M10 | 50mm | 34mm | ER20 |
| 163.202 | CM2 | 17,780mm | M10 | 54mm | 42mm | ER25 |
| 163.203 | CM3 | 23,825mm | M12 | 53mm | 42mm | ER25 |
| 163.303 | CM3 | 23,825mm | M12 | 70mm | 50mm | ER32 |
| 163.403 | CM3 | 23,825mm | M12 | 80mm | 63mm | ER40 |
| 163.304 | CM4 | 31,267mm | M16 | 60mm | 50mm | ER32 |
| 163.404 | CM4 | 31,267mm | M16 | 81mm | 63mm | ER40 |
- Costruttore:
- TADAAH
- Tipologia:
- ER con ghiera standard
