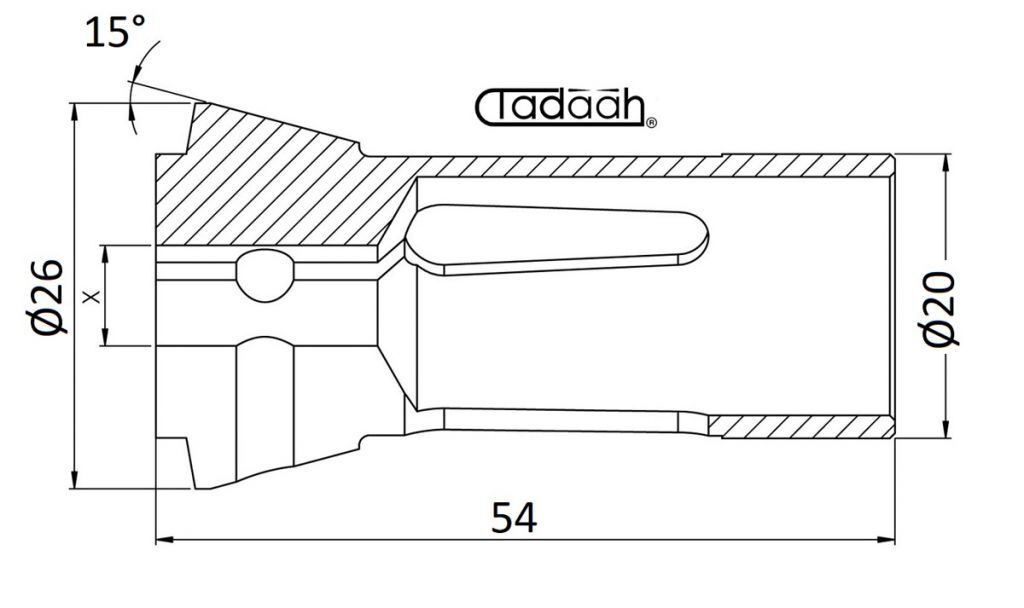

Le pinze a compressione  DIN6343 sono dispositivi meccanici utilizzati principalmente nei centri di lavoro e nei torni CNC per il serraggio di barre o pezzi durante le lavorazioni.

Funzionamento e Applicazioni

• Si basano su un meccanismo a morsa autocentrante che esercita una pressione uniforme sulla barra o sul pezzo.
• Sono ideali per lavorazioni ad alta precisione come tornitura, fresatura, troncatura e scanalatura.
• Vengono utilizzate in torni CNC, macchine automatiche e mandrini speciali.

Vantaggi

• Elevata ripetibilità e concentricità, con errori di oscillazione minimi
• Tenuta stabile anche ad alte velocità di lavorazione.
• Costruite in acciaio temprato per resistere a usura e variazioni termiche.
• Adatte a materiali come acciaio, leghe di alluminio, ottone, titanio e leghe speciali.

Differenze rispetto ad altre pinze

A differenza delle pinze a trazione, quelle a compressione serrano dall’esterno verso l’interno, garantendo maggiore rigidità per lavorazioni pesanti.

Spesso preferite nelle macchine ad alta produzione grazie alla durata e all’affidabilità.

Le nostre pinze stringibarra dispongono di un profilo interno a nostro disegno che consente una forza di serraggio superiori alle pinze standard presenti sul mercato. La modifica consiste nella distribuzione della forza di chiusura costante su tutta la superficie di serraggio. Essendo il carico distribuito uniformemente su tuta la superficie cilindrica di serraggio, la pinza offre grandi vantaggi della forza di tenuta sia sulla parte frontale, ma sopratutto aumenta la tenuta anche sul carico radiale. Capita spesso che sulle macchine automatiche, durante la lavorazione del pezzo con utensili profilati radiali e contemporaneamente anche con punte frontali, la pinza per effetto del carico radiale generato dalla lavorazione dell’utensile profilato tende ad aprirsi, la punta che esegue la foratura, spingendo lungo l’asse del pezzo, ne facilita l’arretramento della barra.

Le pinze vengono fornite secondo i profili disponibili, se avete bisogno di un profilo specifico scriveteci cliccando qui.
