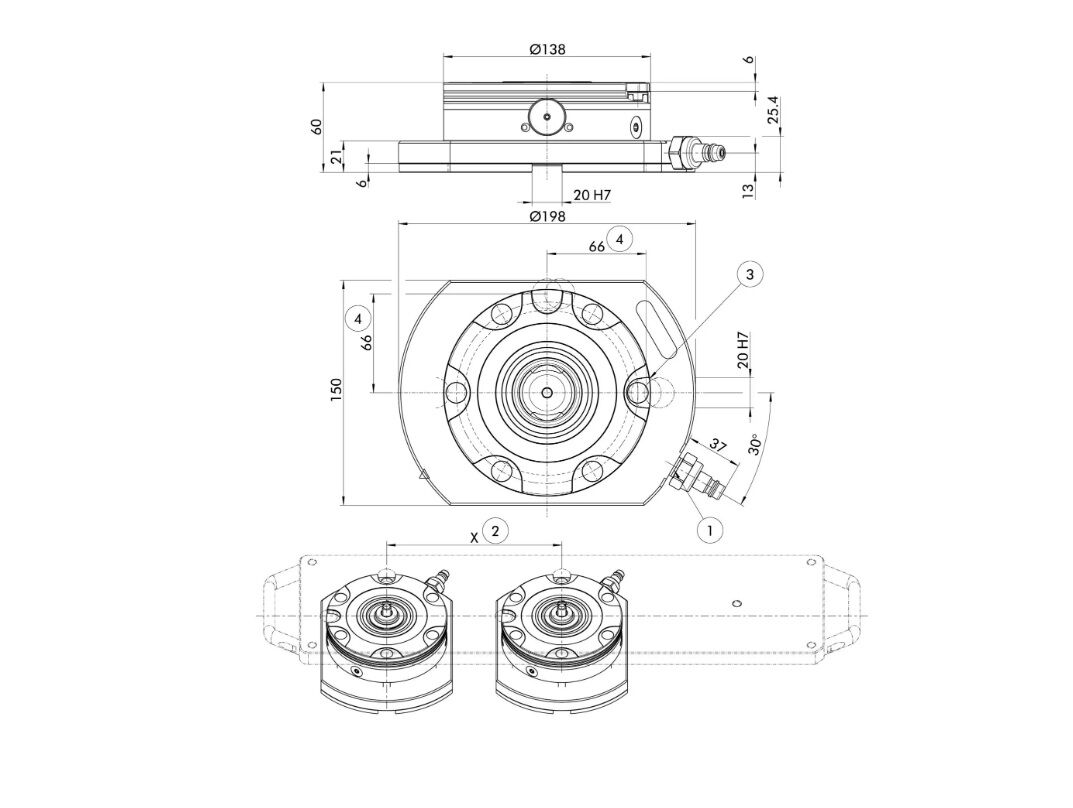

Legenda dei punti secondo immagine disegno:

1) Collegamento dell'aria G1/8, apertura moduli

2) Interasse variabile

3) Cava per orientamento posizionamento pallet di serraggio

4) Distanza 66 ±0.01 mm per la spina di indexaggio IXB V1

Le piastre di serraggio SCHUNK offrono soluzioni versatili per il fissaggio di pallet e attrezzature durante le lavorazioni industriali. Disponibili in configurazioni singole o multiple, si adattano a diverse esigenze produttive. Le versioni a modulo singolo sono ideali per operazioni di carico/scarico, con opzioni anti-rotazione a 2 o 4 vie che garantiscono il perfetto orientamento del pallet. La variante Turbo incrementa fino a 3,5 volte la forza di serraggio, assicurando una tenuta eccezionalmente rigida durante le lavorazioni più impegnative.

L'attivazione avviene pneumaticamente a 6 bar, mentre nella versione Turbo un secondo canale d'aria mantiene il bloccaggio in posizione chiusa. Per applicazioni complesse, i moduli multipli offrono maggiore flessibilità, permettendo di scegliere in base alla forza richiesta o alle dimensioni dell'attrezzatura. Particolarmente indicate per il fissaggio di morse e dispositivi autocentranti, queste piastre garantiscono una presa simultanea sia sull'attrezzatura che sul pezzo in lavorazione.

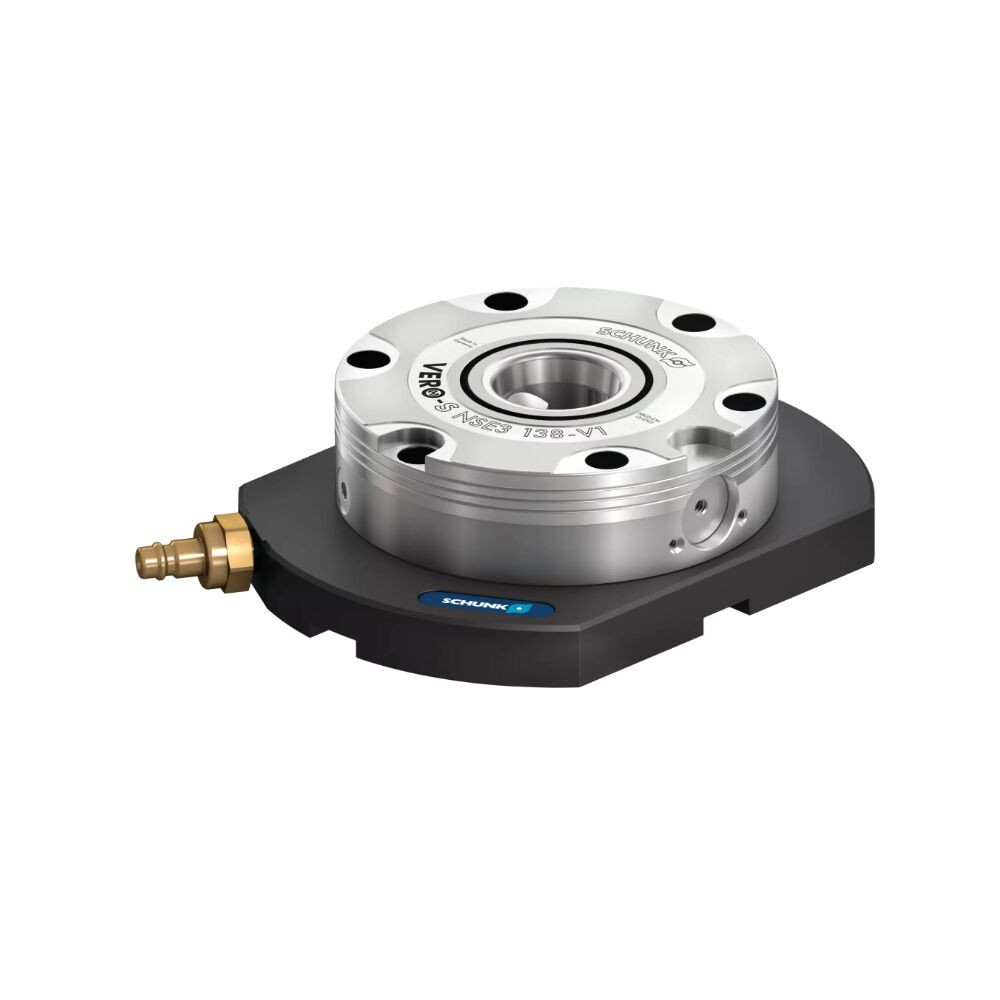

Un esempio rappresentativo è la piastra standard NSL3 150-V1, che combina compattezza e prestazioni. Con dimensioni di Ø198x150x60 mm e un peso di 7,1 kg, sviluppa una forza traente di 8 kN. Il sistema a molla con apertura pneumatica e la protezione anti-rotazione a 90° a due vie ne fanno una soluzione affidabile per diverse applicazioni industriali, mantenendo sempre elevati standard di precisione e sicurezza durante le lavorazioni.

La fornitura comprende:
Piastra di serraggio, nipplo di chiusura, connessione a spina pneumatica, cappuccio parapolvere, istruzioni per l'uso.

La fornitura NON comprende:
perni di serraggio, perni di indexaggio, pinze cilindriche
