Legenda dei punti secondo immagine disegno:

1) Fori di fissaggio per il montaggio sulle tavole della macchina con scanalature a stella

2) Visualizzazione della funzione Turbo

3) Opzionale: cono corto di dimensioni A4 (variante Z)

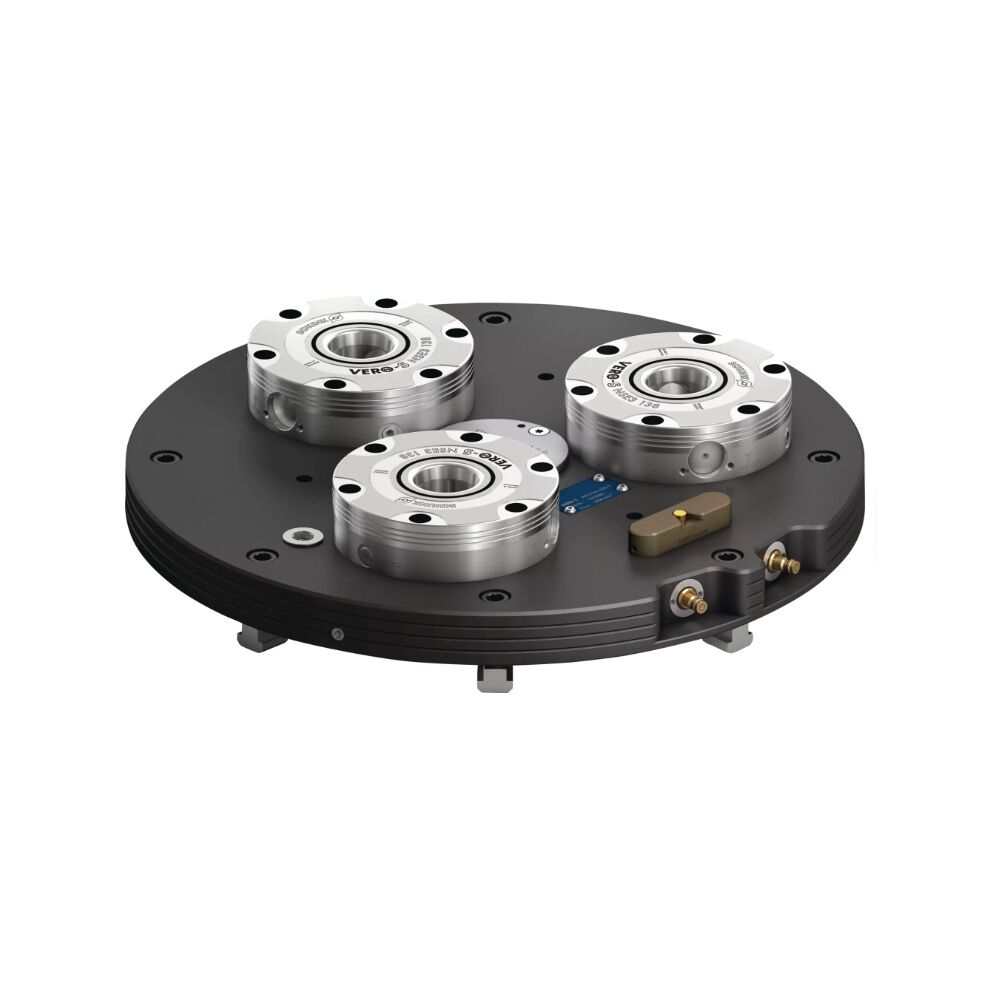

La piastra di serraggio standard NSL3 turn 450-3 è progettata per applicazioni di tornitura su centri di lavorazione combinati fresatura/tornitura. Grazie ai moduli VERO-S NSE3 a 3 vie, offre prestazioni eccezionali con una semplice pressione operativa di 6 bar, senza necessità di amplificatori aggiuntivi.

Con dimensioni di Ø450 x 75 mm e un peso di 52,4 kg, sviluppa una forza traente standard di 24 kN che può raggiungere 84 kN con la funzione Turbo, garantendo un serraggio estremamente rigido e stabile anche ad alte velocità (fino a 2000 giri/min). La concentricità inferiore a 0,02 mm assicura precisione costante, mentre il posizionamento tramite codolo conico flessibile garantisce un allineamento rapido e preciso (< 0,01 mm).

Il sistema combina una corsa di avvicinamento rapido con un bloccaggio brevettato per forze elevate, mantenendo prestazioni ottimali anche in caso di perdita di pressione grazie all'accoppiamento geometrico irreversibile. I moduli, realizzati in materiale inossidabile e completamente stagni, offrono durata eccezionale e affidabilità di processo. La funzione Turbo, che aumenta la forza traente fino al 300%, permette di sfruttare al massimo la potenza della macchina, migliorando la redditività. Il perno di monitoraggio integrato assicura massima sicurezza operativa.

La fornitura comprende
Piastra di serraggio, viti di montaggio, perni di centraggio, perni di regolazione, scanalature a T, giunto di chiusura, viti ad anello, manuale operativo

La fornitura NON comprende
Perni di serraggio
