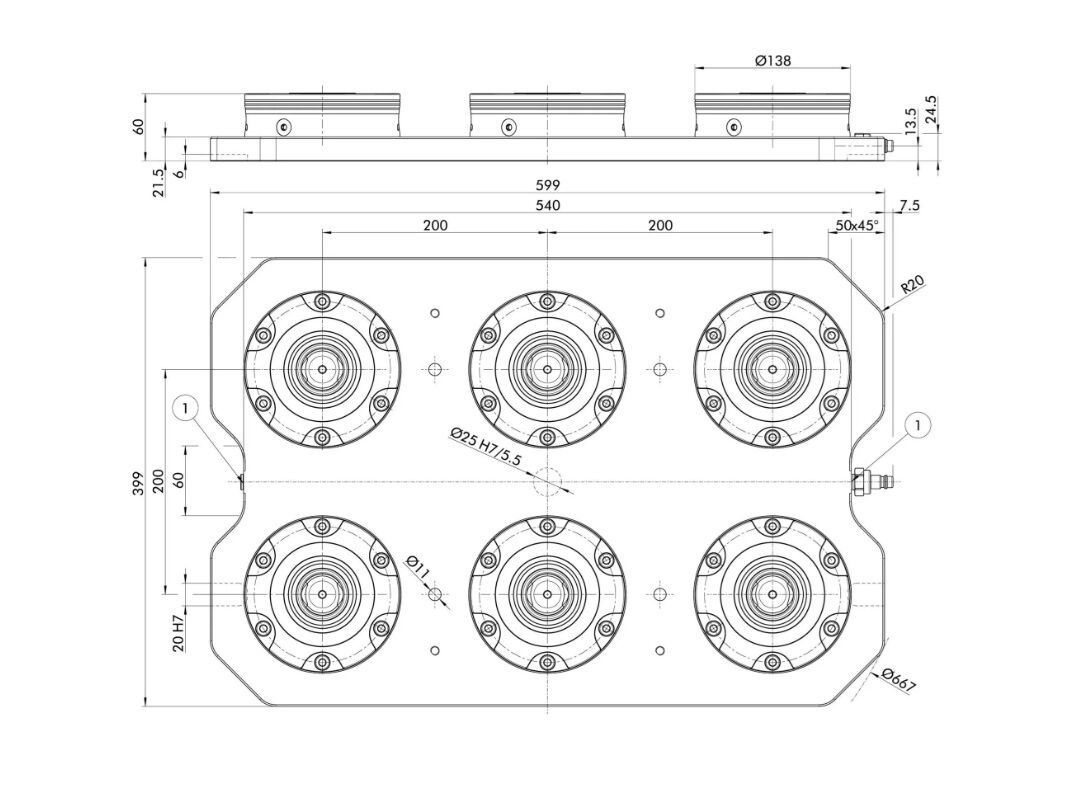

Legenda dei punti secondo immagine disegno:

1) Collegamento dell'aria G1/8, apertura moduli

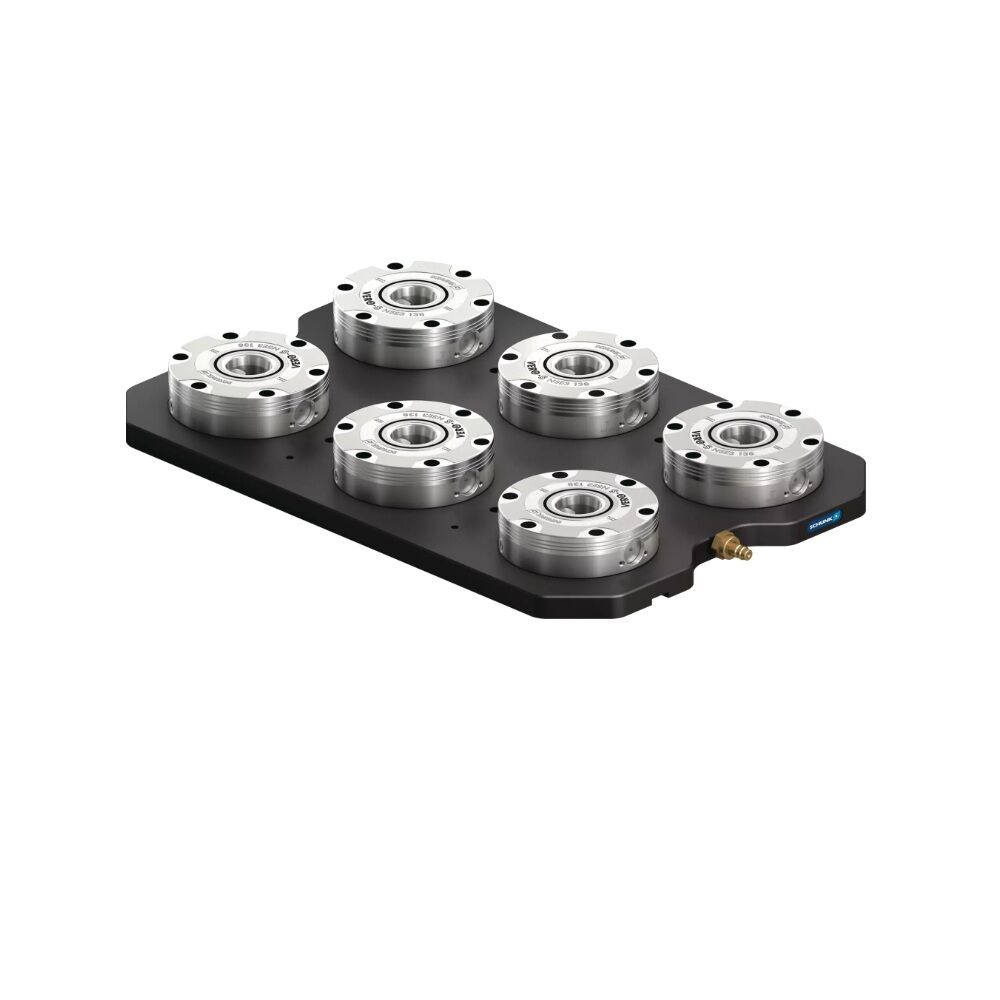

La piastra di serraggio standard NSL3 600 di SCHUNK rappresenta la massima espressione di potenza e stabilità nella gamma dei sistemi di fissaggio industriali. Con dimensioni imponenti di 599x399x60 mm e un peso di 54,4 kg, questa unità sviluppa una forza traente eccezionale di 48 kN, ideale per applicazioni che richiedono il massimo livello di sicurezza e stabilità nel fissaggio di carichi particolarmente pesanti e ingombranti.

Il sistema di funzionamento, basato su un meccanismo a molla con attivazione pneumatica a 6 bar, garantisce un'apertura rapida e precisa dei perni di serraggio. La protezione anti-rotazione a 6 vie offre il massimo controllo sull'allineamento, assicurando una perfetta stabilità del pallet in tutte le direzioni durante le operazioni più critiche, come il carico/scarico o le lavorazioni ad alta precisione.

La versatilità di questa piastra permette un utilizzo sia come modulo singolo che in configurazioni multiple, adattandosi alle esigenze più complesse. La possibilità di combinare più unità consente di creare soluzioni su misura per il fissaggio di attrezzature speciali, come morse autocentranti o dispositivi per lavorazioni particolari. La straordinaria forza dei perni di chiusura assicura una presa simultanea e sicura sia sull'attrezzatura che sul pezzo in lavorazione, anche nelle condizioni più impegnative.

La costruzione massiccia e l'elevatissima forza di serraggio la rendono particolarmente adatta per ambienti produttivi dove la sicurezza del fissaggio è prioritaria. L'assenza di componenti elettrici e il funzionamento esclusivamente meccanico-pneumatico ne garantiscono un'affidabilità senza pari, anche in condizioni di utilizzo continuativo e intensivo. Progettata per rispondere alle esigenze più avanzate, questa piastra offre prestazioni eccezionali in termini di stabilità, precisione e durata nel tempo.

La fornitura comprende
Piastra di serraggio, nipplo di chiusura, connessione a spina pneumatica, cappuccio parapolvere, golfari, istruzioni per l'uso

La fornitura NON comprende
Perni di serraggio, pinze cilindriche
